阿里云网站架构全解析：从DNS到弹性伸缩的完整链路

前言：从虚拟机到云服务器的跨越

在实际生产和工作环境中，云服务器已经成为主流选择。国内以阿里云为主，国外则以亚马逊云（AWS）为代表。阿里云目前在全球云计算市场排名前三到前四，且份额持续增长。

本文将从用户访问网站的完整流程出发，系统梳理阿里云网站架构中涉及的核心组件，帮助初学者建立完整的云架构认知体系。

用户请求的入口层：DNS、CDN与WAF

DNS云解析

用户访问网站的第一步是DNS解析。DNS（Domain Name System）是互联网的基础设施之一，负责将人类可读的域名（如www.example.com）转换为机器可识别的IP地址。传统DNS解析涉及递归查询和迭代查询的多级过程，从本地DNS缓存到根域名服务器、顶级域名服务器、权威域名服务器逐级查询。

在阿里云中，只要购买了域名，就可以在「DNS云解析」中配置解析记录。这与传统DNS解析流程本质相同，只是阿里云提供了可视化的管理界面，操作更加直观便捷。阿里云DNS云解析作为权威DNS服务，还提供了智能解析（根据访问者地理位置返回最优IP）、DNS负载均衡、故障自动切换等高级功能，解析响应时间可达毫秒级。

CDN内容分发网络

DNS解析之后，请求会经过CDN缓存层。CDN主要缓存网站的静态资源（如图片、CSS、JS文件等），通过将内容分发到离用户最近的边缘节点，大幅提升访问速度、降低源站压力。

CDN的核心技术包括智能调度系统（通常基于DNS调度或HTTP 302调度）、边缘节点缓存策略、回源机制等。阿里云CDN在全球拥有数千个边缘节点，通过AnyCast技术和智能路由算法，将用户请求导向最近的节点。CDN不仅加速静态资源，现代CDN还支持动态加速（DSA），通过优化传输路径和协议（如QUIC）来加速动态内容的传输。

WAF应用防火墙

与传统防火墙只能限制IP和端口（四层）不同，WAF防火墙工作在七层（应用层），能够识别和拦截SQL注入、XSS跨站脚本等常见Web攻击。

WAF基于OSI七层模型中的应用层进行流量检测，能够深度解析HTTP/HTTPS协议内容。其检测机制通常包括规则匹配引擎（基于正则表达式的特征匹配）、语义分析引擎（理解SQL/JS语法结构）和机器学习模型（识别异常行为模式）。除SQL注入和XSS外，WAF还能防御CSRF、文件包含、命令注入、CC攻击等威胁。阿里云WAF还集成了Bot管理、API安全防护等能力，形成完整的Web应用安全解决方案。

阿里云的安全防护手段主要有两种：

• WAF防火墙：收费服务，专门处理七层应用安全威胁
• 安全组：免费自带功能，类似传统防火墙的端口和IP访问控制

负载均衡层：从SLB到CLB/ALB的演进

用户请求通过安全层后，进入负载均衡环节。阿里云的负载均衡产品经历了一次重要升级：

• 原SLB：现已更名为CLB（Classic Load Balancer），即经典型负载均衡
• 新增ALB：Application Load Balancer，应用型负载均衡，约2020年5月推出

从技术架构来看，CLB工作在四层（TCP/UDP）和七层（HTTP/HTTPS），采用LVS（Linux Virtual Server）+ Tengine的架构实现。ALB则是纯七层负载均衡，基于云原生架构设计，原生支持HTTP/2、WebSocket、gRPC等现代协议，并提供更丰富的路由规则（基于Header、Cookie、Query参数等）。在Kubernetes场景下，ALB可直接作为Ingress Controller使用。此外阿里云还有NLB（Network Load Balancer）专注于四层超高性能转发场景。

相比在本地环境中使用Nginx+Keepalived实现负载均衡和高可用，阿里云的ALB/CLB产品自带高可用能力，用户只需在控制台进行配置即可，无需关心底层实现细节。这正是云服务的核心优势——将运维复杂度封装为开箱即用的产品化服务。

计算与存储层：ECS、Redis与数据库

ECS云服务器

负载均衡将请求分发到后端的ECS（Elastic Compute Service）实例。ECS就是通常所说的云服务器，是承载业务应用的核心计算资源，也是整个阿里云网站架构中需要运维人员直接登录操作的主要组件。

ECS底层基于KVM虚拟化技术和阿里云自研的神龙（X-Dragon）架构。神龙架构通过硬件卸载技术，将虚拟化开销从软件层面转移到专用硬件芯片上，使得云服务器性能接近物理机水平。ECS实例规格涵盖通用型、计算型、内存型、GPU型等多种类型，用户可根据业务特征选择最优配置。ECS还支持抢占式实例（Spot Instance），价格可低至按量付费的10%，适合容错性强的批处理任务。

Redis缓存服务

阿里云提供托管的Redis服务，无需手动安装和配置。Redis是基于内存的键值数据库，以其极低的读写延迟（微秒级）广泛用于缓存、会话管理、排行榜、消息队列等场景。

相比自建Redis，云Redis服务具备以下优势：

• 开箱即用，购买后直接投入使用
• 内置主从架构（称为"主数据库"和"只读实例"），天然支持读写分离
• 自动运维和定时备份，减少人工干预

阿里云Redis服务提供标准版（主从）、集群版（数据分片）和读写分离版三种架构。集群版通过一致性哈希算法将数据分布到多个分片，单实例最大可支持数TB内存和数百万QPS。云Redis还内置了数据持久化（RDB+AOF）、透明数据加密、审计日志等企业级特性。

存储方案：NAS与OSS

阿里云提供多种存储方案，最常用的两种如下：

存储类型	特点	类比
NAS	用法与NFS几乎一致，支持直接挂载使用	网络文件系统
OSS	对象存储，适合图片、视频等非结构化数据	云端存储桶

NAS基于NFS/SMB协议提供POSIX兼容的文件系统接口，支持随机读写和文件锁，适合需要共享文件系统语义的场景（如CMS内容管理、容器共享存储）。OSS则基于RESTful API提供对象级别的存储服务，每个对象由Key（路径）、Data（数据）和Metadata（元数据）组成，天然支持海量并发访问。OSS还提供生命周期管理（自动转储到低频/归档存储）、跨区域复制、图片处理、视频转码等附加能力，单Bucket可存储无限量数据。

NAS适合需要多台ECS共享文件的场景，而OSS则更适合海量静态资源的存储和分发，两者在实际项目中经常搭配使用。

运维增强层：NAT网关与弹性伸缩

NAT网关实现共享上网

在云架构中，后端ECS可以不分配公网IP（因为前面有负载均衡接收外部流量）。但服务器仍然需要访问外网来下载软件包、拉取更新等，这时就通过NAT网关实现共享上网，其原理类似于本地环境中防火墙的IP伪装（SNAT）功能。

NAT（Network Address Translation）网关通过SNAT（Source NAT）和DNAT（Destination NAT）两种模式工作。SNAT将私网ECS的源IP替换为NAT网关的公网IP，实现内网服务器访问外网；DNAT则将外部请求的目标地址转换为内网ECS地址，实现外网访问内网服务。阿里云NAT网关支持绑定多个弹性公网IP（EIP），通过SNAT条目可以精细控制不同子网或实例使用不同的出口IP，最大支持数十Gbps的公网带宽。

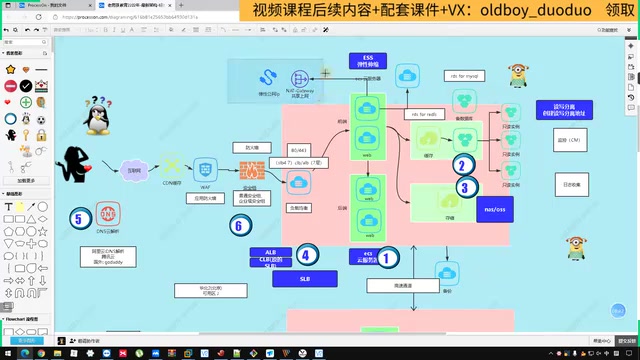

ESS弹性伸缩

弹性伸缩（ESS）是云服务器特有的核心能力，也是云计算相比传统IDC最具吸引力的特性之一。

假设日常4台ECS足以承载流量，但遇到促销活动或节假日流量暴增时，ESS可以根据以下指标自动调整服务器数量：

• 系统CPU/内存负载
• 网络流量
• 带宽使用率

ESS的核心由三部分组成：伸缩组（定义实例模板和边界）、伸缩规则（定义扩缩策略）和伸缩触发任务（定时任务或云监控告警）。ESS支持目标追踪策略（如保持CPU利用率在60%）、步进策略（根据告警严重程度分级扩容）和预测性伸缩（基于历史数据用机器学习预测未来负载）。新实例启动后，ESS会自动将其注册到负载均衡后端服务器组，并可通过生命周期挂钩执行自定义初始化脚本，实现全自动化的弹性扩缩。

流量高峰过后，ESS会自动缩减实例数量，避免资源浪费。这就是"弹性"的含义——可加可减，按需使用，真正实现成本与性能的动态平衡。

跨地域互通：高速通道与云企业网

当业务部署在多个地域（如杭州和深圳）时，不同地域的VPC内网默认不互通。阿里云提供「高速通道」（现已升级为云企业网CEN）来实现跨地域内网互联，保障多地域架构下的网络连通性和数据传输效率。

云企业网（Cloud Enterprise Network）基于阿里云全球骨干网络构建，采用转发路由器（Transit Router）作为核心组件，实现任意VPC之间的全互联。相比传统VPN互联，CEN提供低延迟、高带宽、加密传输的企业级网络体验。CEN还支持带宽包管理（精细控制跨地域带宽）、路由策略（灵活控制流量走向）、流日志（网络流量审计）等高级功能，是构建全球化多地域架构的基础网络设施。

总结：阿里云网站架构全景梳理

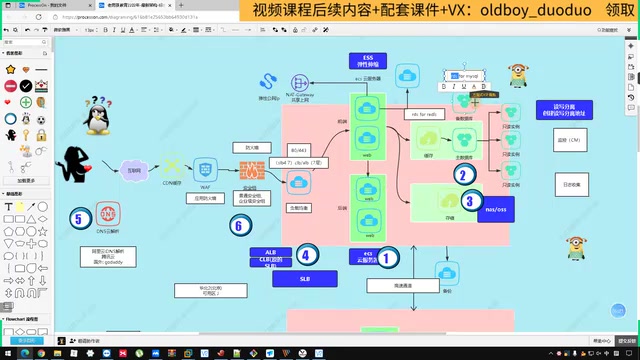

阿里云网站架构的核心组件可以按请求流向梳理为：

用户 → DNS云解析 → CDN → WAF → CLB/ALB负载均衡 → ECS云服务器 → Redis/RDS → NAS/OSS

辅助组件包括：安全组、NAT网关、ESS弹性伸缩、高速通道（云企业网）等。

对于初学者而言，理解这套架构的关键在于：除了ECS需要登录操作外，其他大部分云产品都是「购买即用」的托管服务，大幅降低了运维门槛。掌握这套架构体系，不仅有助于实际项目落地，也是通过阿里云ACP认证的重要基础。
