AI自动生成西门子博途梯形图与HMI界面：完整实战方案解析

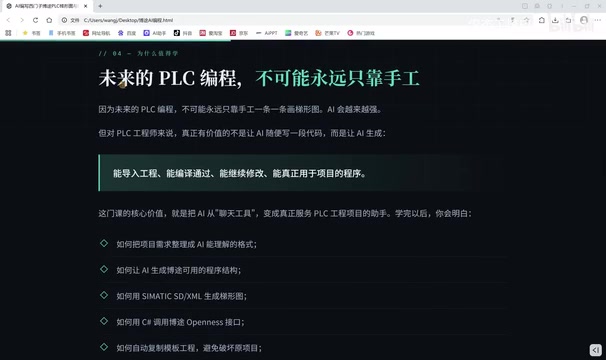

PLC编程正在进入AI时代

一位拥有15年PLC编程经验的工程师王俊杰，分享了他经过一年多反复测试跑通的一套方法——利用AI自动生成西门子博途（TIA Portal）的梯形图程序和HMI触摸屏界面。这不是简单的让AI输出编程思路，而是真正能导入博途、通过编译、零错误零警告的完整工程方案。

传统PLC编程的痛点这个不用我讲：手动画流程图、标点位、写梯形图、调试修改再调试，一个复杂项目往往需要数天甚至一周。如果客户中途修改需求，前面的程序结构可能需要大改。而博途本身功能强大但结构复杂，编令表、程序块、梯形图、HMI变量、画面编译等每一步都不能出错。

背景知识：西门子博途（TIA Portal） 西门子博途（TIA Portal，Totally Integrated Automation Portal）是西门子推出的全集成自动化工程软件平台，自2010年发布以来已成为工业自动化领域的主流开发环境。它将PLC编程、HMI组态、驱动配置、网络通信等功能整合在统一界面中，支持S7-1200、S7-1500等主流PLC系列。博途的强大之处在于其高度集成性，但也因此带来了较高的学习曲线——仅程序块管理、变量表配置、硬件组态、HMI画面编译等环节就涉及数十个操作步骤，任何一步出错都可能导致整个工程无法编译。

为什么之前的AI生成PLC程序方案都不好用？

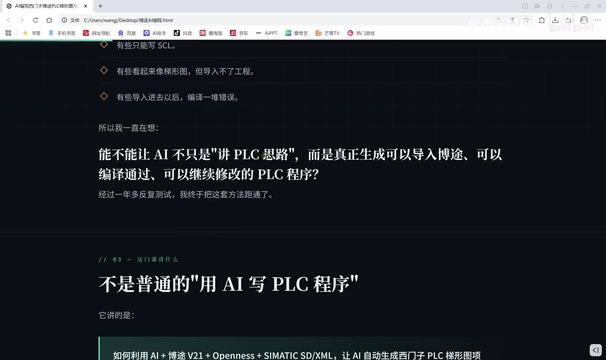

很多PLC工程师其实早就尝试过用AI编写程序，但普遍遇到以下问题：

• AI只能生成编程思路：给出的是逻辑描述，无法直接导入使用
• 只能写SCL语言：对于习惯梯形图的工程师来说不够直观
• 看起来像梯形图但导入不了：格式不兼容博途工程文件
• 导入后一堆乱码：底层数据结构不正确，编译大量报错

背景知识：梯形图（Ladder Diagram） 梯形图（Ladder Diagram，LD）是PLC编程中最广泛使用的图形化编程语言，其设计灵感来源于继电器控制电路图，左右两条竖线代表电源母线，横向的"梯级"代表控制逻辑。IEC 61131-3标准定义了五种PLC编程语言，梯形图是其中最直观的一种，特别适合有电气背景的工程师理解。相比SCL（结构化控制语言）等文本编程方式，梯形图的优势在于逻辑可视化、调试时可实时监控触点状态，但在复杂算法表达上不如文本语言灵活。这也是为什么许多工程师宁愿坚持梯形图，而不愿切换到AI更容易生成的SCL格式。

核心问题在于：AI生成的代码与博途软件之间缺少一个可靠的"桥梁"。王俊杰找到的解决方案是：AI + 博途V21 + Openness接口 + Siemens Semantic SD/XML格式的完整工作流。

AI生成博途梯形图的核心技术架构

关键技术栈

这套方法的技术链路可以概括为：

1. AI生成程序结构：将项目需求整理成AI能理解的格式，让AI输出符合西门子规范的Semantic SD源文件或XML格式代码
2. C# + Openness接口：通过C#程序调用博途的Openness API，将AI生成的程序自动导入到博途工程中
3. 模板工程机制：自动复制模板工程避免原始项目被破坏，确保每次生成都是安全的

背景知识：TIA Portal Openness API TIA Portal Openness是西门子提供的自动化API接口，允许外部程序通过编程方式控制博途软件的操作，包括创建项目、添加设备、导入导出程序块、编译工程等。这个接口基于.NET框架，主要通过C#或VB.NET调用。Openness的核心价值在于它打破了博途的"黑盒"状态——传统上工程师只能手动在GUI界面操作，而Openness让程序化批量操作成为可能。西门子从TIA Portal V13开始引入Openness，到V21版本已相当成熟。使用Openness需要在博途中专门开启API访问权限，并在开发机器上安装对应版本的Openness SDK，这也是整套AI工作流的技术基础。

背景知识：Semantic SD与XML格式 Semantic SD（Semantic Source Description）是西门子博途内部使用的一种程序源文件格式，用于描述梯形图、功能块图等图形化编程语言的底层数据结构。与普通的文本代码不同，梯形图本质上是一种图形对象的集合——每个触点、线圈、功能块都有其坐标位置、连接关系和参数属性，这些信息都被编码在Semantic SD或XML文件中。这正是AI生成PLC程序的最大难点：AI需要输出的不是人类可读的代码，而是符合西门子内部规范的结构化数据文件。一旦格式有任何偏差，博途在导入时就会报错或产生乱码。王俊杰方案的核心突破，正是让AI学会生成符合这一严格规范的文件格式。

能实现哪些典型PLC控制场景？

根据演示，这套方法已经能够处理以下典型场景：

• 五台电机顺序启动/停止控制
• 六工位转盘机械手控制
• 四轴电机运动控制
• Modbus通讯程序
• PID恒压供水程序
• HMI触摸屏界面自动生成

最终生成的是真实的博途工程文件，梯形图程序完整、编令表地址可绑定、编译零错误零警告。

PLC工程师学习这套方法的门槛有多高？

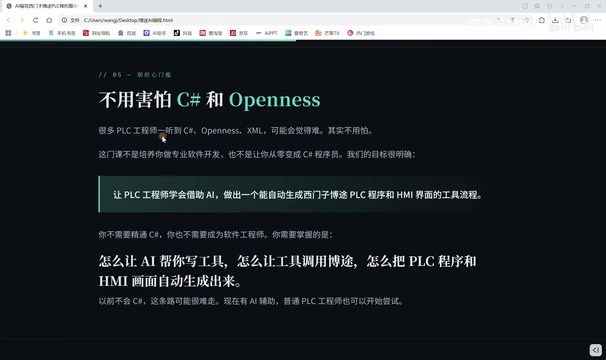

很多自动化工程师一听到C#、Openness、XML就会望而却步。但这套方法的定位并非培养软件开发人员，而是让PLC工程师掌握一个可复用的"工作流"。

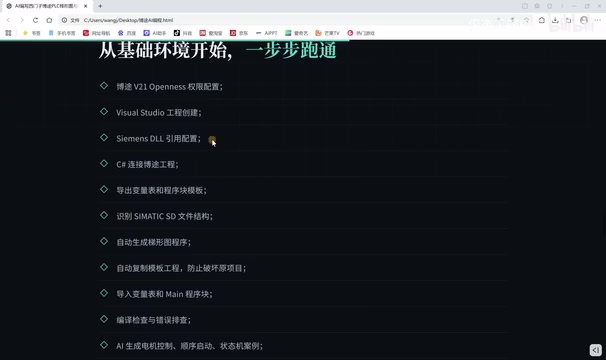

从零开始的学习路径

课程从零基础配置开始，逐步推进：

1. 博途V21 Openness权限配置：这是最关键的第一步，只有打开权限，AI才能通过接口将程序导入
2. Visual Studio创建工程：搭建C#开发环境
3. 西门子DLL引用配置：连接博途的底层库文件
4. C#连接博途工程：实现程序的自动写入
5. 导出编令表和程序模板：建立可复用的项目基础
6. 识别Semantic SD文件结构：理解博途底层的编程语言格式

AI辅助PLC编程的实际价值分析

开发效率大幅提升

对于重复性较高的项目（如标准化产线控制），AI生成初始程序框架后，工程师只需在此基础上微调和优化，项目开发时间可能从数天缩短到数小时。

工程经验的知识复用

将典型项目经验转化为可复用的模板，结合AI的生成能力，相当于把个人经验"产品化
