ESP32S3全功能开发板设计：AI编程打造语音助手实战

项目概述：一块「全能」ESP32S3开发板

ESP32S3凭借双核处理器、丰富外设和WiFi/蓝牙一体化方案，已经成为物联网和AI边缘计算领域的主力芯片。ESP32S3是乐鑫科技（Espressif）于2021年推出的高性能无线SoC，基于Xtensa LX7双核处理器架构，主频高达240MHz。相比前代ESP32，LX7核心的IPC（每时钟周期指令数）提升约40%，并新增了向量指令扩展，专门针对神经网络推理和数字信号处理场景优化。芯片内置512KB SRAM，通过SPI接口可扩展至最高8MB PSRAM，这对于需要缓存音频流或运行轻量级AI模型的应用至关重要。ESP32S3还集成了USB OTG 1.1全速接口，支持直接作为USB设备或主机使用，无需额外的USB转串口芯片即可实现固件烧录和调试，大幅简化了开发板的外围电路设计。

本文分享一个基于ESP32S3模组的全功能开发板设计过程，并演示如何通过AI编程（Vibe Coding）快速实现智能语音助手项目。

尽管ESP32S3模组的可用引脚数量有限，但经过精心规划，这块开发板集成了屏幕显示、音频录放、摄像头接口等几乎所有常用功能，为学习和原型开发提供了一站式硬件平台。

硬件设计：有限引脚下的功能最大化

核心功能模块一览

这块ESP32S3开发板在有限的引脚资源下实现了以下功能的全覆盖：

• 显示模块：支持多种屏幕驱动，满足GUI交互需求
• 音频模块：集成I2S录音和播放电路，为语音交互提供硬件基础
• 输入模块：配备多个物理按键，方便用户操作和调试
• 指示灯：包含普通LED和WS2812 RGB灯珠，支持丰富的状态指示和灯效

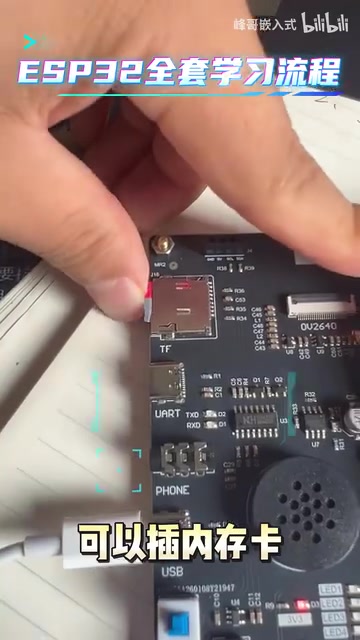

• 扩展接口：预留4个扩展位，支持SD卡读取和摄像头模块连接

引脚分配设计思路

在引脚资源紧张的情况下，合理的引脚复用和外设规划决定了开发板的功能上限。ESP32S3的GPIO矩阵（GPIO Matrix）是其硬件设计灵活性的核心来源。传统MCU的外设功能通常绑定在固定引脚上，而ESP32S3通过一个可编程的交叉开关矩阵，允许将绝大多数外设信号（UART、SPI、I2C、I2S等）路由到任意GPIO引脚。这一机制在PCB布线阶段提供了极大的自由度——当某个理想引脚被占用时，可以灵活换用相邻引脚而不影响功能。但需注意，部分高速信号（如USB D+/D-固定在GPIO19/20，ADC通道固定在特定引脚）不受矩阵控制，设计时必须优先锁定这些硬约束引脚，再围绕它们规划其余外设的引脚分配。

设计时需要重点关注以下几点：

1. 固定引脚优先分配：USB D+/D-、JTAG等有固定引脚要求的功能先行确定
2. 音频信号完整性：I2S接口的BCLK、WS、DATA走线尽量短且远离干扰源
3. 时序敏感外设：WS2812等单线协议对时序要求严格，需选择无其他复用冲突的GPIO
4. 摄像头接口布局：DVP接口需要8-16位并行数据线，选择连续GPIO组可简化PCB布线

WS2812 RGB灯珠的时序挑战

WS2812B是一种将控制电路与RGB LED封装在同一5050贴片元件中的智能像素灯珠，采用单线归零码（NZR）通信协议。每个灯珠内置PWM控制IC，通过一根数据线接收24位颜色数据（GRB各8位），并将剩余数据级联传递给下一个灯珠，理论上单根数据线可串联数百个灯珠。该协议对时序极为敏感：逻辑'1'要求高电平约700ns、低电平约600ns，逻辑'0'要求高电平约350ns、低电平约800ns，误差容限仅±150ns。在ESP32S3上，通常借助RMT（Remote Control Transceiver）外设或DMA+SPI模拟的方式生成精确时序，避免因FreeRTOS任务调度或中断打断软件延时循环而导致的时序错误，这也是选择专用GPIO时需要规避复用冲突的根本原因。

软件赋能：从基础外设驱动到AI语音助手

AI小智语音助手实现

硬件搭好了舞台，软件才是真正的主角。这块开发板最核心的应用是集成了「AI小智」语音助手功能。

I2S音频接口：数字音频的基石

I2S（Inter-IC Sound）是由飞利浦公司在1986年提出的串行音频总线标准，专为数字音频设备间的PCM数据传输而设计。其标准信号线包含三条：BCLK（位
