STM32通过ST-Link下载代码教程：接线、驱动、Keil配置全流程

前言

对于刚接触STM32开发的初学者来说，把代码成功下载到芯片里是迈出的第一步。本文基于B站UP主的STM32 HAL库+AI智能小车系列教程，详细整理了使用ST-Link将代码烧录到STM32芯片的完整流程，涵盖硬件接线、驱动安装、Keil配置及下载验证等关键步骤。

硬件连接：ST-Link与STM32的SWD接线

ST-Link是STM32官方推荐的调试下载器，通过SWD接口与目标板通信。只需4根线即可完成连接，接线对应关系如下：

ST-Link引脚	STM32引脚
3.3V	3.3V
SWDIO	DIO
SWCLK	CLK
GND	GND

SWD接口技术背景

SWD（Serial Wire Debug）是ARM公司专为Cortex-M系列处理器设计的两线制调试接口协议，仅使用SWDIO（数据线）和SWCLK（时钟线）两个信号引脚即可完成完整的调试和编程操作。相比传统的JTAG接口需要TDI、TDO、TMS、TCK、TRST共5个信号引脚，SWD大幅减少了引脚占用，释放出的GPIO可用于其他外设功能。SWD协议基于ARM Debug Interface v5（ADIv5）架构，通过DAP（Debug Access Port）访问芯片内部的调试资源，支持断点设置、单步执行、内存读写等全部调试功能，性能与JTAG完全一致。这也是为什么SWD模式成为目前最主流的STM32下载调试方式。

接线时务必注意电源引脚不要接反，否则可能损坏芯片或下载器。建议先确认开发板上丝印标注的引脚名称，再逐一对应连接。

ST-Link驱动安装与设备识别

硬件连接完成后，需要在电脑上安装ST-Link驱动程序，否则电脑无法识别下载器。

ST-Link调试器工作原理

ST-Link是意法半导体（STMicroelectronics）官方推出的在线调试器和编程器，内部本身也集成了一颗STM32芯片作为主控。它通过USB接口与PC通信，将上位机的调试指令转换为SWD或JTAG协议信号发送给目标芯片。ST-Link支持多种工作模式，包括在线调试（Debug）、在线编程（In-Circuit Programming）和量产烧录等。市面上常见的版本有ST-Link V2和V3，V3版本支持更高的通信速率和更多的目标电压范围。许多STM32开发板（如Nucleo系列）已经板载了ST-Link电路，无需额外购买独立下载器。

驱动安装步骤

1. 下载ST-Link驱动（可从ST官网或教程配套网盘获取）
2. 运行安装程序，按提示完成安装
3. 将ST-Link通过USB线插入电脑

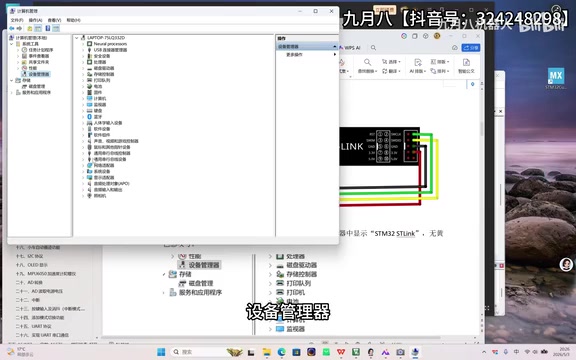

验证设备是否被正确识别

安装驱动后，需要确认电脑是否正确识别了ST-Link设备：

1. 右键单击「此电脑」→ 点击「管理」
2. 进入「设备管理器」→ 展开「通用串行总线设备」
3. 查看列表中是否出现「STM32 ST-Link」

关键判断标准：设备名称旁边没有黄色感叹号或警告标志，说明驱动安装成功。如果出现黄色感叹号，需要重新安装驱动或更换USB接口再试。Windows系统有时会因为USB端口供电不足或驱动冲突导致识别失败，此时可以尝试使用主板背面的USB接口而非前面板接口。

Keil工程中配置ST-Link调试器

设备识别成功后，接下来在Keil开发环境中进行调试器配置。

Keil MDK开发环境简介

Keil MDK（Microcontroller Development Kit）是ARM公司旗下的嵌入式开发工具套件，是STM32开发中使用最广泛的IDE之一。它集成了μVision编辑器、ARM Compiler编译器、调试器和仿真器等组件。Keil通过DFP（Device Family Pack）支持不同厂商的芯片，用户需要安装对应的STM32 DFP包才能进行开发。在调试方面，Keil支持多种调试适配器，包括ST-Link、J-Link、ULINK等，通过CMSIS-DAP标准接口实现统一的调试体验。编译生成的固件文件通常为.hex或.axf格式，通过调试器写入芯片的Flash存储器中。

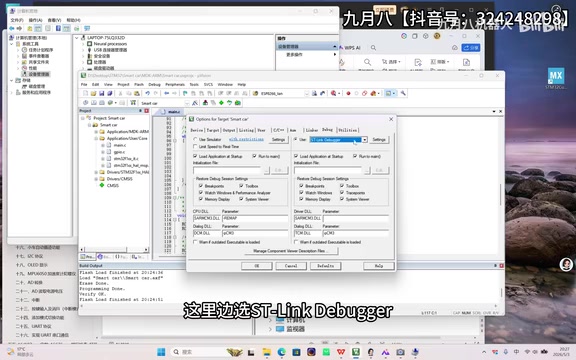

选择调试器类型

1. 点击工具栏中的「Debug」选项（或通过Options for Target进入）
2. 在调试器下拉列表中选择「ST-Link Debugger」

连接验证

点击「Settings」按钮进入ST-Link配置界面：

如果界面中显示一串字母和数字组合的序列号，说明Keil已经通过ST-Link成功连接到目标STM32芯片。这个序列号是ST-Link设备的唯一标识，每个ST-Link出厂时都会烧录一个独一无二的序列号，在多设备同时连接时可用于区分不同的下载器。

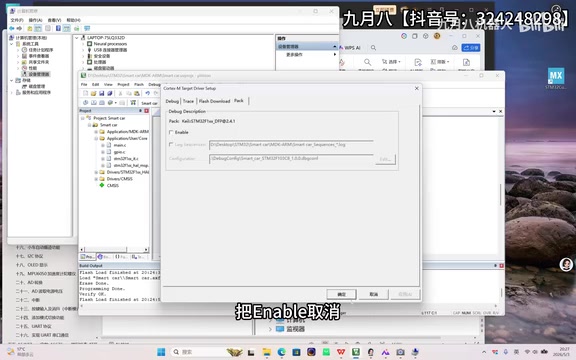

关键配置修改

在设置界面中，找到带有「Unable」字样的选项并将其取消勾选。这一步是为了确保下载完成后程序能够自动运行。完成后依次点击「确定」和「OK」保存配置。

编译下载与运行验证

STM32 Flash编程机制

STM32的程序存储在片内Flash存储器中，这是一种非易失性存储器，断电后数据不会丢失。烧录过程实际上是通过ST-Link向Flash控制器发送擦除和编程指令，将编译好的二进制代码写入指定地址空间。STM32的Flash通常从0x08000000地址开始，芯片上电后会从该地址读取中断向量表并开始执行程序。Flash编程需要先擦除再写入，擦除以扇区（Sector）或页（Page）为单位进行。这也是为什么每次下载程序时会有短暂的等待时间——系统需要完成擦除、写入和校验三个步骤。

执行代码下载

配置完成后，操作流程非常简单：

1. 编译工程：点击Build按钮（或按F7），确保编译无错误
2. 下载程序：点击Download按钮（或按F8），将固件烧录到STM32
3. 复位运行：按一下开发板上的Reset按键

Reset复位机制说明

STM32的复位（Reset）是将芯片恢复到初始状态的操作，所有寄存器恢复默认值，程序从Flash起始地址重新开始执行。STM32支持多种复位源：外部引脚复位（按下Reset按键）、上电复位（POR）、欠压复位（BOR）、软件复位和看门狗复位等。开发板上的Reset按键连接到芯片的NRST引脚，按下时将该引脚拉低触发复位。在Keil配置中取消相关选项的目的，是控制下载完成后芯片是否自动复位运行，不同版本的Keil和ST-Link固件对此选项的表述可能略有差异。

验证下载结果

如果一切配置正确，按下Reset后可以观察到开发板上的LED灯开始闪烁，说明程序已经成功下载并运行。这个LED闪烁实验是嵌入式开发中经典的「Hello World」，标志着开发环境搭建完成。LED闪烁的本质是通过程序控制GPIO引脚的高低电平切换，配合延时函数实现周期性的亮灭效果。

常见问题排查

如果下载失败，可以按以下顺序逐一排查：

• 接线问题：检查4根线是否接触良好，引脚对应是否正确。杜邦线接触不良是初学者最常遇到的问题
• 驱动问题：设备管理器中ST-Link是否有黄色感叹号，必要时可尝试卸载后重新安装
• 供电问题：确保STM32开发板有稳定的3.3V供电。部分开发板需要额外的USB供电，仅靠ST-Link的3.3V输出可能电流不足
• Keil配置：确认选择了正确的调试器类型和芯片型号，DFP包版本是否匹配
• USB接口：尝试更换电脑上的其他USB口，避免接触不良。优先使用USB 2.0接口，部分USB 3.0接口可能存在兼容性问题
• ST-Link固件：如果ST-Link固件版本过旧，可使用ST-Link Utility工具进行固件升级

总结

STM32通过ST-Link下载代码的核心流程可以概括为：正确接线 → 安装驱动 → 配置Keil → 编译下载 → 复位验证。掌握这个基础操作后，就可以在此基础上进行更复杂的项目开发，比如AI智能小车等嵌入式应用。整个流程看似步骤较多，但一旦环境配置完成，后续的开发迭代只需重复「编译-下载-验证」三步即可，效率非常高。

核心要点

• ST-Link与STM32通过SWD接口连接只需4根线：3.3V、SWDIO、SWCLK、GND
• SWD是ARM专为Cortex-M设计的两线制调试协议，相比JTAG节省引脚且功能完整
• 安装ST-Link驱动后需在设备管理器中确认无黄色感叹号警告
• Keil中选择ST-Link Debugger并在Settings中确认出现序列号表示连接成功
• 需取消Unable选项的勾选以确保程序正常运行
• 程序烧录到Flash存储器中（起始地址0x08000000），断电不丢失
• 编译下载后按Reset键验证LED闪烁即表示烧录成功
