自制电子八音盒：E101模块打造声光联动礼盒

当礼品盒遇上嵌入式技术

在高端礼品市场中，产品的「仪式感」和「附加值」越来越受到重视。一个精美的手表盒或生日蛋糕盒，如果在打开的瞬间能响起悦耳的音乐、伴随灯光律动闪烁，带来的惊喜感是普通包装无法比拟的。

最近，一位创客分享了基于 E101 模块制作的简易电子八音盒方案，实现了音乐播放与氛围灯光的同步联动。整体制作难度不高，却能显著提升礼品包装的档次。这个小项目虽然简单，但背后涉及的嵌入式硬件选型、音频驱动和灯效同步等思路，值得每一位 DIY 爱好者和产品设计者关注。

核心硬件：E101模块 + 蜂鸣器 + LED

E101模块的角色

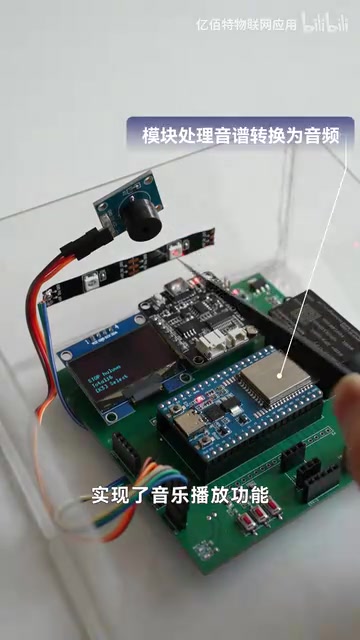

E101 是一款常见的小型可编程控制模块，体积小巧、功耗低，非常适合嵌入到礼品盒这类空间有限的场景中。它在整个系统中充当「大脑」——存储乐曲数据、控制蜂鸣器按频率发声，同时驱动 LED 灯珠进行同步闪烁。

蜂鸣器：声音的来源

项目采用有源或无源蜂鸣器来实现音乐播放。通过对蜂鸣器施加不同频率的 PWM 信号，可以模拟出不同音阶的声音，从而演奏出完整的旋律。

PWM（脉冲宽度调制）是嵌入式系统中控制模拟量输出的核心技术。通过快速切换数字信号的高低电平，并调整每个周期内高电平所占的比例（占空比）和信号频率，微控制器可以精确控制蜂鸣器振膜的振动频率，从而产生不同音高的声音。人耳可感知的音频范围约为 20Hz 至 20kHz，而常见音阶的频率范围集中在 261Hz（中央 C）至 4186Hz（高音 C）之间。值得注意的是，无源蜂鸣器本身没有振荡电路，必须依赖外部 PWM 信号驱动，因此可以通过改变频率来演奏旋律；有源蜂鸣器内置振荡器，只能发出固定频率的声音，通常不适合用于演奏音乐。这也是为什么电子八音盒项目更倾向于选用无源蜂鸣器的原因。

虽然音质无法与扬声器相比，但蜂鸣器的声音清脆明亮，在小空间内反而有一种独特的「八音盒质感」，与礼品盒的使用场景非常契合。

氛围灯效：视觉加分项

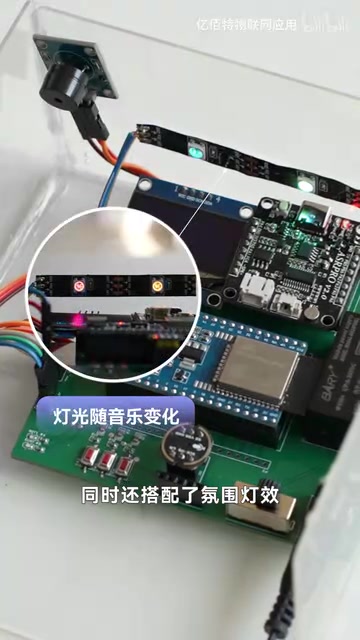

除了音乐播放，项目还搭配了 LED 氛围灯。灯光并非简单地常亮，而是与音乐节拍同步闪烁律动，实现了声光联动的效果。这种设计让打开礼盒的瞬间更具冲击力，氛围感直接拉满。

应用场景与商业价值

高端礼品包装的差异化

这套方案的目标应用场景非常明确：高端礼品盒。包括但不限于：

• 手表盒：打开盒盖的瞬间响起经典旋律，配合灯光映衬手表，仪式感十足
• 高端生日蛋糕盒：生日歌自动播放，省去了手动点蜡烛唱歌的尴尬
• 珠宝首饰盒：求婚场景下，音乐加灯光的双重加持，让这一刻更加难忘

成本与可行性分析

从商业角度看，E101 模块的成本较低，蜂鸣器和 LED 灯珠也都是几毛到几块钱的元器件。整套电子八音盒的物料成本可以控制在很低的范围内，但给产品带来的附加值提升却相当可观。对于礼品盒厂商来说，这是一个投入产出比极高的增值方案。

技术实现思路

基本原理

电子八音盒的核心原理并不复杂：

1. 乐谱数字化：将音乐旋律转换为频率和时值的数据数组，存储在模块的程序存储器中
2. PWM 驱动蜂鸣器：通过定时器产生对应频率的方波信号，驱动蜂鸣器发出不同音高的声音
3. 灯效同步：在每个音符播放时，同步控制 LED 的亮灭或颜色变化，实现声光联动
4. 触发机制：通常通过磁控开关或微动开关检测盒盖的开合状态，打开即播放，关闭即停止

乐谱数字化的实现细节

将音乐旋律转化为单片机可执行的数据，是电子八音盒开发中最具创意性的环节。每个音符需要两个关键参数：频率（决定音高）和时值（决定音符持续时间）。开发者通常会建立一张音符频率对照表，例如 Do（C4）对应 261Hz、Re（D4）对应 293Hz，以此类推。乐曲则被编码为一个二维数组，每一行包含频率值和持续毫秒数。这种方式本质上是对 MIDI（乐器数字接口）标准的简化实现——MIDI 协议自 1983 年诞生以来，一直是数字音乐领域的通用标准，它同样以音符编号和时值来描述音乐，只是格式更为复杂和完善。对于简单旋律，手动编写音符数组完全可行；对于复杂曲目，可借助工具将 MIDI 文件转换为 C 语言数组，大幅降低编写难度。

磁控开关：优雅的无接触触发方案

礼品盒的开合检测通常采用磁控开关（霍尔传感器或干簧管）实现，这是一种无接触式的触发方案，相比机械微动开关具有更长的使用寿命和更可靠的密封性。干簧管是最传统的磁控开关，由两片磁性金属簧片封装在玻璃管中，当外部磁铁靠近时簧片吸合导通，磁铁移开时弹开断路。霍尔传感器则是基于霍尔效应的半导体器件，能感应磁场变化并输出数字或模拟信号，响应速度更快、体积更小。在礼品盒应用中，磁铁通常安装在盒盖内侧，传感器安装在盒体对应位置，盒盖打开时磁场消失触发播放，关闭时磁场恢复触发停止，整个过程无需任何物理接触，优雅且耐用。

制作难度评估

整体制作难度不高。对于有一定单片机基础的开发者来说，这是一个周末就能完成的小项目。即使是初学者，跟着教程走也能顺利完成。关键在于乐谱数据的编写——需要将每个音符对应的频率和持续时间准确地编码到程序中。

从DIY玩具到量产产品的延伸思考

这个项目虽然看起来是一个简单的 DIY 作品，但它展示了一个重要的产品思维：用低成本的技术手段，为传统产品赋予新的体验价值。

如果进一步迭代，还可以考虑以下升级方向：

• 可更换曲目：通过蓝牙或 USB 接口，让用户自定义播放的音乐
• 语音录制：加入录音芯片，支持录制个性化语音祝福
• RGB 灯效：使用 WS2812 等可编程 RGB 灯珠，实现更丰富的灯光效果。WS2812 将 RGB LED 芯片与控制 IC 集成在单一封装内，采用单线串行通信协议——只需一根数据线，就可以将数百颗灯珠串联控制，每颗灯珠独立寻址，可实现约 1677 万种颜色组合。相比普通 LED，WS2812 无需多路 PWM 引脚，仅用单片机的一个 IO 口即可驱动整条灯带，同时支持呼吸灯、彩虹流水、节拍闪烁等复杂动态效果，大幅提升视觉冲击力。
• 低功耗优化：采用纽扣电池供电配合深度睡眠模式，确保礼盒在货架上也能保持数月的待机时间。现代微控制器在深度睡眠模式下功耗可降至微安甚至纳安级别，以常见的 CR2032 纽扣电池（容量约 220mAh）为例，若系统睡眠电流为 5μA，理论待机时间可超过 5 年。这种「平时沉睡、触发即醒」的设计模式，是将 DIY 原型转化为可量产商品的关键技术门槛之一。

即使是一个小小的礼品盒，也有可能成为智能化体验的载体。这个电子八音盒项目，正是这种思路的一个小而美的起点。

核心要点

• 基于E101模块制作的电子八音盒，通过蜂鸣器播放音乐并搭配LED灯效实现声光同步联动
• 主要应用于高端礼品盒（手表盒、蛋糕盒等），以低成本技术手段显著提升产品附加值
• 核心原理包括乐谱数字化、PWM驱动蜂鸣器、灯效同步控制和开合触发机制
• 整体制作难度较低，物料成本可控，适合DIY爱好者和礼品包装厂商采用
• 可进一步升级为支持自定义曲目、语音录制和RGB灯效的智能化方案
