AI解析工程图纸：OCR、目标检测与视觉语言模型技术路径对比

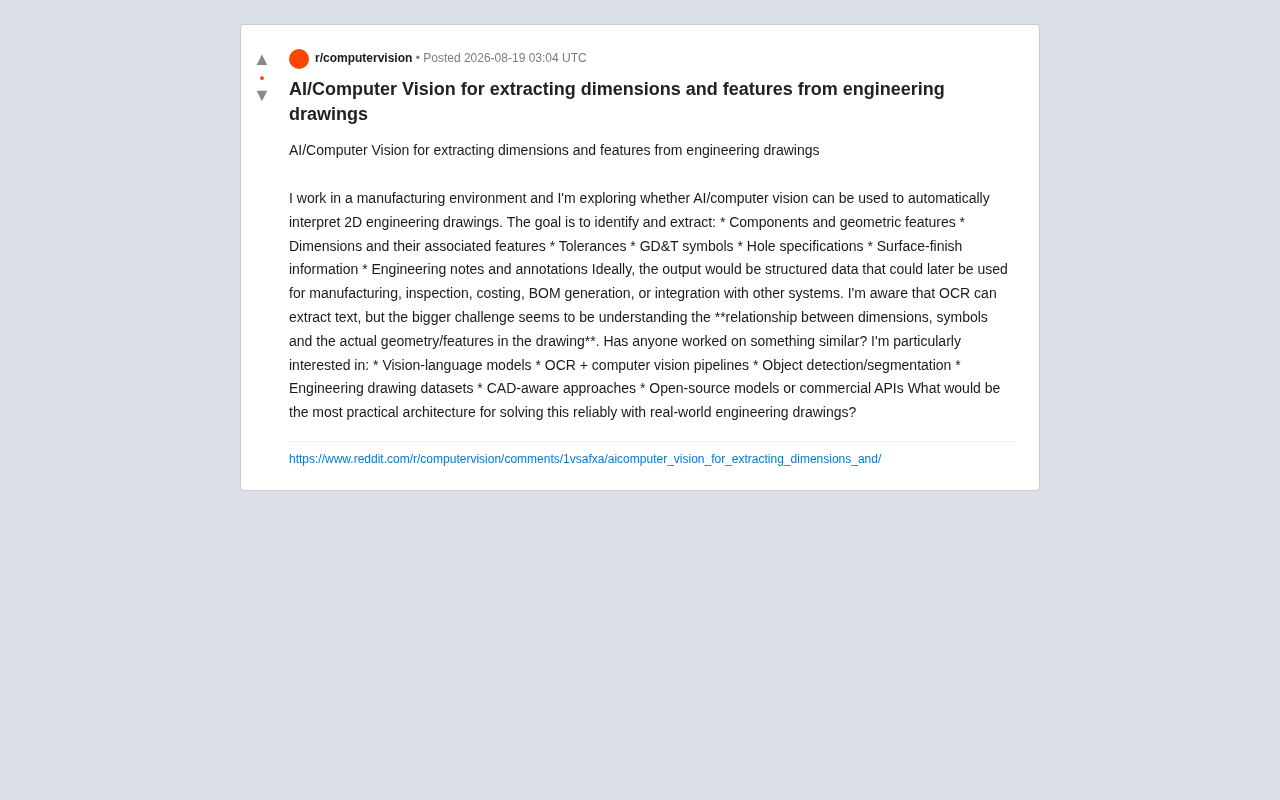

在制造业的数字化转型中，一个长期困扰工程师的难题是：如何让机器"读懂"二维工程图纸？近日，一位在制造业工作的工程师在Reddit上发起讨论，探讨利用AI与计算机视觉技术自动解析工程图纸的可行性。这一话题触及了工业AI落地的核心痛点，也引出了当前多种技术路径的对比与思考。

工程图纸解析的真正难点

提出问题的这位工程师明确指出了目标：从二维工程图纸中自动识别并提取多类关键信息，包括零部件与几何特征、尺寸及其关联特征、公差、GD&T（几何尺寸与公差）符号、孔特征规格、表面粗糙度信息，以及工程注释与标注。

这里值得展开说明的是GD&T体系。GD&T（Geometric Dimensioning and Tolerancing）是一套由ASME Y14.5标准（美国）和ISO 1101标准（国际）定义的工程语言体系，通过14种几何公差符号（如位置度、平面度、圆柱度、同轴度等）精确描述零件的形状、方向、位置和跳动要求。与传统的正负公差标注不同，GD&T使用特征控制框（Feature Control Frame）将公差类型、公差值和基准系统整合在一个紧凑的图形符号中。这种高度压缩的信息编码方式对人类工程师来说需要专门培训才能正确解读，对AI系统而言更是巨大的挑战——它不仅要识别符号本身，还必须理解基准体系的层级关系和公差区域的三维含义。

理想的输出应当是结构化数据，可以直接用于后续的制造加工、质量检验、成本估算、BOM（物料清单）生成，或与其他企业系统集成。所谓结构化数据，是指按照预定义格式（如JSON、XML或数据库表格）组织的数据，与非结构化的图纸图像形成对比。在制造业数字化语境中，将图纸信息转化为结构化数据是连接设计与制造的关键桥梁。BOM列出产品所需的全部零部件及数量关系，是ERP（企业资源计划）和MES（制造执行系统）的核心输入。当图纸信息实现结构化后，可直接驱动CNC加工程序生成、CMM（三坐标测量机）检验程序编制、自动报价系统计算等下游流程，减少人工转译环节。

从更宏观的产业视角来看，这也是工业4.0和数字孪生愿景中不可或缺的数据基础。工业4.0（第四次工业革命）的核心理念是通过物联网（IoT）、云计算、人工智能等技术实现制造系统的智能互联。数字孪生（Digital Twin）则是物理产品或流程在虚拟空间中的精确映射，它依赖于完整、准确的产品数据模型。当前制造业面临的一个关键瓶颈是"数据断层"——设计端的CAD模型、生产端的工艺参数、质量端的检测数据之间缺乏无缝的数据流转。工程图纸作为设计意图的最终法律文档，承载了制造所需的全部信息，但其以图像形式存在的特性恰恰形成了这条数据链上最顽固的断点。

这种需求在制造企业中极为普遍——大量历史图纸以PDF或扫描件形式存在，人工录入既耗时又容易出错。

说个细节，这位工程师敏锐地识别出了问题的本质：真正的挑战不在于OCR文字识别本身，而在于理解尺寸、符号与图纸中实际几何特征之间的关系。 一个尺寸标注"Ø10 H7"到底对应图纸上哪个孔？某个GD&T框格约束的是哪个基准面？这种空间与语义的关联理解，才是工程图纸解析的核心壁垒。

主流技术路径对比

针对工程图纸的AI解析问题，当前业界存在多种技术方案，每种都有其适用场景与局限。

OCR + 计算机视觉流水线

最传统也最直接的方案是构建"OCR + 计算机视觉"的多阶段流水线。OCR负责提取文本信息（尺寸数值、注释文字），计算机视觉算法则负责检测几何图元（线条、圆、圆弧）和符号。

需要指出的是，光学字符识别（OCR）技术虽然在通用文档处理中已相当成熟，但工程图纸场景带来了独特挑战。图纸中的文字与图形元素高度混合——尺寸数字紧贴标注线、公差值嵌套在特征控制框内、注释文字与剖面线交叉重叠。工程图纸还使用大量特殊符号（直径符号Ø、度数符号°、正负号±、表面粗糙度Ra符号等），这些符号在标准OCR训练集中代表性不足。此外，扫描件常存在倾斜、噪点、褶皱等问题，老旧蓝图（Blueprint）的对比度和清晰度更加不理想。因此，工程图纸OCR通常需要在通用引擎（如Tesseract、PaddleOCR）基础上进行领域适配微调。

这种方案的优势在于每个模块相对成熟、可控性强、易于调试。但缺点也很明显：模块之间的信息割裂使得"关联理解"变得困难。要将OCR提取的"10.5±0.1"这个尺寸绑定到正确的几何特征上，往往需要额外的规则引擎或空间推理逻辑，而工程图纸的多样性使得规则难以穷尽。

目标检测与语义分割

第二条路径是使用目标检测（Object Detection）和语义分割（Segmentation）模型，专门训练识别GD&T符号、尺寸标注框、表面粗糙度符号、焊接符号等工程图纸中的标准化元素。

在目标检测框架方面，YOLO（You Only Look Once）和Faster R-CNN是该领域的两大代表。YOLO采用单阶段检测策略，将目标定位和分类合并在一个前向传播过程中完成，推理速度极快，最新的YOLOv8/v9版本在保持高速度的同时精度也大幅提升。Faster R-CNN则是两阶段检测的经典代表，先通过区域提议网络（RPN）生成候选框，再对候选框进行精细分类和位置回归，精度通常更高但速度较慢。在工程图纸场景中，由于符号尺寸差异大（从微小的表面粗糙度三角符号到大型的标题栏）、密集排列且存在遮挡，通常需要在这些通用框架基础上进行锚框尺寸调整、多尺度特征融合等针对性优化，并在工程图纸专用数据集上进行迁移学习。

值得深入了解的是，迁移学习（Transfer Learning）是解决工程图纸数据稀缺问题的重要策略。其核心思想是利用在大规模通用数据集（如ImageNet、COCO）上预训练的模型作为起点，将学到的通用视觉特征（边缘检测、纹理识别、形状感知等）迁移到工程图纸这一特定领域。具体实践中，通常冻结预训练模型的底层特征提取层，只对顶层分类/检测头和部分中间层进行微调（fine-tuning）。在工程图纸场景中，即使只有几百张标注样本，通过迁移学习也能获得比从头训练显著更好的效果。近年兴起的少样本学习（Few-shot Learning）和提示学习（Prompt Learning）进一步降低了对标注数据的需求。

这类方案对于符号识别效果通常不错，因为工程符号有相对固定的视觉形态。但它同样面临关系理解的短板——检测出符号的位置只是第一步，如何建立符号与几何的引用关系仍需专门设计。

视觉语言模型（VLM）

最受关注的新兴方向是视觉语言模型（VLM）。随着GPT-4V、Qwen-VL等多模态大模型的成熟，直接让模型"看图理解"并输出结构化信息成为可能。

从技术架构来看，VLM通常包含三个核心组件：视觉编码器（如ViT，Vision Transformer）将图像转换为视觉token，投影层将视觉特征映射到语言模型的嵌入空间，以及大语言模型（LLM）进行跨模态推理和文本生成。GPT-4V（现已演进为GPT-4o）、Claude的视觉能力、Google Gemini、以及开源的Qwen-VL、LLaVA等都属于此类。

其中ViT（Vision Transformer）的工作原理值得进一步理解。ViT将图像切分为固定大小的patch（通常为16×16或14×14像素），再将每个patch线性投影为token送入Transformer架构进行自注意力计算。这种机制在自然图像理解中表现优异，但工程图纸的特殊性带来了额外挑战：图纸中的关键信息往往集中在极小区域（一个公差值可能只占据图纸面积的千分之一），而标准ViT的patch划分可能将一个完整的特征控制框拆分到多个patch中，破坏其语义完整性。一些研究尝试使用高分辨率ViT变体（如通过滑窗策略处理超高分辨率图像），或采用多尺度视觉编码来缓解此问题。

VLM的最大优势在于它天然具备一定的语义关联能力，能够在一定程度上理解"这个尺寸对应这个特征"的逻辑。

然而，VLM在处理高精度工程图纸时仍存在明显局限：

• 对细小文字和密集标注的识别精度不足——当前VLM的视觉分辨率限制（通常将图像缩放到几百像素的patch）使其难以捕捉工程图纸中的微小细节
• 容易产生幻觉（编造不存在的尺寸）——模型可能自信地输出一个看似合理但完全错误的尺寸值（如将"12.5"识别为"125"），在制造环境中这种错误可能导致零件报废甚至安全事故
• 对GD&T这类专业符号体系的理解有限

因此，在追求可靠性的工业场景中，纯VLM方案的风险较高。

数据与CAD感知：被低估的关键因素

讨论中还提到了两个容易被忽视但至关重要的方向：工程图纸数据集与CAD感知（CAD-aware）方法。

工程图纸的公开标注数据集极为稀缺，这是训练专用模型的最大障碍之一。在计算机视觉领域，ImageNet有1400万张标注图像，COCO有33万张，但工程图纸领域的公开数据集屈指可数。目前较为知名的包括SESYD（合成的电子与建筑图纸）、FloorPlanCAD（建筑平面图）等，但专门针对机械工程图纸的标注数据集几乎为零。这一困境源于多重因素：工程图纸包含企业核心知识产权和产品机密，分享受到严格限制；标注工作需要具备工程背景的专业人员，成本远高于通用图像标注；此外，工程图纸的标注粒度要求极高——不仅要框出符号位置，还需标注符号类型、数值解析和特征关联关系。

近年来，一些研究团队尝试通过合成数据生成（从CAD模型自动产出带标注的模拟图纸）来缓解这一问题。合成数据生成的流程通常是：从参数化CAD模型出发，通过程序自动生成带有各种标注（尺寸、公差、GD&T符号等）的二维工程图纸，同时自动产出对应的标注文件。通过随机化参数（零件形状、标注密度、字体、线宽、旋转角度等），可以批量生成大规模训练数据。然而，合成数据与真实世界扫描件之间存在显著的域差距（Domain Gap）——真实图纸包含纸张老化导致的背景纹理、扫描仪引入的莫尔条纹、手写修改痕迹、折痕阴影等合成数据难以完美模拟的特征。域自适应（Domain Adaptation）技术如CycleGAN风格迁移、对抗训练等正被用于缩小这一差距，但目前仍是一个活跃的研究方向。

企业内部虽有海量图纸，但缺乏结构化标注，且往往涉及知识产权保护。数据的匮乏直接限制了监督学习方案的效果。

CAD感知方法则提供了另一种思路：如果图纸源自CAD系统，那么其背后往往存在结构化的几何与标注信息。这里涉及的关键格式包括DXF和STEP。DXF（Drawing Exchange Format）是Autodesk开发的开放矢量图形格式，以文本或二进制形式存储几何图元（线段、圆弧、样条曲线）、图层信息、标注数据和块引用等。与光栅图像不同，DXF中的每条线段都有精确的起止坐标，每个标注都携带关联的数值和位置信息。STEP（Standard for the Exchange of Product Data，ISO 10303）则更进一步，不仅包含几何信息，还携带拓扑关系、材料属性、制造特征等产品全生命周期数据。开源库如ezdxf（Python）和Open Cascade可以程序化地读取和处理这些格式。

相比对光栅化图像做视觉识别，直接解析矢量数据能够大幅提升准确性。对于拥有原始CAD文件的场景，这几乎是最可靠的路径。问题在于，大量历史图纸只有扫描件或PDF，无法回溯到CAD源文件。

混合架构：当前最务实的落地方案

综合来看，针对真实世界工程图纸的可靠解析，单一技术难以胜任，混合架构（Hybrid Pipeline） 才是当前最务实的选择。

一个合理的架构可以是：

1. 来源判断：若有矢量CAD数据则优先走CAD解析路径
2. 元素定位：对光栅图纸使用专用目标检测模型定位各类元素区域（尺寸区、公差框、符号、注释块）
3. 分区识别：对不同区域调用针对性的OCR或专项识别模型
4. 关系推理：引入视觉语言模型或规则引擎，完成尺寸、符号与几何特征之间的关系推理与结构化组装

对于关键的公差与GD&T信息，建议保留人工复核环节，将AI定位为"效率工具"而非"完全替代"。在实际部署中，置信度评估和人工复核机制的设计至关重要。系统通常为每个识别结果分配置信度评分，低于预设阈值的结果自动标记为"需人工复核"。这种人机协同（Human-in-the-Loop）模式在制造业中尤为关键，因为GD&T误读可能导致连锁后果——例如将位置度公差0.05mm误识别为0.5mm，可能使加工出的零件无法装配，造成数十万元的损失。实际案例表明，成熟的混合系统可以自动处理70-85%的常规标注，仅将15-30%的复杂或低置信度内容交由人工确认，从而在效率与可靠性之间取得平衡。

在成本估算、BOM生成这类容错性相对较高的下游应用中，可以逐步扩大自动化比例。

结语

用AI解析工程图纸，是工业智能化中一块难啃的"硬骨头"。它的复杂性不在于单点技术，而在于工程语义的深度理解与多模态信息的精确关联。从OCR流水线到目标检测，再到视觉语言模型，各条路径各有所长。在数据稀缺、精度要求高的工业现实面前，融合多种技术、保留人工兜底的混合方案，仍是目前最可靠的落地策略。随着多模态大模型能力的持续增强和专用数据集的积累，这一领域的自动化水平有望在未来几年迎来实质性突破。
