AI生成代码+模块化设计：ESP32套件让硬件开发零门槛

告别面包板的时代来了吗？

对于尝试过电子项目的人来说，面包板是一段又爱又恨的记忆——密密麻麻的跳线、松动的接触点，以及调试时无穷无尽的"为什么不亮"。

面包板（Breadboard）得名于早期电子爱好者将元件插在真正的木制面包板上进行实验的做法。 现代无焊面包板由ABS塑料制成，内部通过金属弹簧夹实现导电连接，允许用户快速搭建电路原型而无需焊接。面包板从1970年代开始被广泛用于电子原型开发，其无焊接设计使电路搭建速度大幅提升。值得一提的是，面包板的标准化孔间距（2.54mm，即100mil）并非随意选定，而是与早期双列直插式封装（DIP）集成电路的引脚间距对齐，这一工业设计决策至今仍深刻影响着通孔元件的封装标准。

然而随着电子元件工作频率不断提高，面包板的物理局限愈发凸显：每个接触点的寄生电感约为5–20nH，寄生电容约为2–25pF，在超过1MHz的信号频率下会造成显著的信号完整性问题。这一问题的根源在于面包板内部的弹簧夹结构本身——金属夹片形成了微型电感回路，相邻导轨之间的平行导体构成了分布式电容网络，随着频率升高，这些寄生参数会诱发阻抗失配、信号反射乃至电源轨振荡等连锁问题。

从传输线理论角度看，当信号波长与传输路径长度可比拟时，必须将互连视为分布式元件而非集总元件。在1GHz频率下，信号波长约为30cm，而面包板上一根10cm的跳线已相当于波长的1/3，完全进入传输线效应主导的区域——此时跳线的阻抗不连续性会引发驻波，导致信号幅度在不同位置出现显著差异，这也是为什么高频原型验证工程师宁可花费数天等待PCB打样，也不愿在面包板上浪费时间排查"幽灵问题"。这一问题在射频和高速数字设计领域尤为突出——根据阻抗公式Z=2πfL，在100MHz信号下，20nH电感产生约12.6Ω的感抗，足以严重扭曲信号波形。信号完整性（Signal Integrity, SI）是现代高速电路设计的核心课题，涵盖反射、串扰、电源噪声等多种失效模式，而面包板的开放式布线结构几乎是SI问题的"温床"——这也是为什么射频工程师几乎从不使用面包板，而是直接打PCB进行验证。

面包板存在先天局限：接触电阻较高（可达数欧姆）、连接不稳定（尤其在震动环境下）、布线混乱难以维护，且在高频信号场景下寄生电容和电感会引入明显干扰。对于初学者而言，面包板上的"幽灵故障"——即电路逻辑正确但因接触不良导致的随机失效——是劝退新人的重要原因之一。

而一款名为 Axiometa Genesis Mini 的模块化 ESP32 开发套件，正试图从根本上改变这一局面。

据 HackMakeMod 频道评测，这款产品的创作者对它评价极高，甚至"对该公司进行了一笔可观的投资"。从评测者到投资人的角色转变，本身就说明了产品带来的冲击力。

乍看之下，Genesis Mini 像是某个设备的小配件，但它实际上是一块内置了四个模块接口的完整 ESP32 开发板。

ESP32 是由中国芯片公司乐鑫科技（Espressif Systems）于2016年推出的低成本、低功耗系统级芯片（SoC）。 它集成了双核Xtensa LX6处理器（主频高达240MHz）、Wi-Fi、蓝牙4.2/BLE等无线通信能力，以及丰富的GPIO、SPI、I2C、UART等外设接口。相较于其前代产品ESP8266，ESP32在算力、内存和外设数量上均有大幅提升，还内置了霍尔传感器、触摸感应引脚和硬件加密加速器等在同价位芯片中罕见的特性，使其在安全IoT设备开发中也颇具竞争力。

ESP32的市场成功折射出IoT芯片市场的结构性变化。2016年前，低成本无线MCU市场几乎被TI CC系列和Nordic nRF51系列垄断，乐鑫以远低于市场均价的定位（ESP8266模块零售价甚至低于1美元）打破了这一格局，迫使整个行业重新评估BOM成本预期，直接推动了后来Nordic nRF52840价格下调和STM32WB系列的推出。这场"低价鲶鱼"效应的根本原因，在于乐鑫将射频前端（RF Front-end）的设计成本内化到SoC中，使原本需要外购射频模块的设计可以直接单芯片集成——这一策略至今仍是其核心竞争壁垒。

ESP32的成功很大程度上得益于乐鑫开放的软件生态策略：官方提供了ESP-IDF（IoT Development Framework）原生SDK，同时通过Arduino Core for ESP32项目兼容Arduino生态，使数百万Arduino用户无需重新学习即可迁移。2022年推出的ESP32-S3和ESP32-C3进一步扩展了产品线，分别针对AI推理加速和RISC-V架构的低成本IoT场景。在竞品方面，三者各有侧重：Nordic nRF52系列在低功耗蓝牙Mesh和Thread协议支持上更为成熟，是工业级可穿戴设备的常见选择；Raspberry Pi RP2040则以其独特的PIO（可编程IO）状态机在自定义协议实现上占据优势，但需外挂无线模块，整体成本反而更高。ESP32凭借Wi-Fi+蓝牙双模无线的性价比优势，在通用IoT场景中几乎无可替代，已成为全球创客社区最受欢迎的开发平台之一，广泛用于智能家居、IoT传感器、可穿戴设备等场景。

整个设计的核心理念很直接：让动手做电子项目这件事回归到"想法"本身，而不是被繁琐的接线和底层调试所困。

即插即用：模块化硬件设计

入门套件开箱即附带八个可自由搭配的模块，覆盖了大多数入门项目的常见需求：

• 红外收发器（Infrared transceiver）
• 带灯光的触觉按钮（Tactile button with light）
• LDR 光敏传感器
• 高品质蜂鸣器
• 彩色 IPS 显示屏
• 旋转编码器
• NeoPixel 点阵屏
• 温湿度传感器

套件中有两个核心显示类组件值得特别说明。NeoPixel 是 Adafruit 对 WS2812B 系列可寻址 RGB LED 的商业命名，每颗 LED 内置控制芯片，通过单线串行协议即可独立控制颜色和亮度，多颗级联后可实现复杂的灯光动画效果，是创客项目中最受欢迎的视觉反馈元件之一。WS2812B 的通信协议基于精确的时序脉冲宽度编码：逻辑"1"和"0"分别由不同占空比的高低电平信号表示，因此对微控制器的实时性要求较高——逻辑"1"需要约800ns高电平+450ns低电平，逻辑"0"则为约400ns高电平+850ns低电平，任何抖动都可能导致颜色数据错位。在 ESP32 上通常借助 RMT（远程控制）外设或 DMA 传输来保证时序精度，从而将 CPU 从精确计时的负担中解放出来。

值得补充的是，WS2812B的单线协议设计虽然简洁，但其对时序抖动的敏感性（通常要求误差在±150ns以内）在中断频繁的多任务系统中是一个实际挑战。业界已出现WS2812B的改进版本SK6812，后者在帧间复位时间上更为宽松，并额外支持RGBW四色通道以获得更准确的白光效果——这些细节在创客文档中鲜有提及，却在工程落地时频繁成为问题根源，恰好说明了硬件特定AI知识库的实用价值。

IPS（In-Plane Switching）显示屏相较于普通 TN 屏具有更宽的视角（接近178°）和更准确的色彩还原，这一优势源于其液晶分子在平面内旋转而非垂直倾斜的工作原理，在小尺寸嵌入式显示场景中已逐渐成为品质标配。将这两类组件纳入入门套件，说明 Axiometa 在产品定位上兼顾了"视觉呈现"这一对初学者极具吸引力的项目维度。

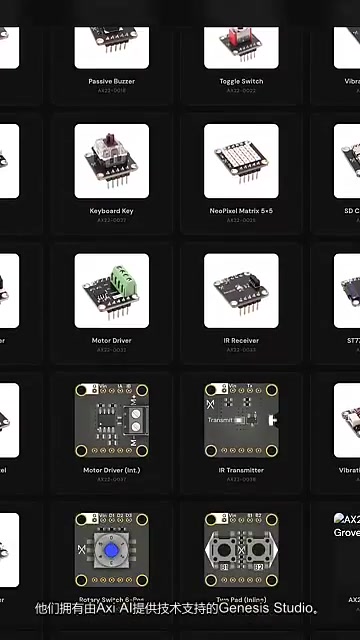

整个使用流程被精简到极致：无需面包板，插入所需模块、编写代码、上传，就完成了。目前官方已提供超过 50 种模块，并持续扩充中。

Axiometa 的模块化设计并非孤例，而是站在了一个成熟生态的肩膀上。早在2010年，Seeed Studio 推出的 Grove 系统便首创了标准化4针接口，将传感器、执行器封装为即插即用模块；此后 SparkFun 的 Qwiic（基于I2C的1mm JST接口）、Adafruit 的 STEMMA QT 等标准相继涌现。

Grove系统的4针2mm间距接口设计颇具深意：相比杜邦线，它防止了极性接反的初学者错误；相比JST 1.0mm接口，又保留了足够的机械强度，支持数字、模拟、I2C、UART四种通信协议。而Qwiic则代表了另一种哲学——将I2C总线的软件可寻址性发挥到极致，理论上允许127个设备共享两根信号线，大幅节省GPIO资源；但I2C的总线速度上限通常为400kHz（Fast Mode），不适合大数据量传输，且所有设备共享总线意味着一个故障设备拉低总线电平可能拖垮整条总线上的所有设备。这些工程权衡揭示了为什么至今没有一统天下的模块化标准——不同应用场景对速度、成本、可靠性的优先级排序存在根本差异，也折射出各方对"哪种复杂度应该对用户透明"这一核心问题的不同回答。

Axiometa 的差异化在于将模块认知直接嵌入 AI 模型，使软硬件协同达到了新的紧密程度——AI 不仅知道如何写代码，还知道哪个模块插在哪个槽位。这种"乐高式"的硬件组合方式，大幅降低了硬件层面的试错成本，让创作者能把精力集中在功能实现上。

Genesis Studio：用自然语言驱动 AI 写代码

真正让这款产品脱颖而出的，是搭配的开发环境 Genesis Studio，其背后由 Axi AI 驱动。

它彻底颠覆了传统嵌入式开发的入门门槛：只需用自然语言描述你想实现的功能，AI 就会自动生成对应代码。关键在于，这个 AI 完整认识 Axiometa 旗下的每一个模块——包括引脚定义、接口规范和调用方式——因此生成的代码可以直接烧录到对应硬件，无需手动查阅数据手册或配置引脚。

让 AI 理解特定硬件平台并生成可直接运行的代码，在技术上需要解决"领域特化"问题。通用大语言模型（如 GPT 系列）在训练数据中包含了大量 Arduino、MicroPython 等开源代码，具备一定的嵌入式编程能力，但往往会产生引脚编号错误、库函数幻觉等问题。Axi AI 的做法类似于 RAG（检索增强生成，Retrieval-Augmented Generation）策略：模型在生成代码前，先从结构化知识库中检索对应模块的数据手册、引脚映射和示例代码作为确定性上下文，从而将"通用代码生成"变为"可验证的硬件特定代码生成"。

RAG在嵌入式代码生成场景中的工程挑战远比文本问答复杂。嵌入式领域的硬件文档往往以PDF或扫描版数据手册等非结构化形式存在，需要专门的解析管道将电气特性表格、引脚定义图和时序图转化为可检索的结构化知识。更关键的是正确性标准的差异：文本问答场景允许一定程度的模糊和错误，而嵌入式代码中一个错误的引脚编号可能导致硬件短路甚至损坏，这要求知识库的准确性远高于一般问答场景。

业界正在探索将结构化数据库查询（SQL-like精确匹配）与向量语义检索混合使用的混合RAG架构，以兼顾引脚编号等字段的精确性与语义理解能力。进一步地，Hardware Knowledge Graph（硬件知识图谱）方法将芯片、模块、引脚、协议等实体及其关系显式建模为图结构，使推理引擎能够回答"这个模块与哪些其他模块存在I2C地址冲突"这类需要多跳推理的问题——这是纯向量检索难以优雅处理的场景，但却是硬件系统集成中极为常见的实际问题。相比Fine-tuning（直接修改模型权重），RAG架构的优势在于：当新模块发布时只需更新知识库而无需重新训练模型，大幅降低了维护成本，也保证了知识的时效性。这种"闭域 AI"策略牺牲了通用性，但换来了在特定场景下接近100%可用的代码准确率——而这恰恰是嵌入式开发对代码质量要求最敏感的核心诉求。

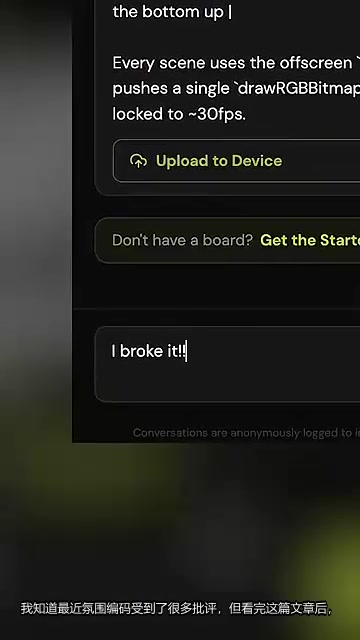

生成后，代码可直接从浏览器上传到开发板。更重要的是，完整代码始终显示在窗口中：你可以保存、编辑、修改变量，甚至故意改坏它——然后随时让 Axi 帮你修复或优化。这种"AI 生成 + 代码可见可改"的模式，在降低门槛的同时，也保留了深入学习的空间。

Vibe Coding 的争议与反思

"Vibe Coding"（即通过描述意图让 AI 生成代码）近来受到不少批评，核心担忧在于：使用者可能根本不理解底层原理，只是盲目复制粘贴 AI 的输出。

"Vibe Coding"一词由 OpenAI 联合创始人 Andrej Karpathy 于2025年初在社交媒体上提出，描述了一种"完全沉浸于意图表达，将代码实现完全委托给 AI，甚至不阅读所生成代码"的编程方式。这一概念迅速在技术社区引发两极分化：支持者认为它将使编程民主化，让亿万非程序员能够构建软件；批评者则担忧这会产生大量"黑盒系统"——开发者无法维护、调试或审计自己名义上"创作"的代码，在安全性和可靠性上埋下隐患。在嵌入式硬件场景中，这一担忧尤为具体：一段在软件层面"能跑"的代码，可能因为时序错误或电流配置不当而在硬件层面悄悄造成元件老化甚至损坏——这类问题不会触发编译错误，却可能在数小时后以硬件失效的形式暴露。

从认知科学角度看，这场争议触及了外部化认知（Cognitive Offloading）边界的深层问题。认知负荷理论（Cognitive Load Theory）区分了三类认知负荷：内在负荷（学习材料本身的复杂度）、外在负荷（任务呈现方式带来的额外负担）和生成负荷（促进深度理解的心智努力）。AI代码生成工具有效降低了外在认知负荷——消除了语法记忆、引脚查询等障碍——但如果使用者跳过阅读和理解代码的环节，也会同步削减生成认知负荷，而后者恰恰是真正内化知识的关键机制。Genesis Mini"代码始终可见"的设计，在某种程度上是对这一担忧的有意回应：它试图在降低外在负荷的同时，保留激活生成负荷的可能性，将选择权交还给使用者。值得注意的是，Karpathy 本人在提出该概念时也强调这更适用于"一次性脚本"或个人项目，而非生产级系统——这一语境常常在传播中被忽略，导致对 Vibe Coding 的讨论出现了不少稻草人谬误。软件工程领域的经典观点认为，真正的编程理解来自于与错误的搏斗过程，而 Vibe Coding 绕过了这一过程。

有意思的是，评测者原本也对 Vibe Coding 持保留态度，但体验 Genesis Mini 之后转变为"坚定的拥护者"。他的理由值得深思：

它让普通人能在几秒钟内验证一个想法，然后再回头研究代码，搞懂它究竟是如何运作的。

这正是这款产品在教育层面的独到之处。Genesis Mini 的模式试图走一条中间路线：AI 并非取代学习，而是拆除了从想法到成品之间的第一道门槛，让初学者先获得成就感，再倒推理解原理。"先跑起来，再搞懂为什么"的学习路径，在认知科学上也有其依据——心理学研究表明，即时的正向反馈（如看到自己搭建的项目运行成功）能显著提升学习动机和后续的深度探索意愿，这与传统"先打基础再动手"的教学路径形成了有意思的对照。

学习价值：不只是给初学者

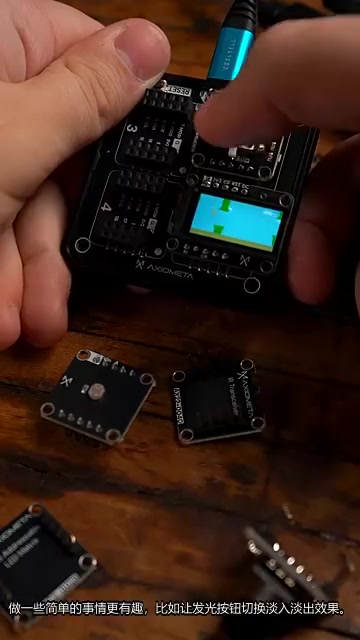

评测者提到，他用五分钟就做出了一个 Flappy Bird 游戏。但他坦言，更有趣的反而是实现简单的东西——比如让带灯光的按钮做出淡入淡出的开关切换效果。

他的观点颇具启发性：即便对于已有开发经验的人，观察 AI 如何用不同方法实现相同功能，本身也是一种学习。以 LED 淡入淡出效果为例，实现路径之间的差异折射出嵌入式系统设计的核心权衡：Arduino 的 analogWrite() 在 ESP32 上通过软件模拟，存在精度有限的问题；ESP32 原生的 LEDC（LED Control）外设是硬件 PWM 解决方案，提供16通道、最高40MHz载波频率和16位分辨率，其工作原理是由独立的硬件定时器驱动占空比寄存器，CPU 只需在需要改变亮度时写入一次寄存器，其余时间完全不介入，因此 CPU 开销接近零，是生产级方案的首选；而基于 FreeRTOS 任务调度的实现则将 LED 控制封装为独立任务，通过队列接收控制命令，实现与主程序的完全解耦——这种架构在需要同时响应网络请求和控制多路外设的复杂IoT固件中尤为重要，因为任何阻塞式延时（如 delay()）都可能导致其他任务的看门狗超时。

这三种方案背后还有一个鲜为人知的工程细节：硬件PWM的载波频率选择直接影响用户体验。人眼的临界融合频率（Critical Flicker Fusion Frequency）约为60Hz，但在某些环境光条件下，低于200Hz的PWM频率会被相机捕捉到明显的频闪，这在产品录像演示中是不可接受的缺陷；而将载波频率提升至1kHz以上虽然消除了频闪，却会因为高频开关损耗而略微降低LED驱动效率。这类"肉眼不可见但工程上不可忽视"的参数权衡，正是有经验的工程师在审查AI生成代码时首先会检查的维度。三种方案的 CPU 占用率依次递减，但代码复杂度依次递增——这种权衡的存在，正是嵌入式工程师经验价值的体现，也是 AI 生成代码在面对特定性能约束时需要人类工程师介入调优的典型场景。

这意味着 Genesis Mini 不只面向零基础的新手，对有经验的开发者同样有参考价值——它提供了一个快速对比不同实现思路的沙盒环境。

定价与获取

评测者给出的结论相当直接："35 美元的价格，我想象不出还有比这更好的学习体验。"他将其称为"很久以来见过的最令人印象深刻的产品之一"。

首批 Genesis Mini 入门套件目前已在 HackMakeMod 官网上架发售。

硬件开发"平民化"：AI 时代的新趋势

Genesis Mini 的意义，或许不止于一款好用的 ESP32 开发板。它代表了一种清晰的趋势：AI 正在把原本高门槛的嵌入式硬件开发，变成人人可及的创意表达工具。

模块化设计解决了硬件接线的复杂度，AI 代码生成降低了软件编程的门槛，"代码可见可改"则保留了深入学习的路径。三者结合，让"有想法就能动手做"从口号变成了现实。从更宏观的视角看，这一趋势与云计算降低服务器运维门槛、低代码平台降低应用开发门槛的历史路径高度相似：每一次"抽象层"的上移，都会释放出一批原本被技术复杂度所阻拦的创造力，同时也对"专业工程师"的价值边界提出新的定义挑战。

值得关注的是，历史上每一次抽象层的上移都伴随着新型专业人才需求的涌现，而非简单的岗位消减。汇编语言让位于C语言，并未消灭程序员，反而催生了更大规模的软件产业；云计算取代本地运维，催生了DevOps、SRE等新兴职业。在硬件领域，当AI能够生成"能跑"的代码，专业嵌入式工程师的不可替代性将愈来愈集中于可靠性工程、EMC（电磁兼容）设计、功耗优化等AI尚难触及的系统级能力上——这些能力的共同特征是需要将物理世界的约束（热、电磁、机械应力）与软件行为联合建模，而这恰恰是当前大语言模型在训练数据覆盖和推理链构建上最薄弱的领域。

当然，Vibe Coding 的争议不会因此消失——过度依赖 AI 而不求甚解的风险始终存在。但 Genesis Mini 提供了一个值得借鉴的范例：AI 应当是学习的加速器，而非理解的替代品。对于想入门电子和嵌入式开发的人来说，这类产品无疑拆掉了那道最令人望而却步的第一道坎。
