PyTorch张量可视化：像搭乐高一样理解Tensor操作

当张量不再是抽象的数组

对于许多机器学习初学者来说，PyTorch中的张量（Tensor）往往是一道难以逾越的门槛。教科书通常将张量定义为"多维数组"，但这种描述对建立直觉几乎毫无帮助——面对view、reshape、squeeze、permute这些操作时，大脑很难在脑海中真正"看到"数据发生了什么变化。

张量这一概念最早源于数学和物理学，用于描述多线性映射关系。在物理学中，应力张量、电磁场张量等概念已有百年历史。然而在深度学习语境下，张量被重新定义为一种更实用的数据结构——本质上是一个支持GPU加速计算的多维数组。PyTorch的张量设计深受NumPy的ndarray影响，但增加了自动微分（autograd）能力和CUDA支持。理解张量的关键在于其shape（形状）、dtype（数据类型）和device（存储设备）三个核心属性，它们共同决定了张量在计算图中的行为方式。shape定义了张量每个维度的大小，是理解所有张量操作的基础；dtype决定了每个元素占用的字节数和数值精度（如float32、float16、int64等），直接影响模型的内存占用和计算速度；device则指定了张量存储在CPU还是GPU上，跨设备的张量无法直接参与运算，这是初学者另一个常见报错来源。

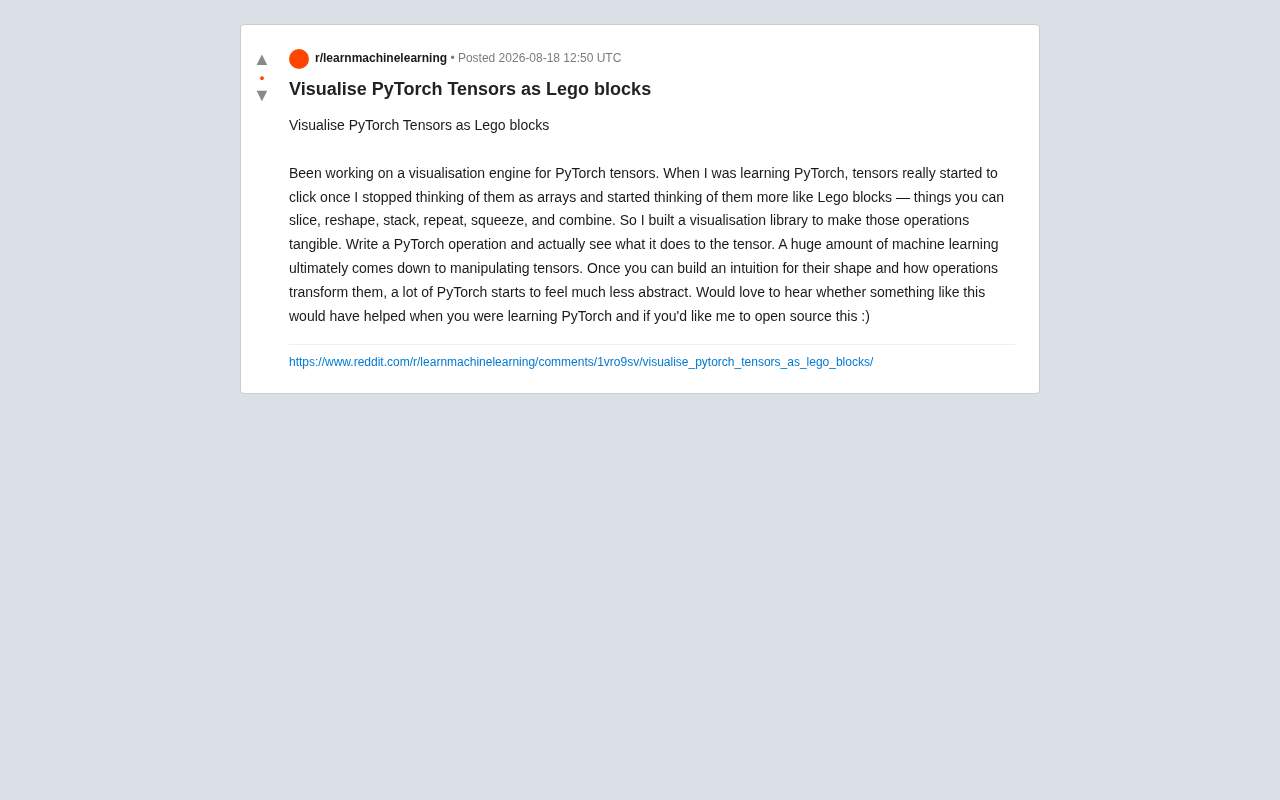

最近，一位开发者分享了他的解决方案：一个专门为PyTorch张量打造的可视化引擎。他的核心洞察颇具启发性——不要把张量想象成数组，而要把它想象成乐高积木。积木可以切割、重组、堆叠、复制、压缩、拼接，而张量操作本质上做的正是同样的事情。

这一类比之所以有效，是因为它把抽象的维度变换转化为了具象的空间操作。当你能"看见"一个张量被reshape成新形状时，那些原本晦涩的API调用就会突然变得清晰。

为什么可视化对理解PyTorch张量如此关键

机器学习的本质是张量操作

一个常被忽视但极其重要的观点：绝大部分机器学习工作，最终都归结为对张量的操作。无论是卷积神经网络中的特征图变换，还是Transformer中的注意力矩阵计算，底层都是在不断地对张量进行切片、变形、堆叠和合并。

这意味着，一旦你能对张量的形状（shape）以及各种操作如何改变形状建立起可靠的直觉，PyTorch乃至整个深度学习的学习曲线都会明显平缓。相反，如果连一个简单的tensor.view(-1, 3, 4)都需要在纸上反复推演，那么面对复杂模型的调试时就会举步维艰。

shape mismatch：新手最常见的报错

任何写过PyTorch代码的人都遇到过那个经典的报错：RuntimeError: shape mismatch。维度不匹配是深度学习工程中最高频的错误来源之一。这类错误的根源往往不是逻辑问题，而是开发者对张量在各个操作后的形状缺乏清晰的心理模型。

在大型模型开发中，shape mismatch的影响远超初学者的练习场景。一个维度错误可能隐藏在数十层网络的某个中间环节，直到特定的输入尺寸触发时才暴露。更棘手的是，某些维度错误不会立即报错，而是导致广播（broadcasting）机制静默生效，产生语义错误但形式合法的计算结果——模型能够训练但性能异常低下，排查难度远超直接报错的情况。PyTorch的broadcasting规则遵循NumPy标准，会自动将维度为1的轴扩展以匹配另一个张量。具体而言，broadcasting在比较两个张量形状时从最右边的维度开始逐一对齐，要求每对维度要么相等、要么其中一个为1、要么其中一个不存在。当维度为1时，该轴会被"虚拟复制"以匹配另一个张量的对应维度大小，而这一切都在不产生任何警告的情况下发生。例如，一个shape为(3,1)的张量与一个shape为(1,4)的张量相加，broadcasting会将前者扩展为(3,4)、后者也扩展为(3,4)，最终产生一个(3,4)的结果——如果开发者本意是做逐元素相加而非外积式运算，这种静默扩展就会引入难以察觉的bug。

可视化工具正是针对这一痛点而生。当你写下一个操作后能立即看到张量形状的实际变化，就等于在编码阶段获得了即时反馈，而不必等到运行时才被报错打断思路。

张量可视化工具的设计理念

所写即所见的即时反馈

这个可视化库的核心工作流是：写一个PyTorch操作，然后直接看到它对张量做了什么。这种"所写即所见"的交互方式，把学习过程从抽象推理转变为直观观察。

这种设计理念的有效性有坚实的认知科学支撑。根据认知负荷理论（Cognitive Load Theory），人类工作记忆容量有限——Miller的经典研究表明工作记忆通常只能同时处理7±2个信息块——抽象符号操作会快速耗尽认知资源。当学习者试图同时在脑中追踪多个维度的变化时，内在认知负荷（intrinsic load）和外在认知负荷（extraneous load）叠加，很容易超出工作记忆的承载极限，导致理解失败。而双重编码理论（Dual Coding Theory）由Allan Paivio于1971年提出，表明同时通过语言和视觉通道呈现信息能显著提升理解和记忆效果，因为大脑会建立两套独立但互相关联的表征系统——言语系统处理代码和文字描述，意象系统处理形状和空间关系，两者之间的交叉引用使记忆痕迹更加稳固。将不可见的计算过程转化为可观察的视觉表示，使学习者能够利用人类进化出的强大空间推理能力来理解本质上非空间性的概念。这也是为什么诸如矩阵乘法、维度变换等操作一旦配上动画演示，理解速度会成倍提升。

举例来说，当你执行squeeze操作去掉一个大小为1的维度时，你能看到那个"扁平"的维度被移除；当你用stack把多个张量堆叠起来时，你能看到积木被一层层垒高。这种视觉反馈符合人类大脑处理空间信息的天然优势。

覆盖核心Tensor操作

工具支持的几类关键操作包括：

• slice（切片）：从张量中提取子集
• reshape（重塑）：改变张量的维度结构而不改变数据
• stack（堆叠）：将多个张量沿新维度组合
• repeat（重复）：沿指定维度复制数据
• squeeze（压缩）：移除大小为1的维度
• combine（合并）：将张量按规则拼接

这些恰恰是初学者最容易混淆的操作。通过可视化对比往往一目了然，下面我们深入理解其中几个最易混淆的操作。

reshape与view的底层区别：view要求张量在内存中是连续（contiguous）的，它不会复制数据，而是通过修改stride（步长）信息来改变张量的"观察方式"。stride是PyTorch中一个关键但常被忽略的概念——它定义了在每个维度上移动一个元素需要跨越的内存位置数。例如一个shape为(3,4)的连续张量，其stride为(4,1)，意味着沿第0维移动一步需要跨越4个元素，沿第1维移动一步跨越1个元素。当张量经过transpose或permute等操作后，stride的顺序被打乱，张量变得不连续——此时view会报错，而reshape则会在必要时自动执行数据复制（调用contiguous()）以保证操作成功。这意味着reshape在灵活性上优于view，但可能带来额外的内存开销和计算时间。在性能敏感的代码中，显式使用view并手动管理连续性是更优的做法，因为它能让开发者明确感知到何时发生了内存布局变化。值得补充的是，PyTorch内部用一个简单公式判断连续性：对于一个n维张量，如果stride[i] == stride[i+1] * size[i+1]对所有i成立，则该张量连续。理解这一机制有助于预判哪些操作序列会破坏连续性——一个实用的经验法则是：任何改变维度顺序的操作（transpose、permute）都会破坏连续性，而任何只改变shape解释方式的操作（view、reshape中不需复制的情况）都保持连续性。在实际调试中，可以通过tensor.is_contiguous()方法检查张量的连续性状态，或通过tensor.stride()查看各维度的步长值来诊断内存布局问题。

stack与cat的操作语义差异：stack和cat（concatenate）虽然都用于组合多个张量，但语义完全不同。cat沿已有维度拼接张量，不会增加新的维度——例如两个shape为(3,4)的张量沿dim=0拼接后得到(6,4)。而stack则会创建一个全新的维度来"堆叠"张量——同样两个(3,4)的张量经stack(dim=0)后得到(2,3,4)，新增的第0维表示"第几个张量"。在实践中，stack常用于将一个batch的样本组合成批次张量（DataLoader内部的默认collate_fn正是用stack将多个样本组装为一个batch，这要求所有样本的shape完全一致），而cat则用于特征拼接等场景，如ResNet中的skip connection或多模态特征融合中将不同来源的特征向量沿通道维度拼接。理解这一区别对于自定义collate_fn和设计网络中间层的连接方式至关重要。从内存角度看，stack(tensors, dim=d)等价于先对每个张量执行unsqueeze(d)再沿dim=d执行cat，这一等价关系有助于在两种API之间灵活切换。此外，在分布式训练中，torch.distributed.all_gather收集各进程的张量后，通常需要用cat而非stack来拼接，因为各进程的张量已经包含了batch维度，直接stack会多出一个不需要的"进程"维度。

squeeze与unsqueeze的维度管理：squeeze操作移除所有大小为1的维度（或指定位置的大小为1的维度），其逆操作是unsqueeze，用于在指定位置插入一个大小为1的新维度。这对看似微不足道的操作在实际工程中极为重要——例如，单张图片的shape为(3,224,224)，但模型期望的批次输入是(1,3,224,224)，此时需要unsqueeze(0)来添加batch维度。类似地，某些损失函数要求特定的维度格式，squeeze/unsqueeze是调整维度以满足API约束的基本手段。在更高级的场景中，unsqueeze还常与broadcasting配合使用——通过在特定位置插入维度为1的轴，可以让两个原本形状不兼容的张量参与逐元素运算，这是实现注意力机制中score矩阵与value矩阵相乘的常用技巧。例如在多头注意力中，query和key计算得到的注意力分数shape为(batch, heads, seq_len, seq_len)，而mask可能只有(batch, 1, 1, seq_len)的形状，正是通过broadcasting机制，mask得以自动扩展到所有head和所有query位置。这种模式在Transformer实现中无处不在——padding mask、causal mask（用于自回归生成时屏蔽未来位置）都依赖这一机制。需要注意的是，不带参数的squeeze()会移除所有大小为1的维度，这在某些情况下可能产生意外结果：如果batch_size恰好为1，squeeze()会把batch维度也去掉，导致后续操作的维度假设全部失效。因此，在生产代码中推荐使用squeeze(dim)指定具体要移除的维度，以避免这种维度"坍缩"的陷阱。

张量可视化工具的价值与应用场景

深度学习教学场景的潜力

对于教育者和自学者而言，这类工具的价值大家都看得到。传统的PyTorch教程大多依赖静态的代码示例和文字解释，而动态可视化能够填补"读懂代码"到"真正理解"之间的鸿沟。开发者本人的动机也正来源于此——他坦言自己学习PyTorch时，正是在把张量当作乐高积木后才真正"开窍"。

如果这类工具能够集成到Jupyter Notebook或在线教学平台中，很可能成为深度学习入门课程的标配辅助工具。事实上，Jupyter生态中已有类似的先例——例如ipywidgets提供了交互式控件框架，允许开发者用滑块、按钮等UI元素与Python后端交互，实现参数的动态调整和结果的即时更新；而plotly和bokeh则支持在notebook中嵌入动态可视化图表，支持缩放、平移、悬停提示等丰富的交互功能。一个张量可视化引擎若能以ipywidgets扩展的形式存在，学习者就能在同一个notebook中编写代码、执行操作、观察可视化结果，形成完整的探索式学习闭环。技术上，这需要将张量的shape变化信息序列化后传递给前端JavaScript渲染引擎（如Three.js用于3D可视化或D3.js用于数据驱动的SVG图形），然后以HTML widget的形式嵌入notebook输出单元格——这一架构与现有的nglview（分子结构3D可视化）和pythreejs（通用3D场景可视化）等成熟项目完全一致，技术可行性已被充分验证。更进一步，借助JupyterLab的扩展系统和WebSocket通信机制，可以实现Python内核与前端渲染之间的实时双向同步，使得每次张量操作的执行都能触发可视化的自动更新，真正达到"所写即所见"的交互体验。

开源社区的期待

值得关注的是，开发者在征询社区意见：这样的工具是否有帮助，以及是否应该开源。从社区反响来看，可视化学习工具往往能获得广泛欢迎——类似的项目如TensorFlow Playground、CNN Explainer等都曾成为现象级的教学资源。TensorFlow Playground通过浏览器中的交互式神经网络让用户直观感受超平面分割数据的过程，用户可以实时调整网络层数、神经元数量、激活函数和学习率，观察决策边界如何从简单的线性分割演化为复杂的非线性曲面，理解为什么某些数据集（如螺旋形分布）需要更深的网络才能正确分类，该项目在GitHub上获得了超过12000颗星，被全球数百所大学纳入教学资源。CNN Explainer则将卷积、池化、全连接等操作逐层可视化，用流畅的动画展示卷积核如何在输入特征图上滑动并产生输出特征图，帮助用户建立对感受野（receptive field）逐层扩大的直觉——即浅层特征图中的每个像素"看到"的只是输入图像的一小块局部区域，而深层特征图中的像素则间接聚合了整张图像的全局信息。

一个专注于张量操作的可视化引擎，有望填补这一细分领域的空白——现有工具大多关注模型架构或训练过程的可视化（如TensorBoard的计算图可视化、训练损失曲线和权重分布直方图，或Weights & Biases提供的实验追踪和超参数搜索可视化），而对最基础的张量操作层面缺乏专门的交互式教学手段。目前虽有einops等库通过优雅的API简化张量操作的表达（如用rearrange(x, 'b c h w -> b (c h) w')替代reshape和permute的组合，用类似Einstein记号的字符串模式声明式地描述维度变换意图），但它们解决的是代码可读性问题而非概念理解问题，两者互补而非替代。类似地，torchinfo（原torchsummary）可以打印模型各层的输出shape，但它是静态的摘要信息，无法展示单个操作是如何一步步改变张量形状的动态过程。一个理想的张量可视化工具应当同时展示操作前后的shape变化、内存布局的变化（连续性是否被破坏）、以及具体数值是如何在新的维度结构中重新排列的。

小结

把PyTorch张量类比为乐高积木，是一个简单却极具穿透力的教学思路。这个可视化引擎的意义不仅在于工具本身，更在于它提醒我们：降低技术学习门槛的关键，往往不是提供更多信息，而是提供更好的直觉。

对于正在学习PyTorch或从事深度学习教学的人来说，这类将抽象张量操作具象化的工具值得持续关注。一旦开源，它很可能成为许多人构建张量形状直觉的有力帮手。在更广阔的视角下，这一项目也代表了AI教育工具发展的一个趋势：从被动阅读文档转向主动交互探索，从记忆API签名转向建立操作直觉，从孤立学习概念转向在可视化环境中观察概念之间的关联。这种趋势与建构主义学习理论（Constructivism）高度契合——学习者不是知识的被动接收者，而是通过与环境的主动交互来构建自己的理解。当张量操作可以被"触摸"和"观察"时，理解就从死记硬背升级为了具身认知（embodied cognition），知识的保持时间和迁移能力都会显著提升。
