用AS5600磁编码器替代昂贵舵机：低成本DIY机械臂方案详解

SO-101机械臂与机器人爱好者的成本困境

开源机器人项目SO-ARM系列（包括SO-100、SO-101）在创客社区中迅速走红，让个人爱好者也能以相对低廉的价格搭建一台可用于学习、实验甚至机器学习训练的机械臂。SO-ARM系列（Standard Open Arm）是由Hugging Face旗下的LeRobot项目推动的开源机械臂方案，其核心目标是降低具身智能（Embodied AI）研究的硬件门槛。具身智能是人工智能的一个重要分支，强调智能体必须拥有物理身体并与真实世界交互才能发展出真正的智能——这与纯软件AI（如大语言模型）形成鲜明对比。近年来，随着模仿学习（Imitation Learning）和强化学习（Reinforcement Learning）在机器人操作任务上取得突破，研究者对低成本硬件平台的需求急剧增长。传统工业机械臂（如Universal Robots的UR5、Franka Emika Panda）动辄数万美元，而SO系列将BOM成本压缩到几百美元级别，使得个人开发者也能在家中训练机器人策略。SO-100是初代版本，采用Feetech舵机和全3D打印结构；SO-101在其基础上优化了结构设计和零件兼容性，改进了部分关节的刚性和装配便利性，同时保持了与LeRobot软件栈的无缝集成。然而，对于刚入门的新手来说，一个绑不开的痛点依然存在——成本。

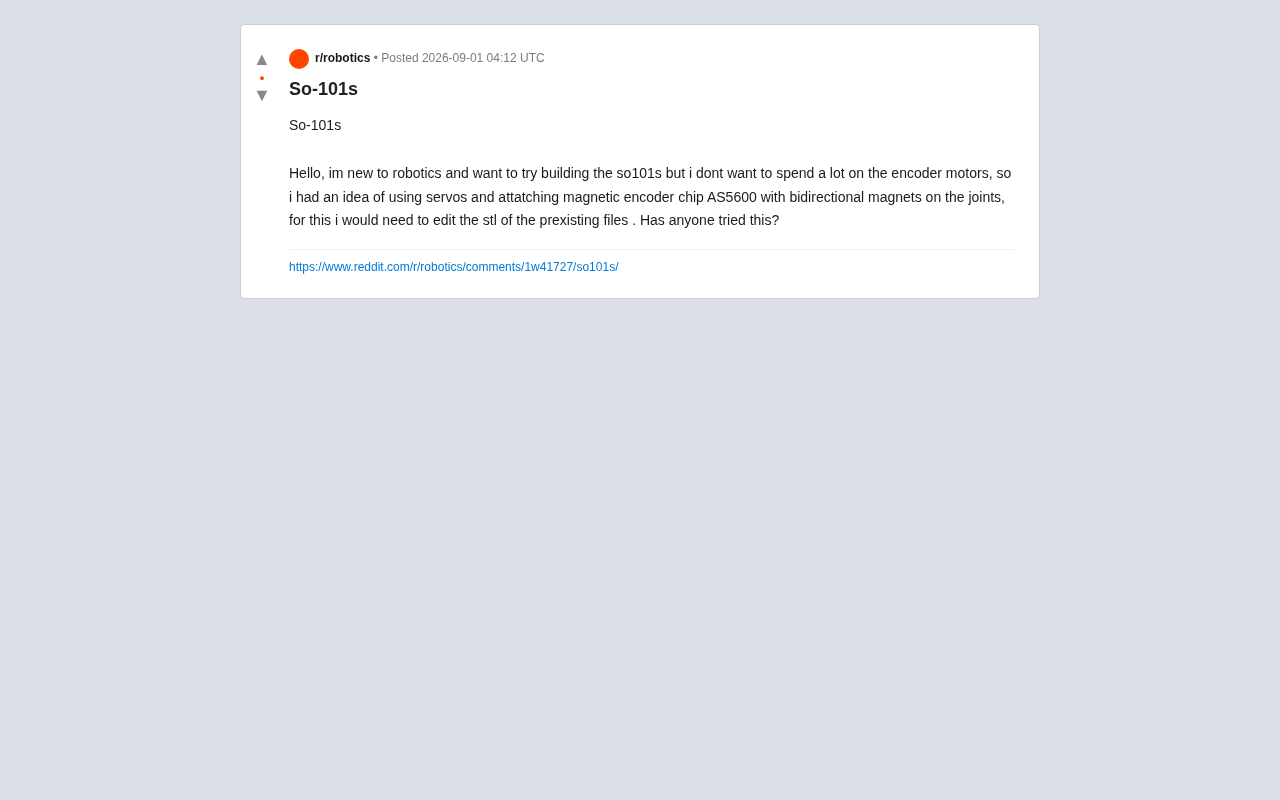

近日，一位机器人领域的新手在Reddit上提出了一个颇具工程思维的问题：他想搭建SO-101，但不愿在昂贵的带编码器电机（encoder motors）上投入过多预算，于是构思了一套替代方案——用普通舵机搭配AS5600磁编码器芯片和双向磁铁，实现关节位置的闭环反馈。

这个想法看似简单，却触及了低成本机器人设计中的核心权衡：如何在不牺牲太多精度的前提下，把昂贵的伺服系统换成廉价元件的组合。

AS5600磁编码器的工作原理与替代逻辑

编码器电机为什么这么贵

SO-101官方推荐使用的舵机（如Feetech STS3215系列）内置了位置反馈机制，能够精确报告关节的当前角度。STS3215是一款串行总线舵机（serial bus servo），采用单线半双工TTL串口通信协议，支持位置、速度、电流等多维度反馈。与传统PWM舵机只能发送控制指令不同，总线舵机允许主控板随时查询当前角度、负载、温度等状态信息，实现真正的闭环控制。传统PWM（脉冲宽度调制）舵机通过接收1-2ms的脉冲信号来确定目标角度，但这是一条单向通信通道——主控板发出指令后无法获知舵机的实际状态。而STS3215这类总线舵机基于类似Dynamixel协议的半双工串行总线架构，所有舵机可以串联在同一条数据线上，每颗舵机拥有唯一ID，主控板通过发送带有ID的数据包来读写任意舵机的寄存器。这种架构不仅大幅简化了布线——6颗舵机只需一条数据线串联——还提供了扭矩限制、速度曲线、多舵机同步运动等高级功能。STS3215的位置分辨率为4096步（12位），扭矩约17kg·cm，这些参数使其非常适合桌面级机械臂应用。

这种一体化设计带来了便利，但价格也随之水涨船高。单颗STS3215价格在15-25美元区间，6轴机械臂需要至少6颗（leader臂和follower臂各一套则需要12颗），仅电机成本就接近100-150美元（单臂），往往占据整个项目预算的大头。而且由于SO-101通常需要一对leader-follower臂来进行遥操作数据采集，实际的舵机开销会翻倍。

AS5600如何实现低成本位置检测

AS5600是一款广受欢迎的非接触式磁旋转位置传感器，由奥地利微电子公司ams-OSRAM开发，是其磁性位置传感器产品线中面向消费级应用的入门型号。ams-OSRAM（前身为ams AG，2020年收购OSRAM后合并）是全球领先的光学和传感器解决方案提供商，其磁性位置传感器产品线覆盖从工业级（AS5047P、AS5048A等支持SPI/ABI接口的高速型号）到消费级（AS5600）的广泛应用场景。AS5600因其极低的价格（单颗通常只有几元到十几元人民币）、简洁的I2C接口和足够的精度，成为了创客社区中事实上的标准磁编码器选择。

其工作原理基于霍尔效应：当载流导体或半导体置于垂直于电流方向的磁场中时，会在第三个方向上产生电压差——这就是1879年由物理学家Edwin Hall发现的霍尔效应。AS5600芯片内部集成了多个霍尔元件阵列（通常为4个成正交排列的霍尔传感器），检测上方径向磁化磁铁产生的磁场矢量方向。这些霍尔元件输出的模拟信号经过信号调理后，通过CORDIC（Coordinate Rotation Digital Computer）算法——一种用迭代移位和加减运算替代三角函数计算的高效数字算法——计算出磁铁的绝对角度。所谓「径向磁化」是指磁铁的南北极沿直径方向分布（而非沿轴向），当这样的磁铁绕中心旋转时，其下方的磁场矢量方向会均匀变化360°。它输出12位分辨率（4096个位置）的绝对角度信息，支持I2C和模拟/PWM输出。理论角度精度约为0.088°（即360°÷4096），但实际精度受磁铁质量、气隙距离、温度漂移、外部磁干扰等因素影响，典型误差在±1°左右。值得注意的是，AS5600提供的是绝对位置信息——上电后无需回零即可直接读取当前角度，这与增量式光学编码器需要原点复位的特性形成对比，对机械臂应用尤为方便。

发帖者的改造思路正是利用这一特性：

• 使用普通廉价舵机提供动力
• 在每个关节处安装AS5600芯片 + 径向磁铁
• 通过AS5600读取关节的真实角度，构建外部闭环反馈

这里需要理解闭环控制的本质意义。在开环控制中，主控板向舵机发送目标角度指令后，并不知道舵机是否真正到达了目标位置——如果遇到外力干扰、齿轮打滑或负载过大，实际位置会偏离预期而系统毫不知情。闭环控制则通过传感器持续测量实际状态，将其与目标值比较后生成误差信号，再由PID（比例-积分-微分）等控制算法调整输出，从而实现精准定位。PID控制器是工业控制中应用最广泛的反馈控制算法：比例项（P）根据当前误差大小成比例输出修正量，积分项（I）累积历史误差以消除稳态偏差，微分项（D）根据误差变化率提供阻尼以减少超调和振荡。三个参数的调优（俗称「调PID」）是嵌入式控制工程中的基本功，也是本改造方案中固件开发的核心挑战之一。

对于机器学习训练中的遥操作（teleoperation）和轨迹回放场景，闭环反馈尤为关键。在LeRobot的典型工作流中，操作者手动移动leader臂完成抓取、放置等任务，系统以50-100Hz的频率记录每个关节的角度序列（即「demonstration」数据）。这些数据随后用于训练行为克隆（Behavior Cloning）或扩散策略（Diffusion Policy）等模型，训练好的模型再驱动follower臂自主执行任务。整个流程中，leader臂关节角度的读取精度直接决定了训练数据的质量——如果角度读数噪声过大或存在系统性偏差，训练出的策略也会继承这些缺陷。

这样一来，就能绕开昂贵的一体化编码器电机，用「廉价舵机 + 廉价传感器」的组合逼近同样的功能。

工程挑战：从STL改造到固件适配

机械结构的改造要点

要落地这个方案，首先必须修改现有的STL三维模型文件。SO-101的关节结构围绕原装电机设计，没有为AS5600芯片和磁铁预留安装位置。

STL（Stereolithography）是3D打印中最常用的三维模型文件格式，最初由3D Systems公司在1987年为其立体光刻（SLA）打印机开发。它用三角面片来近似描述物体表面——一个复杂的曲面会被分解为成千上万个微小三角形的集合。SO-101的所有结构件均设计为FDM（熔融沉积成型）3D打印，用户可直接下载STL文件在消费级打印机（如Creality Ender-3、Bambu Lab A1等）上制造。然而，STL格式本身不包含参数化设计信息——它只描述最终形状的三角网格，不保留「这个孔的直径是5mm」或「这两个面之间的约束关系」等设计意图。这意味着直接编辑STL文件（如用Meshmixer或Blender）非常困难且容易产生网格错误。更合理的做法是使用Fusion 360、SolidWorks或开源的FreeCAD、OnShape等CAD软件，基于原始设计意图重新建模改造部分，再导出为STL打印。SO-101的原始设计文件如果提供了STEP或Fusion 360原生格式，改造会容易得多。改造时还需要考虑3D打印的公差（FDM打印通常±0.2-0.3mm）以及层纹方向对强度的影响——FDM打印件在层间结合方向（Z轴）的拉伸强度通常只有层内方向的30%-50%，关节承力部位的打印方向选择至关重要。

要让磁编码器正常工作，磁铁必须与芯片保持精确的同轴对齐，间距控制在0.5–3mm以内。AS5600数据手册推荐的最佳气隙距离为0.5-3mm，磁铁通常选用直径6mm、高度2.5mm的N35或N52钕铁硼径向磁化圆柱磁铁。具体来说，需要在关节转轴末端设计磁铁座（通常是一个精确尺寸的圆形凹槽，靠过盈配合或胶水固定磁铁），在对应的静止结构上设计芯片安装槽（需要考虑PCB小板的固定方式和接线走线空间）。任何轴向偏移或倾斜都会显著降低读数精度——AS5600的自动增益控制（AGC）功能可以在一定范围内补偿气隙变化，但无法修正偏心误差带来的角度非线性。

三个必须解决的技术难点

从工程角度看，这套方案还需克服以下现实问题：

• 磁干扰问题：舵机内部电机产生的磁场可能干扰AS5600读数。直流电机在运转时，转子绕组产生的旋转磁场和永磁体的静态磁场都会向外辐射。若传感器距离电机过近（尤其在10mm以内），这些杂散磁场可能叠加在目标磁铁的信号上，导致角度读数出现周期性波动。解决方案包括：使用坡莫合金（mu-metal）薄片进行磁屏蔽、在结构设计上拉开传感器与电机的物理距离（建议至少15-20mm）、选择磁场更强的N52磁铁以提高信噪比。AS5600的AGC寄存器值可以作为磁场质量的诊断指标——如果AGC值过高或过低，说明磁场强度不在最佳范围内。

• 机械间隙补偿：普通舵机齿轮存在回程间隙（backlash），外部编码器虽然能测量真实角度，但控制算法需要额外补偿这些非线性误差。回程间隙是指齿轮传动系统在反向运动时，由于齿轮齿面之间存在微小间隙而产生的空行程角度。这种间隙在制造中不可避免——它既是齿轮啮合所必需的润滑空间，也是加工精度限制的结果。廉价舵机通常使用注塑成型的塑料齿轮组（如尼龙或POM材质），其回程间隙可达1°-3°，而高端总线舵机采用金属齿轮（黄铜或钢制）和更精密的CNC加工工艺，间隙可控制在0.5°以内。在机械臂应用中，多个关节的间隙会产生累积效应——如果每个关节有2°的间隙，根据机械臂的D-H运动学模型计算，末端执行器在最大伸展姿态下的位置不确定性可能达到厘米级别。即使外部编码器能准确测量关节角度，间隙导致的传动死区仍然会使控制响应变得非线性：在换向瞬间，电机转动了但关节输出轴不动，造成控制信号与实际运动之间的相位延迟。需要在控制算法中引入死区补偿（在检测到换向时额外施加补偿脉冲）或使用更高级的模型预测控制（MPC）策略，甚至可以用神经网络学习间隙的非线性特性进行前馈补偿。

• 控制固件重写：SO-101的官方控制方案基于原装舵机的反馈协议编写，LeRobot的Python驱动层直接通过串口与STS3215通信，调用读写位置寄存器的API。改用外部AS5600后，需要自行编写读取角度和闭环控制的固件逻辑。这意味着需要在微控制器（如ESP32或Arduino）上实现：I2C通信驱动读取AS5600角度、PWM信号生成控制舵机、PID控制器闭环计算、以及与上位机的通信协议。工作量不容小觑。此外还有一个容易被忽视的布线问题：AS5600的I2C地址是固定的（0x36），这意味着一条I2C总线上只能挂一颗AS5600。I2C（Inter-Integrated Circuit）是一种广泛使用的两线制串行通信协议，通过SDA（数据线）和SCL（时钟线）连接多个设备，每个设备通过唯一的7位地址来区分。当多个设备具有相同地址时，它们的信号会在总线上冲突，导致无法正常通信。6轴机械臂需要使用I2C多路复用器（如TCA9548A，一款8通道I2C多路复用器，允许将一条I2C总线扩展为8条独立子总线，每条子总线可以挂载地址相同的设备）或为每个传感器分配独立的I2C总线（某些微控制器如ESP32支持多个硬件I2C外设），这增加了硬件布线和软件驱动的复杂度。其升级版AS5600L支持通过I2C命令编程设置地址（可选范围0x00-0x7F），但价格也相应更高，单颗约在AS5600的2-3倍。另一个值得考虑的替代方案是AS5048A，它支持SPI接口，可以通过片选信号（CS）轻松区分多个设备，但需要更多的GPIO引脚。

方案可行性：社区经验与实际考量

从机器人DIY社区的普遍经验来看，「舵机 + 外部磁编码器」的思路并非天方夜谭。不少低成本机械臂和云台项目都采用过类似架构，AS5600因其易用性和低价，是这类改造中的常客。开源电机控制项目SimpleFOC（Simple Field Oriented Control）也广泛使用AS5600作为无刷电机的角度反馈传感器，积累了大量的应用经验和调试文档。SimpleFOC是一个基于Arduino的开源无刷电机FOC控制库，其核心思想是用软件实现磁场定向控制算法，配合低成本的电机驱动板和位置传感器，让创客也能实现工业级的电机控制性能。该项目的GitHub仓库和社区论坛中有大量关于AS5600安装调试的实战帖子，包括如何诊断磁铁偏心、如何滤波降噪、如何处理I2C通信延迟等问题，这些经验可以直接迁移到SO-101的改造中。

不过，把它成功移植到SO-101上仍需投入相当的工程精力，尤其是在CAD建模和固件开发方面。对于一位自称「机器人新手」的用户而言，这条路径的学习曲线可能比直接购买标准套件更陡峭——但也正因如此，学习收获也更加扎实。从控制理论（PID调优、闭环系统稳定性分析）、嵌入式编程（I2C驱动、实时控制循环）到机械设计（公差分析、3D打印工艺），这个改造项目几乎覆盖了机器人工程的全部核心知识领域。从教育角度来看，这种「被问题驱动的学习」（Problem-Based Learning）往往比按部就班地学习教材更高效——当你必须让一个真实的机械臂动起来时，抽象的控制理论公式会突然变得生动而紧迫。

你可能没注意到，该帖子目前仍在寻求社区中的实践案例，尚未获得成熟的验证反馈。低成本替代方案在理论上成立，但实际落地效果如何，仍有待更多实测数据佐证。一个值得关注的评估维度是：对于LeRobot框架中模仿学习的典型任务（如抓取、码垛），关节角度精度需要达到什么水平才能训练出有效的策略？如果AS5600方案的综合精度（包含编码器噪声、机械间隙、控制延迟等因素）能控制在±2°以内，对于许多入门级任务可能已经足够。

低成本DIY机械臂的取舍建议

这位发帖者的思路体现了开源硬件社区最可贵的精神——不满足于照搬现成方案，主动寻找成本与性能的最优解。用AS5600替代昂贵编码器电机，本质上是一次「解耦」操作：把动力和感知分离，分别用最廉价的元件实现。这种思路在工程设计中有一个经典的类比——模块化设计哲学（Modular Design Philosophy），即通过标准化接口将系统分解为可独立替换的模块，从而在每个模块层面寻找最优的性价比方案。

对于预算有限的初学者，这类探索值得鼓励。但也需要清醒地认识到，一体化电机的高价背后对应着更高的集成度、更少的调试麻烦和更好的可靠性。工程中有一个常被引用的经验法则：系统的总成本不仅包括物料成本（BOM cost），还包括开发时间成本（engineering cost）和调试失败的风险成本（risk cost）。省下50美元的硬件费用，可能需要额外投入50小时的开发调试时间——这笔账是否划算，因人而异。是否值得为了省钱而承担额外的工程复杂度，取决于你的目标是尽快跑通一个可用系统，还是享受折腾与深度学习的过程。

如果你也在考虑类似的DIY机器人改造方案，不妨从修改STL文件、验证AS5600磁编码器对齐精度的小实验入手——比如先做一个单关节的概念验证（Proof of Concept），在面包板上搭建Arduino + AS5600 + 舵机的最小闭环系统，确认精度和响应速度满足要求后，再逐步积累经验决定是否全面铺开到6轴。这种渐进式验证策略可以有效降低一次性投入过大却发现方案不可行的风险。

核心要点

• SO-101机械臂的成本困境：开源机械臂SO-101的舵机成本占项目预算大头，推动爱好者探索低成本替代方案
• AS5600磁编码器替代方案：用廉价舵机搭配AS5600磁位置传感器实现外部闭环反馈，理论上可大幅降低硬件成本
• 核心工程挑战：磁干扰屏蔽、齿轮回程间隙补偿、I2C地址冲突解决、控制固件重写是四大关键技术难点
• 机械改造的可行性：需要修改3D打印结构件以精确安装磁铁和传感器芯片，同轴对齐精度直接影响测量质量
• 成本与复杂度的权衡：省下硬件费用的代价是显著增加的开发调试工作量，适合以学习为目标的DIY爱好者而非追求快速出成果的用户
