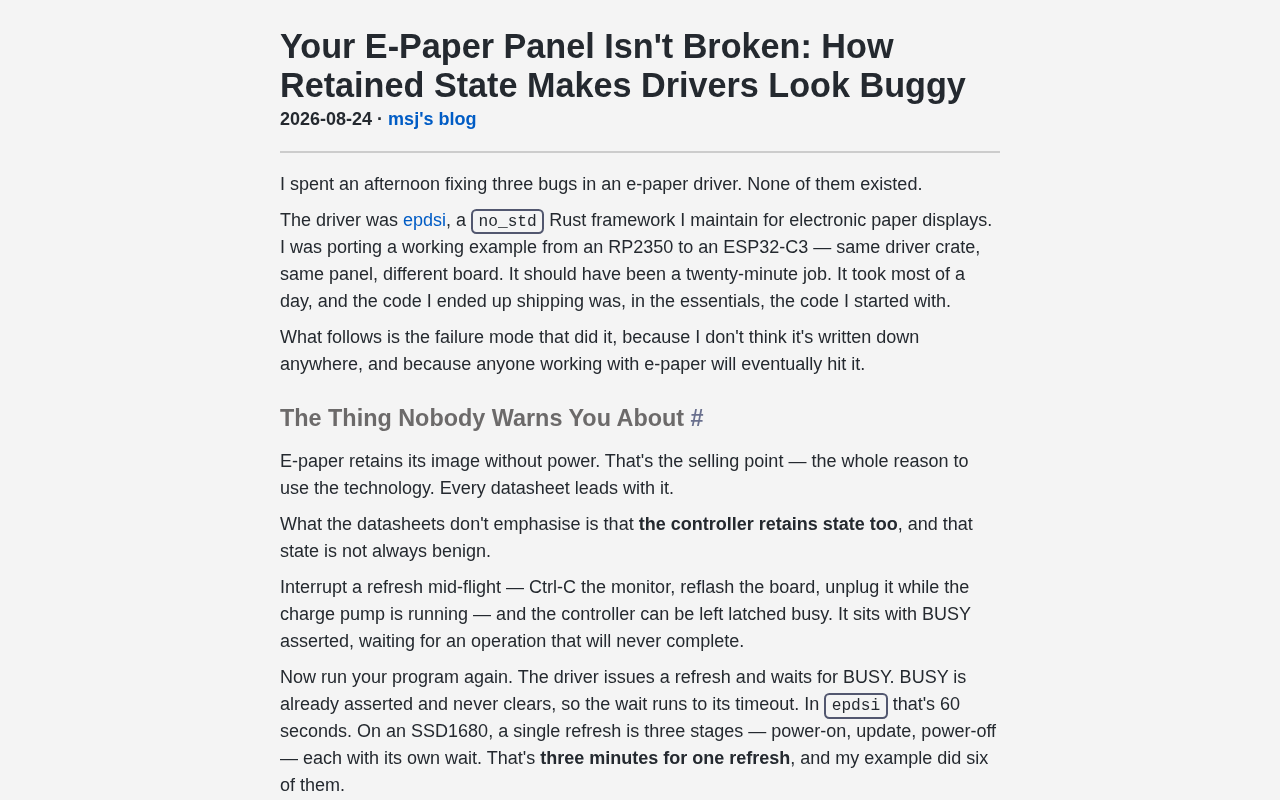

电子纸驱动调试踩坑：状态保持特性导致的常见问题与解决方案

电子纸（E-Paper）显示屏凭借低功耗和类纸质阅读体验，在电子标签、电子书阅读器等场景中被广泛采用。然而，电子纸独有的状态保持（Retained State）特性，常常让驱动开发者在调试过程中掉进坑里——误以为硬件故障或代码存在缺陷，实则是对硬件行为的理解不到位。

什么是电子纸的状态保持特性

电子纸与传统LCD、OLED显示屏最大的区别在于它的双稳态特性。屏幕上一旦显示了图像，即使完全断电,图像依然保留在屏幕上不会消失。

这种特性源自电子纸的物理工作原理：通过电场控制微胶囊中黑白带电颗粒的位置，颗粒定位完成后，无需持续供电即可维持显示状态。具体来说，电子纸采用的是电泳显示（Electrophoretic Display，EPD）技术，由E Ink公司在上世纪90年代末率先商业化。其基本结构是在两层透明电极之间填充数百万个直径约40-60微米的微胶囊，每个微胶囊内悬浮着带正电的白色二氧化钛颗粒和带负电的黑色碳粉颗粒。当上下电极施加不同极性的电压时，对应颜色的颗粒会被吸引到观察面或背离观察面，从而形成黑白图像。由于颗粒在微胶囊内的位置受到粘滞力和范德华力的约束，撤去电场后颗粒不会自行移动——这就是双稳态特性的物理基础。

与之形成对比的是，LCD需要持续的背光和液晶偏转电压来维持画面，OLED则依赖有机发光材料的持续通电激发。电子纸在静态显示时的功耗为零这一特点，使其理论待机时间可以达到数月甚至数年，这也是电子货架标签（ESL）和电子书阅读器选择电子纸的核心原因。

近年来，E Ink还推出了三色（黑白红/黄）和彩色（Kaleido、Gallery）系列产品，其原理类似但使用了更多种类的带电颜料颗粒，刷新控制也更为复杂。彩色电子纸中的Kaleido系列在黑白电泳层上方叠加了彩色滤光片阵列（CFA），而Gallery系列（又称ACeP，Advanced Color ePaper）则在单个像素内使用四种不同颜色的带电颜料颗粒，通过精确控制电压波形将不同颜色颗粒移动到不同层次，实现全彩显示，但刷新时间也相应延长到数十秒。

这使得电子纸成为超低功耗显示方案的理想选择，但也给驱动开发埋下了一个不容忽视的隐患——当你修改驱动代码并重新加载时，屏幕上可能仍然显示着上一次运行的内容，新代码的输出和预期完全对不上。

调试困境：屏幕看起来像是坏了

在传统显示屏的开发流程中，每次驱动初始化屏幕都会归零（黑屏或默认状态），代码变更的效果一目了然。但电子纸的状态保持特性直接打破了这个假设。

以下是开发中最常遇到的几类问题：

残影叠加问题

新写入的内容与旧内容叠加显示，画面一团混乱。开发者很容易将其归咎于刷新算法错误或显存管理问题，但实际上只是因为屏幕保留了前一次运行时写入的图像，新内容覆盖不彻底所致。

这里需要理解电子纸驱动IC内部的波形表（Waveform Look-Up Table, LUT）机制。电子纸的刷新并不是简单地施加一次电压，而是需要按照精确的时序施加一系列电压脉冲序列。波形表定义了从任意旧灰度到任意新灰度的转换路径，每一帧持续约20-30毫秒，一次完整的全刷新可能包含数十帧。

波形表本质上是一个多维查找表，其输入维度包括：当前像素的旧灰度值、目标新灰度值、当前帧序号以及环境温度区间，输出则是该帧该像素应施加的电压极性（正压、负压或零）。以一块支持16级灰度的电子纸为例，波形表需要定义16×16=256种灰度转换路径，每种路径又包含数十帧的电压序列，数据量相当可观。

驱动IC内部通常维护两块RAM（旧图像RAM和新图像RAM），波形引擎根据两块RAM中每个像素的灰度差异来选择对应的驱动波形。当驱动程序重新加载后，旧图像RAM中的数据可能已经不再反映屏幕上的实际内容——例如上一次运行时RAM中存储的是全白图像，但随后另一段程序又刷新了屏幕内容，而新加载的驱动并不知晓这一变化。这就导致波形引擎选择了错误的转换路径，最终表现为残影叠加。

初始化验证失败

驱动初始化完成后，你期望屏幕上出现特定的测试图案，结果看到的却是上一次运行的遗留内容。这很容易让人误判初始化流程有bug，开始逐行排查初始化序列，白白浪费时间。

这个问题在使用JTAG调试器或通过SSH反复部署固件的快速迭代开发场景中尤为突出。开发者可能在几分钟内多次重启驱动程序，每次都期望看到初始化阶段的测试图案，但由于驱动初始化代码仅配置了寄存器和时序参数而没有执行实际的屏幕刷新，屏幕上始终停留着某一次历史运行的画面。更隐蔽的情况是，初始化代码确实发送了图像数据到驱动IC的RAM中，但忘记发送刷新触发命令（通常是Display Update Control和Master Activation命令序列），导致数据只存在于IC内部RAM而未被驱动到屏幕上。

局部刷新结果难以解释

开发局部刷新功能时，旧内容的保留会让测试结果变得扑朔迷离。你可能花了大量时间检查刷新区域的坐标计算逻辑，却忽略了最根本的原因——屏幕上的起始状态并不是你以为的那样。

局部刷新的复杂性还在于不同驱动IC对局部刷新窗口的定义方式不尽相同。有些IC要求局部刷新区域按8像素或16像素对齐（因为内部RAM的最小寻址单位是字节），有些IC在局部刷新时只更新指定矩形区域内的像素但会读取全屏旧图像RAM作为参考。如果旧图像RAM中的数据与屏幕实际显示不一致，即使局部刷新的坐标和数据完全正确，刷新结果也会因为波形引擎基于错误的"旧状态"计算转换路径而出现异常。这种问题在调试时极难定位，因为同一段代码在第一次运行时可能表现正常（此时旧RAM状态与屏幕一致），而在后续运行时就出现问题。

正确的电子纸驱动开发实践

理解了状态保持特性之后，调整调试策略其实并不复杂。关键是在开发流程中建立几个明确的规范。

初始化时强制全屏清空

在驱动初始化阶段，始终执行一次全屏白色或黑色刷新，确保屏幕上的残留内容被彻底清除。这一步应当作为驱动程序的标准初始化流程，而不是可选操作。跳过这一步就相当于在不确定初始状态的情况下开始绘图，后续所有的显示结果都不可信。

全刷新过程中的黑白闪烁虽然在用户体验上不够理想，但它本质上是波形引擎将所有颗粒先驱动到一个极端状态再归位的过程，这是消除未知历史状态的唯一可靠方式。从物理层面理解，全刷新时波形会先施加一个方向的电压将所有颗粒拉到同一侧（例如全黑），再施加反向电压将颗粒推到另一侧（全白），这个过程可能重复两到三个周期。每个周期都会让颗粒经历一次完整的位移，逐步消除因长期静置或不完整刷新而导致的颗粒位置偏差——这就是为什么全刷新虽然闪烁但能彻底消除残影的原因。

此外，波形表通常由电子纸面板厂商针对特定面板型号和工作温度范围标定，存储在驱动IC的**OTP（一次性可编程存储器）**或外部Flash中。OTP是一种只能被编程一次的非易失性存储器，面板厂商在出厂前将针对该面板特性标定的波形数据写入其中，驱动IC在上电时自动加载。而对于需要灵活更新波形的应用场景，波形数据也可以存储在外部SPI Flash中，由主控在初始化阶段通过SPI接口加载到驱动IC的SRAM中。

温度对电泳颗粒的运动特性影响显著——低温时悬浮液粘度增大，颗粒运动变慢，需要更长的驱动脉冲和更高的电压；高温时颗粒运动加快，过强的驱动信号反而可能导致过冲。因此许多电子纸模组内置温度传感器（通常集成在驱动IC内部或作为外部NTC热敏电阻），驱动程序需要根据当前温度选择对应的波形表，才能保证清屏和后续刷新的效果。

实现专用的清屏函数

编写一个专门的清屏函数，利用电子纸控制器提供的快速清屏模式或全屏单色刷新来完成。部分电子纸驱动IC（如SSD1680、IL3829等）内置了专用的清屏命令，执行速度明显快于常规刷新流程，开发时值得优先采用。

以SSD1680为例，它由Solomon Systech出品，支持最大200×200分辨率的黑白/红三色电子纸面板，内部集成了显存（RAM）、升压电路（将3.3V输入电压升压到面板驱动所需的±15V左右）和波形引擎，可通过SPI接口接收主控命令。IL3829（又称SSD1675）则支持更高分辨率，常见于2.9英寸和4.2英寸面板。

在更大尺寸的电子纸应用中，还可能遇到UC8176、IT8951等驱动IC，其中IT8951是一款带有独立处理器和较大显存的控制器，专门面向6英寸及以上的高分辨率电子纸面板，支持16级灰度显示和更复杂的图像处理功能。

这些驱动IC的典型工作流程是：主控通过SPI写入图像数据到IC内部RAM → 发送刷新触发命令（通常是Display Update Control 2命令配置刷新参数，然后Master Activation命令启动刷新引擎） → IC自动按波形表逐帧驱动面板 → 刷新完成后通过BUSY引脚（低电平有效或高电平有效，取决于具体IC型号）通知主控。SPI通信速率通常可达20MHz，但实际瓶颈在于波形驱动过程本身——一次全刷新可能需要1-3秒，而三色面板的红色/黄色刷新甚至需要10-15秒。

理解这个工作流程有助于正确实现清屏函数——清屏时需要同时将旧图像RAM和新图像RAM都填充为相同的单色值（通常是0xFF代表全白或0x00代表全黑），确保波形引擎识别到"无变化"的状态，从而在后续刷新中以正确的基准开始工作。

合理管理刷新模式

电子纸通常支持多种刷新模式，各有适用场景：

• 全刷新（Full Refresh）：经历黑白闪烁过程，能彻底消除重影，适合初始化和大面积内容切换
• 快速刷新（Fast Refresh）：刷新速度更快但可能残留轻微重影
• 局部刷新（Partial Refresh）：只更新指定区域，响应最快但重影累积最明显

这三种模式的差异本质上在于使用了不同的波形表：全刷新使用的波形（通常称为GC16，即16级灰度全刷新模式）会先将所有像素驱动到黑色再驱动到白色（这就是肉眼可见的闪烁），以确保颗粒充分归位消除残影；而局部刷新和快速刷新使用的简化波形（如DU模式即Direct Update，仅支持黑白二值显示，或A2模式即Animation模式）跳过了这些中间步骤，速度更快但牺牲了显示质量。

DU模式的刷新时间通常在260毫秒左右，而A2模式甚至可以达到120毫秒以内，接近传统LCD的响应速度，但仅支持黑白二值且残影明显。在实际产品中，常见的策略是每执行若干次局部刷新后自动插入一次全刷新（例如Kindle在每翻6-10页后进行一次全刷新），以防止重影累积到影响可读性的程度。

某些高端应用还会实现自适应刷新策略，根据图像内容的变化幅度自动选择合适的刷新模式——例如翻页时使用全刷新，而仅更新时钟数字时使用局部刷新。

在调试阶段，建议优先使用全刷新模式验证显示逻辑的正确性，确认无误后再切换到快速刷新或局部刷新进行优化。

添加调试辅助接口

在开发阶段，可以通过sysfs或ioctl暴露手动清屏接口，方便测试时快速重置显示状态，省去重启设备或重新加载驱动的麻烦。一条简单的命令就能让屏幕回到已知状态，大幅提升调试效率。

在Linux内核驱动开发中，sysfs是一种通过虚拟文件系统暴露设备属性的机制，位于/sys目录下，用户空间可以通过简单的文件读写操作与驱动交互。例如，开发者可以创建/sys/class/epd/clear这样的节点，向其写入触发值即可执行清屏操作——实现上只需在驱动中定义一个store回调函数，当用户执行echo 1 > /sys/class/epd/clear时，该回调被触发并调用清屏逻辑。sysfs的优势在于简单直观，不需要编写专门的用户态工具。

ioctl（input/output control）则是另一种用户空间与内核驱动通信的方式，通过设备文件（如/dev/epd0）的ioctl系统调用传递自定义命令码和参数，适合需要传递复杂数据结构的场景，例如指定局部刷新的坐标和尺寸、设置刷新模式、查询当前温度等。ioctl命令码通常使用内核提供的_IO、_IOR、_IOW、_IOWR宏来定义，以避免与其他驱动的命令码冲突。

在嵌入式Linux生态中，电子纸驱动也可以选择实现为标准的framebuffer设备（/dev/fb0）或DRM（Direct Rendering Manager）设备，从而与现有的Linux图形栈兼容，但这要求额外处理电子纸特有的刷新时序和模式切换逻辑。

在实际项目中，这类调试接口通常通过条件编译宏（如CONFIG_EPD_DEBUG）控制，确保只在开发构建中启用，避免在生产固件中引入不必要的攻击面。此外，一些团队还会在调试版本中实现串口命令解析器，支持通过串口终端发送ASCII命令来控制电子纸的刷新、清屏和参数调整，这在没有网络连接的嵌入式硬件调试场景中尤其实用。

从电子纸驱动看嵌入式开发的通用教训

电子纸驱动中遇到的这个坑，本质上反映了嵌入式开发中一个普遍性问题：硬件的实际行为与开发者的心智模型不匹配。

长期使用LCD和OLED的经验让我们默认了"断电即清空"的行为模式，而电子纸的持久显示特性恰恰违反了这个假设。这提醒我们，做硬件驱动开发时必须深入理解目标硬件的工作原理和特殊行为，不能简单套用其他类似设备的经验。

仔细阅读数据手册（Datasheet）、研究厂商提供的应用笔记（Application Note）、对硬件特性进行系统性测试，这些步骤看似基础却不可省略。值得一提的是，电子纸厂商提供的参考驱动代码质量参差不齐，有些厂商的示例代码仅在特定开发板上验证过，直接移植到其他平台时可能存在时序不匹配、引脚定义不一致等问题。因此，除了阅读文档外，使用逻辑分析仪或示波器抓取SPI通信波形，对照数据手册逐一验证命令序列和时序参数，是定位底层驱动问题最可靠的方法。

更进一步说，对于电子纸这类具有状态保持特性的设备，开发者需要建立起**"有状态硬件"**的思维方式：驱动程序必须主动管理和重置硬件状态，而不是假设每次初始化都能拿到一个干净的起点。这种思维同样适用于EEPROM、铁电存储器（FRAM）等其他具有持久状态的硬件组件。

EEPROM（电可擦除可编程只读存储器）通过浮栅晶体管中的电荷存储数据，断电后数据保持数十年，但写入次数通常限制在100万次左右，并且每次写入需要数毫秒的编程时间，在此期间器件不响应新的写入请求。FRAM（铁电随机存取存储器）则利用铁电材料（如锆钛酸铅PZT）的极化方向来记录数据，兼具RAM级别的读写速度（纳秒级访问时间）和非易失性，写入寿命可达万亿次以上，且无需等待编程时间，因此特别适合需要频繁写入的数据日志和配置存储场景。

在更广泛的嵌入式领域，具有状态保持特性的硬件还包括MRAM（磁阻随机存取存储器，利用磁隧道结的电阻变化存储数据）、带有备份寄存器（Backup Register）的RTC芯片（由纽扣电池供电维持寄存器内容）、以及带有非易失性配置寄存器的传感器芯片等。对这些器件进行驱动开发时，都需要遵循"先读取或重置状态，再执行操作"的原则，避免因未知的历史状态导致不可预测的行为。

在软件架构层面，一种有效的实践是在驱动中实现状态追踪机制——在非易失性存储中记录最后一次成功写入的状态信息，使驱动重新加载后能恢复对硬件当前状态的感知，而不是盲目地假设一个默认状态。

核心要点

• 电子纸的双稳态特性意味着断电后屏幕内容不会消失，驱动开发必须主动管理显示状态
• 调试时遇到残影叠加、初始化验证失败等问题，首先排查是否是状态保持导致而非代码缺陷
• 驱动初始化流程中必须包含全屏清空步骤，建立已知的显示起始状态
• 理解波形表（Waveform LUT）机制是正确实现不同刷新模式的基础
• 调试阶段优先使用全刷新模式，通过sysfs/ioctl暴露调试接口提升效率
• 建立"有状态硬件"的思维方式，这一原则适用于所有具有非易失性特征的硬件组件
