Draw.io Skill：让AI Agent画出专业架构图的开源工具

一个被忽视的痛点：Agent 会写代码，却不会画图

如果你经常和 AI 编程助手打交道，一定遇到过这样的场景：你让它"画一个系统架构图"，它给你回一段 Mermaid 代码。这段代码在 GitHub 上能渲染显示，但当你想用 Draw.io 进一步编辑时却无从下手；你想让它使用 Draw.io 的官方图标，它却猜不对，图标位置只剩下一个个空白方块。

这里涉及到两种工具的根本差异：Mermaid 是一种基于文本的图表描述语言，通过类似 Markdown 的语法定义流程图、时序图等，适合在代码仓库的 README 中内联展示，其优势在于版本可控且渲染自动化。但它的输出本质上是只读的 SVG 或 PNG，无法拖拽调整节点位置、无法添加自定义图标，复杂图表的自动布局也十分有限。Mermaid 的渲染引擎基于 D3.js 和 dagre 布局算法，虽然能自动排列节点，但对于超过 30-50 个节点的复杂图表，自动布局往往产生大量交叉连线和密集重叠，用户几乎没有手动干预的空间——你只能调整文本描述的顺序，寄希望于算法给出更好的排布，却无法像在专业绘图工具中那样精确拖拽每个节点到理想位置。dagre 本质上是一个分层有向图布局算法（Layered Graph Drawing），它将节点分配到不同层级后在层内进行排序以减少交叉，这种算法对树形和 DAG（有向无环图）结构效果尚可，但面对复杂的双向引用、环形依赖或需要特定视觉分组的场景就力不从心了。

而 Draw.io（现更名为 diagrams.net）是一个成熟的矢量绘图工具，底层使用 XML（mxGraph 格式）存储图形对象，支持图层、连接点、自定义样式表和上千种官方图标库。mxGraph 是一个开源的 JavaScript 图形库（现已归档，由 Draw.io 团队维护其后继版本），它的 XML 格式将每个图形元素定义为一个 <mxCell> 节点，包含几何信息（位置、尺寸）、样式字符串（颜色、字体、形状类型）和连接关系（source/target 引用）。这种结构化的存储方式意味着程序可以精确地创建、修改、删除任何图形元素，而不像操作像素图那样需要复杂的图像处理。一个典型的 Draw.io 文件结构是：顶层 <mxGraphModel> 包含 <root> 节点，root 下的 <mxCell> 元素通过 id 唯一标识，通过 parent 属性构建层级关系，通过 source 和 target 属性定义连线的起止节点。样式字符串则采用分号分隔的键值对格式（如 shape=mxgraph.aws4.resourceIcon;resIcon=mxgraph.aws4.lambda），这使得 AI 只需学会组合正确的样式关键字就能使用完整的图标库。对于 AI Agent 来说，生成符合 mxGraph schema 的 XML 文本，本质上与生成代码一样是一个序列化输出问题，这为程序化生成可编辑图表提供了天然的技术基础。

Agent 如果只能输出 Mermaid，用户就被锁在"只能看不能改"的困境中。

代码 Agent 已经能帮我们写函数、改 Bug、重构模块，但在"可视化表达"这件事上却几乎是空白。无论是代码库的模块结构、Kubernetes 集群拓扑，还是 SQL 表之间的关系，Agent 往往无法生成真正可用、可编辑的专业图表。

据 B 站「Agent 技能库」的介绍，一个名为 Draw.io Skill 的开源工具，正是为了补上这个缺口而生——它让 AI Agent 用自然语言生成专业的 Draw.io 图表。

Draw.io Skill 是什么：AI Agent 的专业绘图技能

Draw.io Skill 是一个面向 AI Agent 的技能扩展，核心目标是让 Agent 能够通过自然语言指令，直接产出可编辑的专业 Draw.io 图表，而不再是那种"看得见、改不动"的 Mermaid 片段。

从技术架构来看，它利用了当前主流代码 Agent 的"工具调用"（Tool Use / Function Calling）机制。这一机制最初由 OpenAI 在 2023 年 6 月随 GPT-3.5/4 的 API 更新引入，随后 Anthropic（Claude）、Google（Gemini）等厂商也相继支持。其核心思想是：LLM 本身不直接执行外部操作，而是在推理过程中输出结构化的函数调用请求（包含函数名和参数），由外部运行时环境执行后将结果返回给模型。这种设计将"思考"与"行动"解耦，模型专注于理解意图和规划步骤，而具体的文件读写、API 调用、图表生成等操作则由可信赖的外部工具完成，既提高了可靠性也增强了安全性。从实现层面看，Tool Use 的技术基础是模型经过了专门的指令微调（Instruction Fine-tuning），使其学会在适当时机输出符合特定 JSON Schema 的函数调用格式，而非自由文本。这要求模型不仅理解用户意图，还需要将意图准确映射到可用工具的参数空间——这本质上是一个意图识别 + 槽位填充（Slot Filling）的问题，与传统对话系统中的 NLU 模块异曲同工，只是 LLM 将这两个步骤统一在了一次前向推理中完成。

Agent 本体负责推理和规划，而具体的执行动作——如创建节点、添加连接、设置样式、导出文件——则通过外挂的技能工具函数来完成。Draw.io Skill 向 Agent 注册了一系列可调用的工具，Agent 在收到用户的自然语言指令后，通过多步推理选择合适的工具序列来完成绘图任务。这种模块化架构意味着任何人都可以为 Agent 开发新技能，而不需要修改 Agent 的核心模型——这正是当前 Agent 生态快速扩张的底层逻辑：模型能力固定，但工具生态可以无限扩展。这也是为什么业界将当前的 Agent 架构比喻为"操作系统"：LLM 是内核，负责调度和决策；而各种 Skill/Tool 则类似于应用程序，通过标准化的接口（如 Anthropic 的 Tool Use Protocol、OpenAI 的 Function Calling Schema）与内核交互，形成一个可组合、可扩展的软件生态。

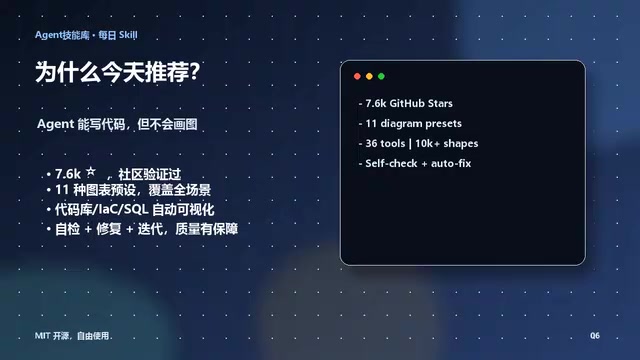

它的几个关键数据颇具分量：

• 11 种图表预设：覆盖常见的架构图、流程图、ER 图等场景
• 36 种工具：为 Agent 提供丰富的绘图能力
• 超过 1 万个官方图标：包括 AWS 等主流云厂商的标准图标
• 7.6K GitHub Star、211 次提交、MIT 开源协议

简单来说，你对 Agent 说"画一个微服务电商架构"，它就能返回一张带有官方 AWS 图标的专业架构图，并支持导出为 PNG、SVG、PDF 等格式。这与过去只能得到一段代码的体验，完全是两个层级。

真正的杀手锏：从代码自动生成可视化图表

这个 Skill 最值得关注的能力，其实不是"画图"本身，而是让 Agent 理解你的项目结构，并自动可视化。

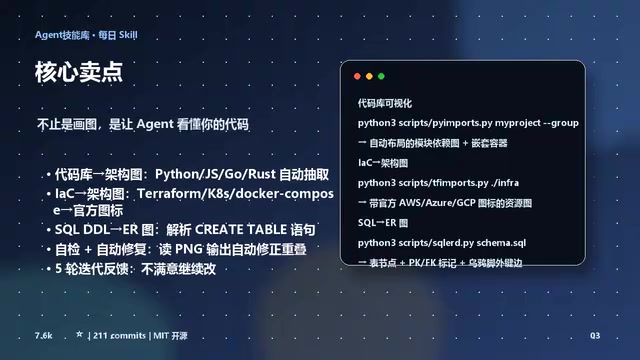

代码即图表：支持多种项目类型

根据介绍，它支持几类典型的"代码即图表"场景：

• Python 项目：一键生成模块依赖图，让复杂的引用关系一目了然。对于大型 Python 项目而言，模块间的 import 关系往往错综复杂，循环依赖、隐式耦合等问题很难从代码层面直观发现，可视化依赖图能帮助团队快速识别架构隐患。Python 的动态特性使得依赖分析比静态语言更为复杂——除了显式的 import 和 from...import 语句，还存在 importlib.import_module() 等动态导入、条件导入（if TYPE_CHECKING）、延迟导入等模式。一个典型的 Django 或 Flask 项目可能包含数百个模块，它们之间的依赖关系形成一张有向图，而循环依赖（A 导入 B，B 又导入 A）会导致 ImportError 或难以追踪的初始化顺序问题。通过可视化这张依赖图，架构师可以快速发现不合理的跨层调用、过度耦合的模块集群，并据此制定重构策略。值得一提的是，Python 社区已有 pipdeptree、pydeps、import-linter 等依赖分析工具，但它们通常只输出文本列表或简单的点阵图（Graphviz DOT 格式），缺乏交互式编辑能力。Draw.io Skill 的优势在于输出的是完全可编辑的矢量图，团队可以在自动生成的基础上手动调整布局、添加注释、高亮关键路径，使其真正成为团队沟通的工具而非一次性的分析产物。

• Terraform 配置：解析基础设施代码，画出带官方云图标的架构图。Terraform 是 HashiCorp 推出的基础设施即代码（IaC）工具，允许开发者用声明式的 HCL（HashiCorp Configuration Language）语言描述云资源（如 VPC、EC2 实例、负载均衡器、RDS 数据库、S3 存储桶等），然后通过 terraform plan 预览变更、terraform apply 一键部署到 AWS、Azure、GCP 等云平台。HCL 的核心抽象是 resource 块，每个块定义一个云资源及其配置参数，资源之间通过引用表达式（如 aws_subnet.main.id）建立隐式依赖关系，Terraform 会自动构建依赖图（内部使用 DAG 数据结构）并按正确顺序创建/销毁资源。一个中型项目的 Terraform 配置可能包含数十个模块、上百个资源定义和复杂的依赖关系，传统做法是手动维护架构图，但随着基础设施频繁变更（每周甚至每天多次部署），文档很快就会过时。Terraform 本身提供了 terraform graph 命令可以输出 DOT 格式的依赖图，但这种图只展示资源间的创建顺序依赖，缺乏视觉层次感（所有资源平铺展示，没有按 VPC/子网/可用区分组），也不包含云厂商的标准图标，在技术评审或向非技术人员汇报时几乎不可用。Draw.io Skill 能直接解析 .tf 文件中的 resource 块和 module 引用，自动提取资源类型（从而匹配对应的 AWS/Azure/GCP 官方图标）和依赖关系，并按照云架构图的最佳实践进行分层布局（如将网络层、计算层、存储层、安全组分别归组），从根本上解决"文档与代码不同步"的问题。

• SQL 建表语句：自动输出 ER 图，直观展现表与表之间的关系。ER 图（Entity-Relationship Diagram，实体关系图）是数据库设计中最核心的可视化手段，由 Peter Chen 于 1976 年在论文《The Entity-Relationship Model—Toward a Unified View of Data》中首次提出，用矩形表示实体（对应数据库中的表）、菱形表示关系、椭圆表示属性。现代变体中最广泛使用的是 Crow's Foot 记号法（也称 IE 记号法），它用连线末端的"鸦爪"符号直观表示一对一、一对多、多对多等基数关系，比 Chen 记号法更紧凑、更适合工程实践。在实际项目中，随着业务迭代，数据库可能膨胀到上百张表，涉及复杂的外键网络、联合索引和跨库引用，手工维护 ER 图几乎不可能——往往是新建表时画了图，后续的 ALTER TABLE 却从不更新文档。该 Skill 的做法是解析 CREATE TABLE 语句中的字段定义（列名、数据类型、约束）和 FOREIGN KEY 约束，自动推断表间关系并生成标准 ER 图。对于没有显式外键约束的表（在 MySQL 的 MyISAM 引擎或某些 NoSQL 风格的使用场景中很常见），它还可以通过列名约定（如 user_id 对应 users.id）进行启发式推断。这种启发式方法并非完美——可能产生误判（如 updated_by 不一定引用 users 表），但在大多数遵循命名规范的项目中准确率相当高，且生成的图表可以手动修正，仍然比从零开始绘制高效得多。这对新成员快速理解遗留系统的数据模型、数据库迁移前的影响评估、以及技术方案评审中的沟通效率都有很高的实用价值。

这意味着 Agent 不再是被动地"照着你的描述画"，而是能够主动读取真实的代码与配置文件，把抽象的工程结构转化为直观的可视化图形。对于需要频繁维护架构文档、梳理依赖关系的团队来说，这是一个实打实的效率工具。

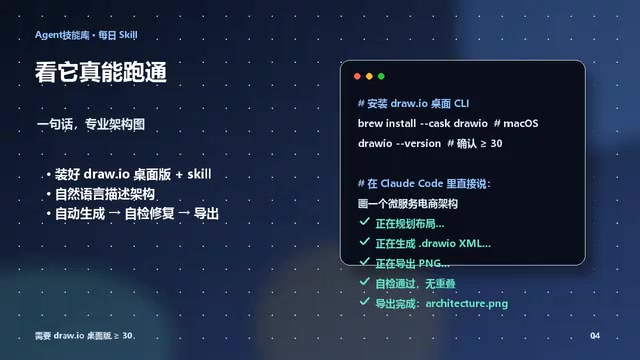

Draw.io Skill 安装与使用流程

安装两步走

安装过程分为两个部分：

1. 先安装 Draw.io 桌面版：作为图表渲染与编辑的底层支撑。Draw.io 桌面版基于 Electron 框架打包，内嵌了完整的 mxGraph 渲染引擎，支持 Windows、macOS 和 Linux 三平台。Electron 是 GitHub 开发的跨平台桌面应用框架，通过将 Chromium 浏览器引擎和 Node.js 运行时打包在一起，允许开发者用 Web 技术（HTML/CSS/JavaScript）构建桌面应用——VS Code、Slack、Notion 等知名应用都采用了相同的技术栈。Draw.io 桌面版不仅是图表编辑器，还提供命令行接口（CLI），允许在无 GUI 环境下将 .drawio 文件批量导出为 PNG、SVG、PDF 等格式——具体命令如 drawio --export --format png --output result.png input.drawio，支持指定页码、缩放比例、背景透明度等参数。这种 headless 导出能力正是 Agent 在服务端环境中生成图片预览所依赖的核心功能，无需启动图形界面即可完成渲染，适合在 CI/CD 流水线或远程服务器上自动化运行。

2. 再安装 Draw.io Skill：可以通过 npx 一键安装，也可以手动克隆到 Claude Code 的 skills 目录

装完即可使用，整体门槛不高。

从自然语言指令到成图的完整流程

以在 Claude Code 中的实际操作为例：当你对它说"画一个微服务电商架构"时，它的工作流程大致如下：

1. 先规划布局：Agent 会先思考各组件的排布方式，包括分层结构（前端层、API 网关层、服务层、数据层）、组件间的逻辑分组和连接方向
2. 生成 Draw.io 的 XML 格式：这是 Draw.io 可编辑图表的原生格式，每个节点对应一个 <mxCell> 元素，包含精确的坐标、尺寸、样式和连接信息
3. 导出为 PNG 并进行自检：检查节点是否重叠、标签是否遮挡
4. 返回结果供你查看

这里的"生成后自检"设计体现了当前 Agent 工程中的一个重要范式——ReAct（Reasoning + Acting）循环与自我验证。ReAct 由 Shunyu Yao 等人在 2022 年的论文《ReAct: Synergizing Reasoning and Acting in Language Models》中提出，其核心思想是让 LLM 在推理（Thought）和行动（Action）之间交替进行：模型先思考下一步该做什么（生成 Thought），然后执行一个动作（生成 Action），观察环境返回的结果（Observation），再基于观察继续推理。这种交替模式使得 Agent 能够根据中间结果动态调整策略，而不是一次性生成最终答案。与之前的 Chain-of-Thought（CoT）纯推理方法相比，ReAct 增加了与外部环境交互的能力；与传统的强化学习 Agent 相比，ReAct 保留了可解释的推理链路，使得调试和改进变得可行。

在 Draw.io Skill 的具体实现中，Agent 在生成图表的 XML 后，会调用 Draw.io 的渲染引擎导出 PNG，然后利用视觉理解能力（多模态模型如 Claude 3.5 Sonnet 可以直接"看"图片并判断布局质量）或规则化的碰撞检测算法（如检查任意两个 mxCell 的几何矩形是否存在交集）来检查常见的视觉问题：节点是否重叠、文字标签是否被遮挡、连线是否交叉过多、整体布局是否超出画布边界。如果检测到问题，Agent 会自动修正布局参数（如调整节点间距、切换布局方向、重新分配分组区域）并重新生成。这种"生成-验证-修正"的闭环大幅提高了一次交互的成功率，类似的思路也被广泛应用在代码生成（生成后运行测试、检查编译错误）、数据分析（生成 SQL 后检查结果合理性）和文档写作（生成后自查事实一致性和格式规范）等场景中。在学术界，这种模式被称为"Self-Refine"或"Iterative Refinement"，已有多篇论文证明其相比单次生成能显著提升输出质量。

如果对结果不满意，你还可以继续用自然语言提出修改要求，让 Agent 迭代调整。这种"规划—生成—自检—反馈"的闭环，让最终产出的图表质量比一次性生成要靠谱得多。

为什么开发者应该关注 Draw.io Skill

代码 Agent 的能力边界正在不断被工具生态拓宽。写代码只是起点，而围绕研发全流程的可视化、文档化、协作化能力，正在成为新的补全方向。这一趋势与"开发者体验"（Developer Experience, DX）运动一脉相承——当代码编写本身已经被 AI 大幅加速后，瓶颈逐渐转移到了沟通、理解和协作环节。根据多项开发者调研（包括 GitHub 的年度开发者报告和 Stack Overflow 的开发者调查），开发者实际编写代码的时间通常只占工作时间的 30-40%，其余时间花在理解现有代码、参加评审会议、编写文档和与团队沟通上。架构图、流程图、部署拓扑图等可视化产物正是这些环节的核心载体——一张清晰的架构图可能比十页文字描述更能在15分钟的技术评审中对齐团队认知。

Draw.io Skill 的价值，恰恰在于它把"图表生成"从一个孤立的手工环节，变成了 Agent 工作流中可以自动衔接的一环。配合超过 1 万个官方图标（涵盖 AWS Architecture Icons、Azure Icons、GCP Icons、Kubernetes Icons、Cisco Network Icons 等主流技术栈的标准视觉符号），输出结果不仅可用，而且足够专业，能直接进入正式文档或汇报材料，无需再打开专业绘图软件从零开始。这些官方图标集之所以重要，是因为每个云厂商都发布了详细的架构图标规范（如 AWS 的《Architecture Icons Guidelines》），规定了图标的使用场景、颜色含义、分组规则和连线约定。使用非标准图标或错误的图标可能导致技术沟通中的歧义——例如，在 AWS 体系中，橙色图标代表计算服务、绿色代表网络服务、蓝色代表数据库服务，这种颜色编码帮助读者在不仔细看标签的情况下就能快速理解架构的功能分区。

对于长期依赖 AI 编程助手的开发者而言，与其在架构图上反复手动调整，不如让 Agent 直接读懂代码、画好图、还能反复修改。MIT 开源协议（Massachusetts Institute of Technology License）是最宽松的开源许可之一，仅要求保留版权声明和许可文本，允许任意使用、复制、修改、合并、发布、再许可和销售，这意味着企业可以自由使用、修改和分发，不存在商业授权风险；可本地部署的特性则确保敏感的代码结构和架构信息不会泄露到外部服务器，这在金融、医疗等合规要求严格的行业中尤为重要——例如，SOC 2、HIPAA、GDPR 等合规框架通常对数据外传有严格限制，一个完全本地运行的绘图工具链可以避免触发这些合规红线。

小结

"Agent 能写代码，但不会画图"——这句话精准点出了当前 AI 编程助手的一个短板。Draw.io Skill 用 11 种预设、36 种工具和上万官方图标，把这块缺口补上了。它不仅能根据自然语言画图，更能读懂你的 Python 项目、Terraform 配置和 SQL 结构，自动生成专业可编辑的图表。

从更宏观的角度看，Draw.io Skill 代表了 Agent 技能生态的一个发展方向：模型的通用推理能力 + 垂直领域的专业工具 = 真正可用的端到端解决方案。这种"大模型 + 小工具"的组合模式正在各个垂直领域被验证——代码领域有 GitHub Copilot + 编译器/测试框架，数据分析领域有 ChatGPT + Code Interpreter，设计领域有 AI + Figma 插件。Draw.io Skill 则是在架构可视化这个细分场景中的成功实践。未来我们很可能看到更多类似的 Skill 出现——从 UI 设计稿生成、API 文档可视化到项目甘特图自动更新——每一个都在把 Agent 从"只会写代码的程序员"推向"全栈研发助手"。

如果你正在使用 Claude Code 这类 Agent，不妨装上试试，让你的 AI 助手真正学会"画图"这件事。
