高速原子力显微镜：纳米尺度动态过程的实时观测革命

让纳米尺度动起来：从静态快照到实时录像

原子力显微镜（Atomic Force Microscope，AFM）自1986年问世以来，一直是纳米科学领域最核心的成像工具之一。AFM由Gerd Binnig、Calvin Quate和Christoph Gerber于1986年发明，是在扫描隧道显微镜（STM）基础上的重要延伸——Binnig因STM的发明与Heinrich Rohrer共同获得了当年的诺贝尔物理学奖。

STM由Binnig和Rohrer于1981年在IBM苏黎世研究所发明，其工作原理依赖量子隧穿效应：当金属探针与导电样品之间的间距缩小至约1纳米时，电子可以"穿越"经典物理不允许的势垒，产生可测量的隧穿电流，电流大小对间距极为敏感（间距每变化0.1纳米，电流变化约一个数量级），由此实现原子级分辨率的表面形貌重建。STM的根本局限在于样品必须导电，这将大量绝缘材料和生物样品排除在外。AFM通过用力信号取代电流信号，彻底突破了这一限制，将纳米分辨率成像能力扩展至绝缘材料和生物样品，极大地拓宽了纳米科学的研究边界。然而传统AFM长期存在一个根本局限：成像速度太慢。扫描一幅高分辨率图像往往需要数分钟，研究者能看到的只是"静态快照"，无法捕捉纳米尺度下动态过程的真实演变。

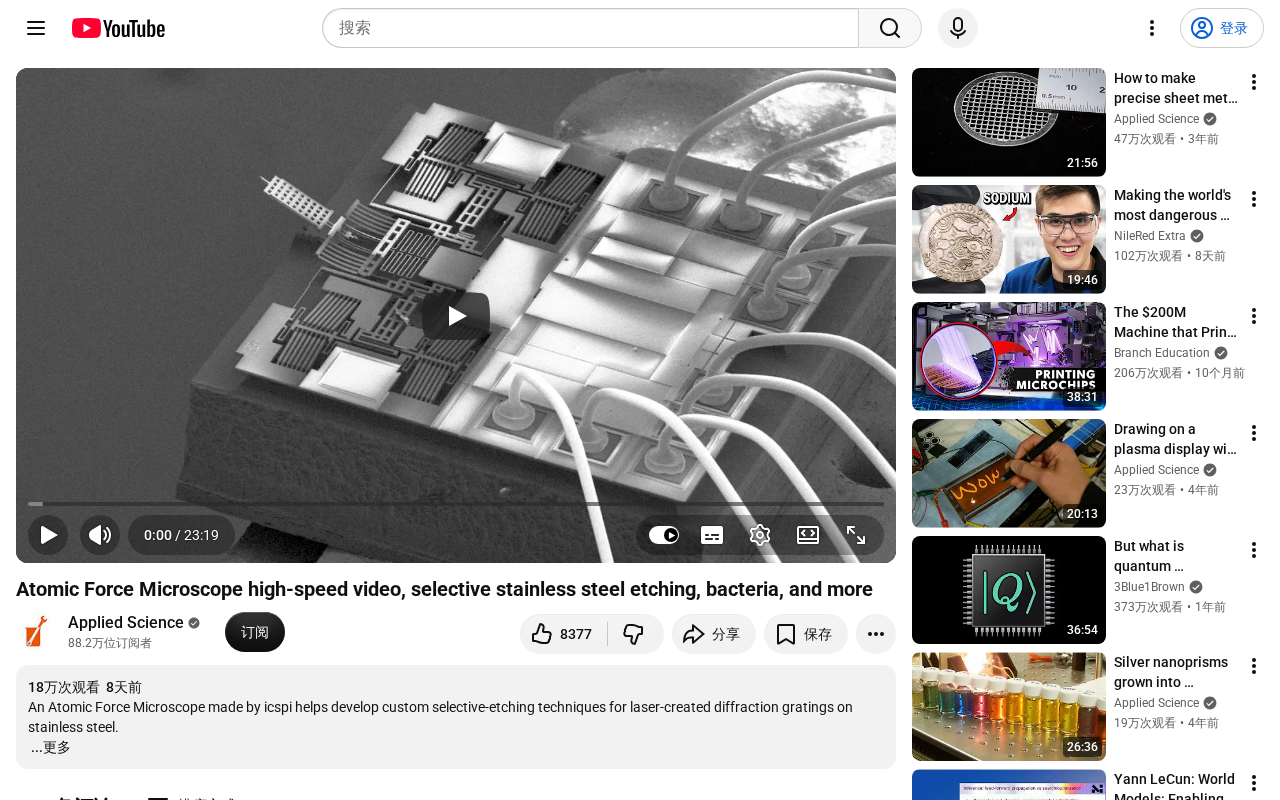

近期在Hacker News上引发关注的一组素材，展示了高速原子力显微镜（High-Speed AFM，HS-AFM）在多个场景下的实时视频——包括不锈钢的蚀刻过程、细菌活动的动态观察等。这些成果标志着显微成像技术从"拍照"迈向"录像"的重要跨越。

原子力显微镜的工作原理

探针如何"感知"表面

原子力显微镜的核心部件是一根极其纤细的悬臂梁探针，其尖端曲率半径可小至几纳米。当探针在样品表面逐点扫描时，尖端原子与样品原子之间会产生微弱的相互作用力，包括范德华力、静电力等。系统通过检测激光在悬臂梁上的反射位移，感知这些微小形变，并逐点重建样品表面的三维形貌。

与依赖导电性的扫描隧道显微镜（STM）不同，AFM可对绝缘体、聚合物、生物样品等各类材料成像，应用范围极为广泛。

传统AFM的速度瓶颈

传统AFM速度慢，根源在于机械扫描系统的响应极限和悬臂梁的谐振频率约束。为避免探针损坏样品或产生成像伪影，扫描速率必须维持在较低水平。这意味着任何比"分钟级"更快的动态过程，都会在成像过程中被模糊甚至完全丢失。

高速AFM的三大技术突破

突破一：微型化悬臂梁设计

高速原子力显微镜最关键的改进，是采用更小尺寸、更高谐振频率的悬臂梁探针。根据欧拉-伯努利梁理论，矩形截面悬臂梁的基频 f₁ 近似满足：f₁ ∝ (t/L²)√(E/ρ)，其中 t 为厚度，L 为长度，E 为弹性模量，ρ 为材料密度。这意味着将悬臂梁长度从200微米缩短至10微米（缩小20倍），谐振频率理论上可提升约400倍。传统AFM悬臂梁长约100-200微米，谐振频率在数十至数百kHz量级；而HS-AFM采用的微型悬臂梁长度缩减至5-10微米，谐振频率可达500kHz至数MHz。更小的悬臂梁在液体环境中还具有更低的流体阻尼，有助于维持力灵敏度。微型悬臂梁通常通过硅基MEMS工艺制造，尖端电子束沉积（EBD）可将针尖曲率半径控制在3-5纳米以内。更高的谐振频率意味着探针可以更快速地响应表面起伏，同时保持对样品的精准追踪，这是提升成像帧率的物理基础。

突破二：高速扫描器与反馈电路

配套的压电扫描器和反馈控制电子系统同步升级，使整体成像帧率达到每秒数帧乃至数十帧。压电陶瓷（PZT）利用逆压电效应——施加电压时材料产生精确形变——实现纳米级位移控制。传统管状压电扫描器在高速驱动时会因机械谐振（通常在几kHz量级）产生严重振荡，导致成像畸变。HS-AFM采用刚性更高的堆叠式压电陶瓷（Piezo Stack）驱动，将扫描器谐振频率提升至数十kHz，并配合前馈控制（基于逆动力学模型预补偿输入信号）和主动阻尼算法（如正速度反馈控制）来抑制残余振荡；反馈电路的模拟控制带宽需达到MHz量级，Z轴执行器带宽须超过探针谐振频率的十倍以上，以实时跟踪探针的力信号变化——任何延迟都会导致探针追踪失真或损伤样品。这一进步的意义，不亚于摄影史上从胶片长曝光到高速摄像机的跨越——此前无法定格的瞬间，终于有了被记录的可能。

突破三：液体环境下的实时成像

与电子显微镜必须在真空中对固定、脱水的样品成像不同，AFM天然支持液体环境操作，可在接近生理条件下对活体生物样品直接成像。高速AFM将这一优势发挥到极致，使动态生命过程的实时捕捉成为现实。

不锈钢蚀刻的纳米尺度实录

金属的化学蚀刻是一个涉及晶界溶解、缺陷位点优先反应的动态表面过程。过去，研究者只能在蚀刻不同阶段分别取样，再通过多张静态图像拼凑演变规律。

借助HS-AFM，研究者现在可以在纳米尺度上实时追踪蚀刻前沿的推进路径、表面粗糙度的动态演变以及晶粒结构的逐步暴露。这类直接观测数据对以下领域具有明确价值：

腐蚀防护：厘清不同合金成分在腐蚀环境中的微观失效机制
微纳制造：优化工业蚀刻工艺的精度与均一性
材料设计：为耐腐蚀合金的成分调控提供实验依据

活体细菌观测：生命科学的新维度

直击细菌的"活着"状态

HS-AFM让研究者得以在液体中、接近生理温度的条件下，对活体细菌进行动态录像。可观测的内容包括：细菌细胞壁在生长过程中的形态变化、抗生素作用下的膜结构响应，以及细菌在材料表面定殖形成生物膜的早期过程。

生物膜的形成是一个高度程序化的多阶段过程：细菌首先通过鞭毛或菌毛与表面发生可逆的初始接触，随后激活特定基因程序分泌胞外聚合物基质（EPS），实现不可逆附着；在群体感应（Quorum Sensing）信号分子的协调下，细菌增殖并形成具有复杂三维结构的成熟生物膜，最终部分细菌脱落扩散至新位点。生物膜中的细菌对抗生素的耐受性可比浮游态高出100-1000倍，这种超强耐受性源于多重机制：EPS物理屏障阻碍药物渗透、内层细菌进入低代谢休眠状态（持留菌），以及生物膜内基因水平转移加速耐药基因传播。世界卫生组织数据显示，超过80%的慢性感染与生物膜相关，是医院感染、工业管道腐蚀和医疗器械污染的核心问题。HS-AFM能以纳秒力分辨率实时追踪EPS分泌动态，追踪细菌从初始接触到稳定附着的全过程，为开发在细菌不可逆附着前介入的抗生物膜策略提供了前所未有的实验窗口。

日本金泽大学（现任职于名古屋大学）的安藤敏夫（Toshio Ando）教授是HS-AFM领域的奠基人。2008年，其团队在《自然》杂志发表里程碑式成果，首次录制了肌球蛋白V（Myosin V）沿肌动蛋白丝"行走"的实时视频，帧率达12.5帧/秒，分辨率达纳米量级。肌球蛋白V是一种双头分子马达蛋白，负责沿肌动蛋白细胞骨架运输胞内囊泡和细胞器，其行走机制长期存在"手递手"模型与"蠕动"模型之争。HS-AFM提供的直接视觉证据最终证实了手递手模型，并揭示了每步约36纳米的步幅与肌动蛋白螺旋间距的精确匹配关系。这一成果震撼了整个生物物理学界——此前关于分子马达运动机制的模型均来自间接推断，而HS-AFM第一次提供了直接的视觉证据，将结构生物学从"静态结构推断功能"推向了"动态过程直接验证机制"的新范式，同时也推动了HS-AFM系统的商业化进程。

跨越材料与生命科学的通用平台

HS-AFM正逐渐成为连接材料科学与生命科学的通用观测平台。无论是研究细菌在金属植入体表面定殖的生物膜形成机制，还是追踪抗菌药物攻击病原体的实时过程，这项技术都提供了此前任何手段都难以实现的时间分辨率。

科学价值与未来展望

把"不可见"变成"可量化"

显微成像技术的每一次速度突破，往往都直接催生新的科学发现。当研究者第一次能够"录下"纳米尺度的动态过程，许多此前只能靠理论推算填补的空白，便得以被实验直接检验。

HS-AFM的深层价值不在于视频更好看，而在于它将原本不可观测的快速过程转化为可量化的实验数据，从而推动材料失效分析、多相催化机理研究和生物大分子功能解析进入新阶段。多相催化是指催化剂与反应物处于不同物相的催化反应，是化工、能源和环保领域的核心技术。传统表征手段（如XRD、TEM、XPS）大多需要将催化剂从反应环境中取出，测得的是反应前后的"快照"，无法捕捉反应过程中活性位点的动态重构——这被称为"材料差距"（Materials Gap）和"压力差距"（Pressure Gap）问题。HS-AFM配合电化学液体池，已被用于实时观察电化学沉积过程中铂纳米颗粒的形貌演变；配合高温液体池后，有望进一步揭示贵金属催化剂在还原/氧化循环中的表面重构动力学。这与同步辐射光源的原位技术形成互补——HS-AFM提供真实空间纳米分辨率的形貌信息，而同步辐射提供统计平均的电子结构信息，二者结合将为催化剂失活机制研究和更稳定催化体系的设计提供前所未有的实验基础。

技术演进方向

随着微纳加工、控制算法和实时数据处理能力的持续提升，下一代HS-AFM有望在更大扫描范围内保持高帧率成像，并向三维动态重建方向迈进。这些进展将进一步拓宽其在工业检测与基础研究中的应用边界。

结语

从"拍照"到"录像"，高速原子力显微镜正在重新定义人类观察纳米世界的方式。不锈钢表面缓慢推进的蚀刻前沿、液体中灵动的活体细菌——这些曾只存在于想象中的微观动态，如今都能被清晰记录和定量分析。对于关注前沿实验技术的研究者和科技爱好者而言，HS-AFM是一个兼具技术深度与应用广度的持续关注方向。
