CNN神经网络架构图怎么画？主流工具与方法全解析

引言：一张架构图的价值

在深度学习项目中，模型架构图是沟通、教学和论文写作的核心工具。无论是在 GitHub 的 README 里，还是学术论文的插图中，那些层层堆叠、色彩分明的卷积神经网络（CNN）示意图，往往能在几秒钟内让读者理解一个复杂模型的整体结构。

卷积神经网络是深度学习中最经典的架构之一，最早由 Yann LeCun 在 1998 年提出的 LeNet-5 模型奠定基础，用于手写数字识别。CNN 的核心思想是通过卷积层（Convolutional Layer）自动提取输入数据的局部特征，利用参数共享和局部连接大幅减少模型参数量。一个典型的 CNN 架构包括卷积层、池化层（Pooling Layer）、全连接层（Fully Connected Layer）等组件，数据在这些层之间逐层流动，从低级特征（如边缘、纹理）逐步抽象为高级语义特征（如物体部件、类别）。正因为这种层级化的结构特征，CNN 的架构可视化才显得尤为直观——每一层都可以被表示为具有明确几何尺寸的张量块，层与层之间的连接关系也清晰可循。

从 LeNet-5 到 AlexNet（2012）、VGGNet（2014）、GoogLeNet/Inception（2014）、ResNet（2015），再到近年来的 EfficientNet 和 ConvNeXt，CNN 架构经历了从浅到深、从简单堆叠到复杂多分支的演进过程。这种演进也使得架构可视化的需求日益迫切——当模型仅有几层时，文字描述尚可胜任；但当模型包含数十个残差块、多尺度并行分支和注意力模块时，一张结构化的架构图就成了不可替代的表达工具。

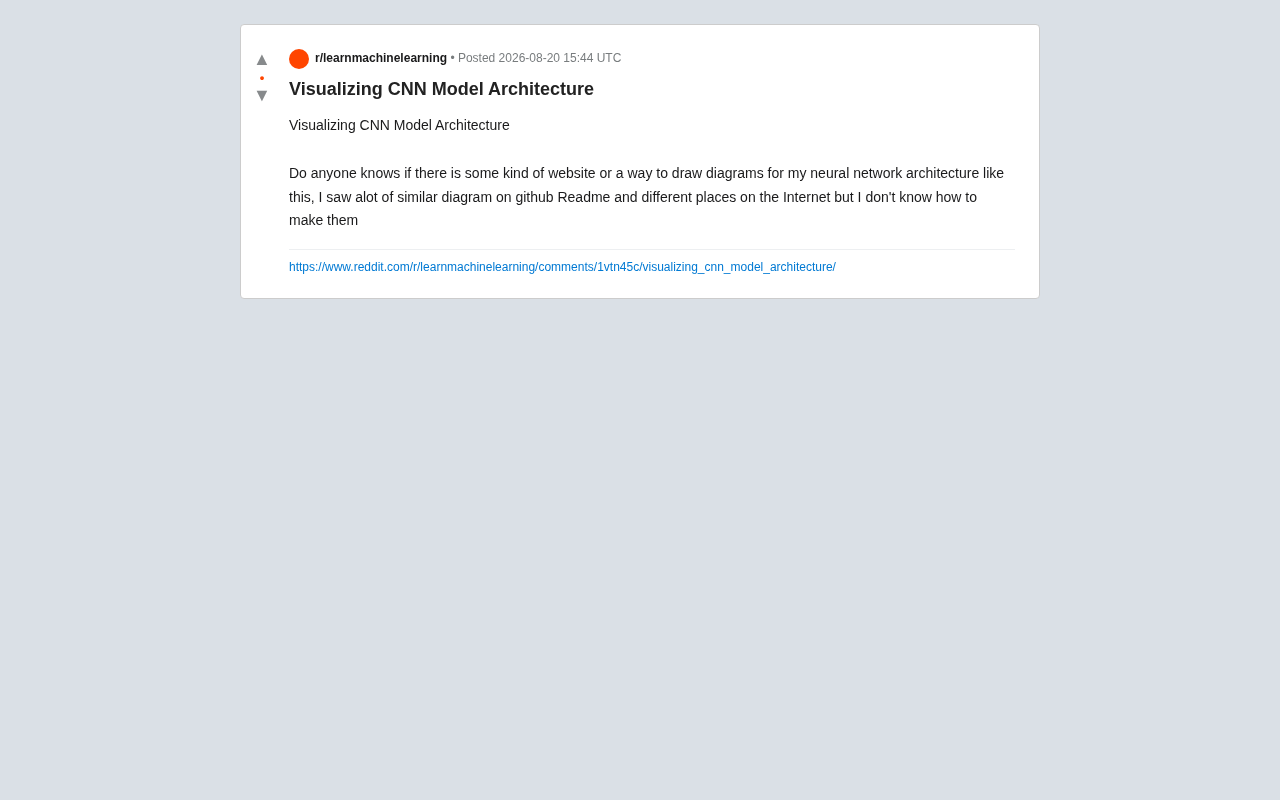

近期，一位 Reddit 用户在社区中提出了一个非常具有代表性的问题："我在 GitHub README 和网络上看到了很多漂亮的神经网络架构图，但不知道该如何制作它们。有没有网站或工具可以画出这样的图？"

这个问题背后，反映了许多深度学习初学者和从业者的共同困惑：如何把抽象的模型代码转化为直观、专业的可视化图表。本文将系统梳理目前主流的 CNN 架构可视化方法与工具，帮助你根据不同场景选择最合适的方案。

为什么需要可视化CNN模型架构

提升沟通与协作效率

当你需要向团队成员、导师或审稿人解释模型设计时，纯代码或文字描述往往效率低下。一张清晰的CNN架构图能够直接展示各层之间的连接关系、张量维度的变化以及数据流向，大幅降低理解成本。

在实际的深度学习团队协作中，不同角色对模型的关注点也有所不同：算法研究员关注网络的拓扑结构和创新模块设计，工程师关注各层的计算量和内存占用是否适合部署，产品经理则可能只需要理解模型的整体输入输出关系。一张好的架构图能够在不同层次上满足这些需求——宏观上展示整体数据流，微观上标注每层的具体参数配置，让不同背景的受众都能快速获取所需信息。

辅助模型调试与验证

可视化还能帮助你发现模型设计中的问题。例如，某一层的输出维度是否符合预期、跳跃连接（skip connection）是否正确接入、通道数变化是否合理——这些在图中往往一目了然，而在代码里则容易被忽略。

跳跃连接是深度神经网络中的一项关键设计，最早由 Kaiming He 等人在 2015 年提出的 ResNet（残差网络）中引入。其核心思想是将某一层的输入直接"跳过"中间若干层，与更深层的输出进行相加或拼接操作。这一设计解决了深度网络训练中的梯度消失问题——当网络层数增加到几十甚至上百层时，反向传播的梯度信号会逐层衰减，导致浅层参数几乎无法更新。跳跃连接提供了一条梯度直通的"高速公路"，使得极深网络的训练成为可能。在架构可视化中，跳跃连接通常表现为从前面某层引出的弧线或箭头绕过中间层直接连接到后面的层，如果可视化工具未能正确显示这些连接，就可能导致对模型结构的误读。

除了跳跃连接，现代 CNN 中还有许多需要通过可视化来验证的复杂结构：密集连接（DenseNet 中每一层与所有后续层相连）、多尺度特征融合（FPN 中不同分辨率特征图的自顶向下和横向连接）、通道注意力机制（SENet 中的 Squeeze-and-Excitation 模块）等。这些设计在代码中可能只是几行张量操作，但其结构语义只有在图形化表示下才能被快速理解和验证。

满足论文与文档要求

在学术论文和技术文档中，架构图几乎是标配。一张专业的神经网络示意图不仅提升内容的可读性，也直接影响读者对工作质量的第一印象。

在顶级计算机视觉和深度学习会议（如 CVPR、NeurIPS、ICML、ICLR）的论文中，模型架构图通常出现在方法部分的最前面，是审稿人快速了解论文贡献的第一入口。研究表明，图表质量会显著影响审稿人的阅读体验和评分倾向。一张布局合理、信息完整、风格专业的架构图，能够在几秒内传达模型的核心创新点，而一张粗糙或混乱的图则可能让审稿人在正式阅读前就产生负面印象。因此，投入时间学习架构图绘制工具，对于科研工作者来说具有很高的投入产出比。

主流CNN架构可视化工具盘点

针对"那种漂亮的 CNN 架构图"需求，业界已经有多种成熟的解决方案，大致可以分为三类。

专门的神经网络绘图工具

NN-SVG 是一个广受欢迎的在线工具，专门用于生成神经网络示意图。它支持 FCNN（全连接网络）、LeNet 风格以及 AlexNet 风格的 3D 卷积层可视化，输出为矢量 SVG 格式，非常适合论文使用。许多 GitHub README 中那种带有立体块状卷积层的经典图示，正是出自这类工具。

SVG（Scalable Vector Graphics）是一种基于 XML 的二维矢量图形格式，由 W3C 制定标准。与 PNG、JPEG 等位图格式不同，SVG 以数学公式描述图形元素（点、线、曲线、多边形等），因此无论放大到多大尺寸都不会出现像素化或模糊。这一特性在学术论文出版中尤为重要——期刊和会议通常要求插图在 300 DPI 以上的分辨率下保持清晰，矢量格式天然满足这一要求。此外，SVG 文件可以直接用文本编辑器修改，也能被 Adobe Illustrator、Inkscape 等专业设计软件进一步编辑，方便研究者对自动生成的图表进行微调和美化。在实际工作流中，许多研究者会先用 NN-SVG 生成基础架构图，然后导入 Illustrator 中进行配色调整、添加注释文字和对齐优化，最终产出论文级别的精美图表。

PlotNeuralNet 是一个基于 LaTeX 的开源项目，能生成出版级别的高质量架构图。它需要编写一些描述性代码，但换来的是极高的定制自由度和精美的输出效果，深受学术研究者青睐。

LaTeX 是一种基于 TeX 排版引擎的文档准备系统，由 Leslie Lamport 在 1984 年开发，至今仍是计算机科学、数学、物理等领域学术论文写作的事实标准。与 Word 等所见即所得编辑器不同，LaTeX 采用标记语言描述文档结构和格式，对公式排版、参考文献管理和交叉引用等学术写作需求有着无与伦比的支持。PlotNeuralNet 选择基于 LaTeX（具体使用 TikZ 绘图包）来生成架构图，使得输出的图表可以无缝嵌入 LaTeX 论文中，保持字体、线条和整体风格的一致性。TikZ 本身是一个极其强大的程序化绘图工具，支持精确的坐标控制、丰富的样式定义和复杂的图形变换，这也是 PlotNeuralNet 能实现出版级别图表质量的技术基础。PlotNeuralNet 的使用方式是通过 Python 脚本定义网络的每一层（包括位置、尺寸、颜色、连接方式等），然后自动生成 TikZ 代码并编译为 PDF 或 PNG 输出。虽然学习曲线相对较陡，但一旦掌握，就能快速复用和修改，非常适合需要频繁更新架构图的研究项目。

代码自动生成可视化工具

对于希望直接从模型代码生成图表的用户，以下工具更为便捷：

• Netron：一个跨平台的模型可视化神器，支持 ONNX、TensorFlow、PyTorch、Keras 等几乎所有主流格式。只需拖入模型文件，即可自动生成交互式的层级结构图，非常适合快速查看已有模型的架构。

ONNX（Open Neural Network Exchange）是一种开放的深度学习模型表示格式，由 Microsoft 和 Facebook 于 2017 年联合发起。ONNX 的诞生旨在解决深度学习框架之间的模型互操作性问题——在 ONNX 出现之前，PyTorch 训练的模型无法直接在 TensorFlow 中运行，反之亦然，模型迁移需要大量的手动转换工作。ONNX 定义了一套通用的算子集合和模型结构描述规范，使得模型可以在不同框架和推理引擎（如 TensorRT、OpenVINO、ONNX Runtime）之间自由转换和部署。Netron 之所以能支持几乎所有主流框架的模型文件，很大程度上得益于 ONNX 作为中间表示格式的桥梁作用。Netron 提供浏览器版本和桌面应用程序两种使用方式，其交互式界面允许用户点击任意节点查看该层的详细参数（权重形状、属性配置等），还支持搜索特定层、折叠/展开子图等操作，对于分析大型预训练模型（如 ResNet-152、BERT 等包含数百个节点的模型）尤为实用。

• torchviz / torchview：面向 PyTorch 用户，能够根据计算图自动绘制模型结构，直观展示前向传播的张量流动。

计算图（Computational Graph）是现代深度学习框架的核心抽象概念。它将模型的数学运算表示为有向无环图（DAG），其中节点代表运算操作（如矩阵乘法、卷积、激活函数等），边代表数据（张量）的流动方向。PyTorch 采用动态计算图（Define-by-Run），即计算图在每次前向传播时动态构建，这赋予了极大的编程灵活性，但也意味着模型结构只有在实际执行时才能确定。torchviz 和 torchview 等工具正是利用这一机制，在前向传播过程中记录计算图的构建过程，然后将其转化为可视化图表。理解计算图的概念，有助于区分"模型架构图"和"计算图可视化"的细微差别——前者更关注高层次的模块组织（如"第三个残差块"），后者则展示了每一个底层运算操作（如每次加法、乘法和激活）。torchviz 基于 Graphviz 渲染引擎，生成的图表以计算节点为中心；而较新的 torchview 则提供了更接近架构图风格的输出，支持模块级别的折叠显示，更适合展示大型模型的高层结构。

• Keras 的 plot_model：TensorFlow/Keras 内置的 tf.keras.utils.plot_model 函数，一行代码即可导出模型结构图，适合快速原型验证。

Keras 的 plot_model 是最低使用门槛的可视化方案之一。只需要 plot_model(model, to_file='model.png', show_shapes=True, show_layer_names=True) 一行调用，就能生成包含层名称、输出形状和连接关系的结构图。它内部同样依赖 Graphviz 进行图形布局和渲染。虽然其输出的美观度和定制性不如专门的绘图工具，但在模型开发的早期阶段，用于快速确认模型定义是否正确、各层维度是否匹配，是一个非常高效的验证手段。

通用绘图软件

如果追求完全的视觉控制，draw.io（现 diagrams.net） 和 Microsoft PowerPoint 依然是很多人的选择。虽然需要手动绘制，但灵活性最高，能够精确控制每一个色块、箭头和标注的样式。事实上，不少论文中风格独特的架构图正是通过这些通用工具精心手绘而成。

draw.io 是一款免费的开源在线绘图工具，支持流程图、UML 图、网络拓扑图等多种图表类型，近年来在深度学习社区中被广泛用于绘制模型架构图。它的优势在于零安装（浏览器直接使用）、丰富的形状库和模板、支持导出为 SVG/PDF/PNG 等多种格式，并且可以与 Google Drive、GitHub 等平台无缝集成。对于那些需要在架构图中加入非标准元素（如数据预处理流程、多模型级联、训练/推理分支对比等）的场景，通用绘图工具的自由度是专门工具无法比拟的。一些研究者还会结合使用：先用自动化工具生成基础结构，再导入 draw.io 中进行创意性的布局调整和视觉美化。

如何选择合适的CNN可视化工具

面对众多选项，选择的关键在于明确你的核心需求：

追求快速查看模型结构——首选 Netron，零配置、支持格式广、交互性强。

用于学术论文发表——推荐 PlotNeuralNet 或 NN-SVG，前者定制性强、输出精美，后者操作简单、开箱即用。

需要高度自定义的视觉风格——draw.io 或 PowerPoint 手绘是最灵活的方案，尽管耗时较多。

在训练框架内快速调试——直接使用框架自带工具（如 Keras 的 plot_model 或 torchview）即可满足需求。

值得补充的是，这些工具并非互相排斥，实际项目中往往需要组合使用。一个典型的工作流可能是：开发阶段用 torchview 快速验证模型定义 → 调试阶段用 Netron 检查导出的 ONNX 模型是否正确 → 论文写作阶段用 PlotNeuralNet 制作最终的架构图。根据项目阶段和受众的不同，灵活切换工具才是最高效的策略。

绘制CNN架构图的实践建议

对于想快速上手的用户，推荐的路径是：先用 Netron 加载你的模型文件，快速获得一张自动生成的结构图作为参考；如果需要用于正式发表或对外展示，再用 NN-SVG 或 PlotNeuralNet 制作更精致的版本。

说个细节，一张好的架构图不在于色彩多么华丽，而在于信息传达的准确性与清晰度。建议在绘制时标注关键信息：每层的类型、输出维度、卷积核大小以及激活函数等，让读者能够真正读懂你的设计意图。

此外，还有几条来自经验的实践建议值得注意：第一，保持配色方案的一致性——同类型的层（如所有卷积层）使用相同或相近的颜色，不同类型的层用不同颜色区分，这样读者可以通过颜色快速识别层的类型。第二，注意图表的比例关系——特征图的宽高比例变化应该反映实际的空间维度变化（如经过池化后特征图变小），通道数的增加可以通过块的厚度来表示。第三，对于复杂模型，善用分层展示——先展示整体的高层结构（如"编码器-解码器"框架），再用子图展示关键模块的内部细节（如单个残差块的具体结构）。第四，为图表添加必要的图例（legend），明确每种颜色、形状和箭头类型所代表的含义，避免读者猜测。

结语

模型可视化并非深度学习的核心技术难点，却是工程实践和学术表达中不可或缺的一环。从自动化的 Netron，到专业的 PlotNeuralNet，再到灵活的 draw.io，CNN架构图绘制工具选择丰富多样。掌握这些工具，不仅能让你的项目文档更专业，也能在团队协作和论文写作中事半功倍。对于任何深度学习从业者而言，这都是一项值得投入时间学习的实用技能。

随着深度学习模型日趋复杂——从纯 CNN 架构发展到 Transformer、混合架构（CNN + Attention）、多模态模型等——可视化的需求和挑战也在持续演变。未来，我们可以期待更多智能化的可视化工具出现，能够自动识别模型中的关键创新点并加以突出展示，进一步降低从代码到清晰图表之间的转化成本。
