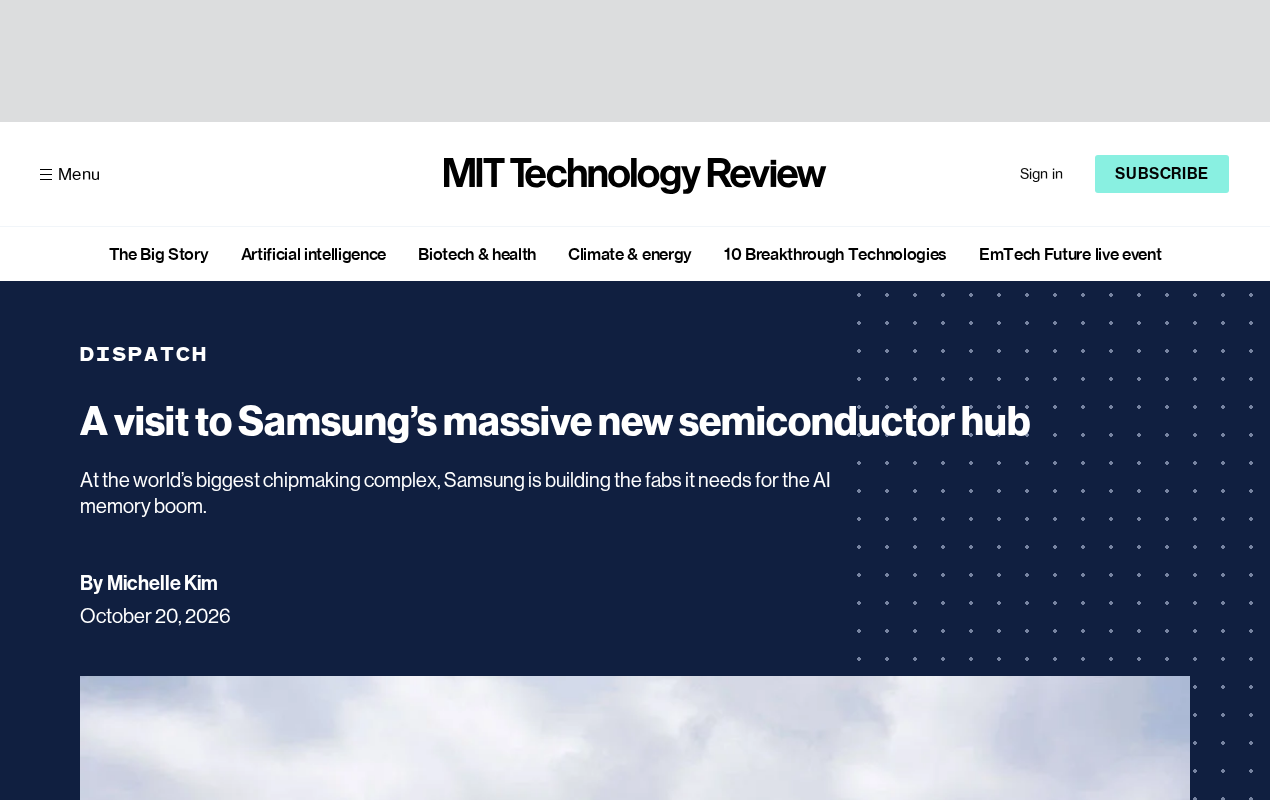

探访三星半导体新枢纽：AI芯片背后的内存巨兽

生成式AI模型的运行依赖GPU，而GPU需要堆叠特殊内存芯片与处理器封装在一起。为满足与日俱增的内存需求，三星正在韩国平泽建设一座巨型半导体制造综合体。目前已有三座晶圆厂全天候运转，第四座也即将投产。

平泽：三星的半导体野心之地

平泽园区是三星电子在韩国京畿道平泽市打造的核心半导体生产基地。这里已经有三座晶圆厂在24小时不间断运行，第四座工厂正在建设中并即将投产。这一扩张速度反映出全球对高性能存储芯片的迫切需求，尤其是HBM（高带宽内存）等用于AI加速器的产品。

三星选择在平泽集中布局，看中的是这里的地理位置、政策支持以及人才储备。园区规模庞大，堪称三星半导体业务的“新引擎”。随着AI模型参数规模不断膨胀，内存带宽和容量成为制约算力发挥的关键瓶颈，三星的产能扩张直接回应了这一痛点。

AI热潮如何重塑内存市场

生成式AI的爆发让GPU成为焦点，但很少有人注意到，每一块高端GPU旁边都紧密封装着多层特殊内存芯片。这些内存芯片负责在处理器和外部存储之间高速搬运数据，其性能直接影响AI训练和推理的效率。

传统内存市场具有周期性，价格波动剧烈。但AI带来的需求改变了游戏规则：HBM等高端内存产品供不应求，利润率更高，且客户愿意签订长期合同。三星、SK海力士和美光都在争夺这一市场。三星平泽园区的扩产，正是为了在这一轮竞争中占据有利位置。

据原始报道，三星的三座晶圆厂已经满负荷运转，第四座即将上线。这意味着三星正在用规模优势对冲技术迭代的风险，同时向客户传递供应稳定的信号。

HBM（高带宽内存） 是一种通过硅通孔（TSV）技术将多层DRAM芯片垂直堆叠并与GPU封装在一起的内存。与传统GDDR显存相比，HBM拥有更宽的位宽和更高的带宽，同时功耗更低、占用面积更小。目前主流的HBM3E单堆栈带宽可达1.2TB/s以上，英伟达H100/H200等AI加速器均依赖HBM。HBM的制造难度远高于普通DRAM，良率和产能爬坡是核心瓶颈，这也是三星、SK海力士、美光三家寡头竞争的关键战场。

内存市场的周期性 源于供需错配：DRAM和NAND属于标准化大宗产品，厂商扩产周期长（2-3年），而需求端受消费电子、服务器等景气度影响波动大。历史上内存价格曾多次暴涨暴跌，三星常利用逆周期扩产挤压对手。但AI带动的HBM需求具有定制化、长协锁价的特征，一定程度上平抑了周期波动，使高端内存的盈利稳定性优于通用内存。

半导体制造的资本与时间赌注

建设一座先进晶圆厂需要数十亿美元投资和数年时间。三星在平泽的持续投入，体现了其对AI内存需求长期向好的判断。但这也是一场冒险：如果AI投资热潮降温，或者竞争对手技术突破导致产能过剩，巨额资本开支可能变成负担。

从目前来看，AI训练和推理的需求仍在增长，云厂商和AI公司都在抢购GPU和配套内存。三星的扩产节奏与市场需求基本同步。第四座工厂投产后的产能爬坡情况，将是观察AI硬件供应链健康度的重要指标。

平泽园区的意义不止于产能数字。它代表了半导体产业从“通用计算”向“AI专用基础设施”转型的缩影。内存不再是被动的配套元件，而是决定AI系统性能的关键组件。三星能否借助平泽园区巩固其在内存领域的领导地位，值得持续关注。

先进晶圆厂的建设成本 呈指数级上升。一座12英寸先进逻辑晶圆厂投资通常超过100亿美元，存储晶圆厂虽略低，但平泽这样的超大型综合体累计投资可达数百亿美元。建设周期一般2-3年，设备搬入和工艺验证还需1年以上。此外，晶圆厂对电力、超纯水、洁净室环境要求极高，折旧压力大，产能利用率必须维持在较高水平才能盈亏平衡，这使得扩产决策必须基于长期需求判断。
