VibeFlow：自然语言驱动CFD/CAE后处理自动化实战解析

后处理的学习曲线之痛：工程师的隐性时间成本

在计算流体力学（CFD）和计算机辅助工程（CAE）的工作流程中，后处理往往是一个被低估却极其耗时的环节。计算流体力学（CFD）是通过数值方法求解Navier-Stokes方程等流体控制方程来模拟流体运动的学科，广泛应用于航空航天、汽车、能源、生物医学等领域。

Navier-Stokes方程是描述粘性流体运动的偏微分方程组，由19世纪法国工程师Claude-Louis Navier和爱尔兰数学家George Gabriel Stokes分别独立推导。这组方程本质上是牛顿第二定律在流体连续介质中的应用，包含质量守恒（连续性方程）和动量守恒两部分。由于方程的非线性特性，除极少数简单情形外，解析解几乎不存在，这正是CFD数值求解存在的根本原因。主流数值离散方法包括有限差分法（FDM）、有限体积法（FVM）和有限元法（FEM）——其中有限体积法因其天然满足守恒律而在CFD中占主导地位，OpenFOAM和Fluent均基于此方法。

计算机辅助工程（CAE）则是更广义的概念，涵盖结构力学、热传导、电磁场等多物理场仿真。一个完整的仿真工作流程通常分为三个阶段：前处理（几何建模与网格划分）、求解（数值计算）和后处理（结果分析与可视化）。后处理阶段虽然不涉及核心计算，但其质量直接决定了工程师能否正确解读仿真结果、发现设计缺陷并做出工程决策。据行业调查，工程师在后处理上花费的时间可占整个仿真周期的30%-40%。

工程师需要掌握ParaView、Tecplot、CFD-Post等专业软件的操作，从加载结果文件、创建切片、可视化流线，到提取数据并与实验结果对比，每一步都有陡峭的学习曲线。

ParaView是由Kitware公司开发的开源数据分析和可视化应用程序，基于VTK（Visualization Toolkit）构建，广泛用于科学计算领域的大规模数据可视化。VTK是一个开源的三维计算机图形学、图像处理和可视化软件系统，采用C++编写并提供Python、Java等语言的绑定接口。

VTK采用数据流（Pipeline）架构，将数据的读取、过滤、映射和渲染组织为一条可配置的处理链。这种Pipeline设计实现了懒惰求值（Lazy Evaluation）——只有当下游节点请求数据时，上游节点才执行计算，避免了不必要的重复计算。对于CFD后处理中常见的操作，切片（Slice）本质上是平面与体网格的布尔求交运算；等值面（Isosurface）提取则基于Marching Cubes算法——该算法由Lorensen和Cline于1987年提出，通过查表方式在每个体素内构造等值面三角片，是科学可视化领域的基础算法之一。这种架构使得用户可以灵活组合不同的过滤器（如切片、等值面提取、流线追踪等）来构建复杂的可视化场景。ParaView本质上是VTK的高级封装，提供了图形用户界面和分布式并行渲染能力，能够处理TB级别的超大规模数据集。Tecplot则是商业CFD后处理软件的代表，以其高质量的出版级图形输出著称。CFD-Post是ANSYS套件中的后处理模块，与Fluent和CFX求解器深度集成。这些工具虽然功能强大，但都有各自独立的操作逻辑、脚本语言和数据格式要求，工程师往往需要数月时间才能熟练掌握其中一款。

VibeFlow（WebFlow）提出了一种全新的思路：用自然语言描述你想看的结果，AI Agent自动完成所有后处理操作。工程师无需记忆复杂的软件操作流程，只需像与同事对话一样告诉系统"我想看压力等值线"或"帮我算这个截面的弯矩"，剩下的工作全部交给AI。

流体力学后处理演示：从速度云图到矢量叠加

在B站UP主的演示视频中，首先展示的是一个已经计算完成的二维方腔（Cavity）流动算例。方腔流动（Lid-Driven Cavity Flow）是计算流体力学中最经典的基准测试问题之一。其物理模型是一个封闭的正方形腔体，顶部壁面以恒定速度水平移动，其余三面为静止壁面。这个看似简单的问题包含了丰富的流动物理现象：主涡、角涡、二次涡等，且在不同雷诺数下呈现不同的流动特征。

雷诺数（Reynolds Number, Re）是流体力学中最重要的无量纲参数之一，定义为Re = ρUL/μ，其中ρ为流体密度，U为特征速度，L为特征长度，μ为动力粘度。它表征了惯性力与粘性力的比值，决定了流动的基本特征。在方腔流动中，当Re较低（如Re=100）时，流场呈现单一主涡结构；随着Re增大（如Re=1000、5000、10000），角涡逐渐发展，流动结构变得更加复杂；当Re足够高时，流动甚至会转捩为湍流。

由于其几何简单、边界条件明确，且有大量文献中的参考解（如Ghia等人1982年的经典数值解——该论文提供了Re从100到10000的详细数值基准解，至今仍是CFD代码验证的黄金标准），方腔流动被广泛用于验证CFD代码的正确性和后处理工具的可视化能力。

初始状态下，工作空间（Workspace）完全为空，无需手动加载任何结果文件。用户直接在对话框中输入想要查看的结果，AI Agent便开始自动工作。可以看到，它在Pipeline中自动加载了VF前缀的结果文件，并直接显示出速度场的云图（Contour）。整个过程无需任何鼠标点击或菜单操作。

逐步叠加可视化元素

更令人印象深刻的是，用户可以逐步追加可视化需求：

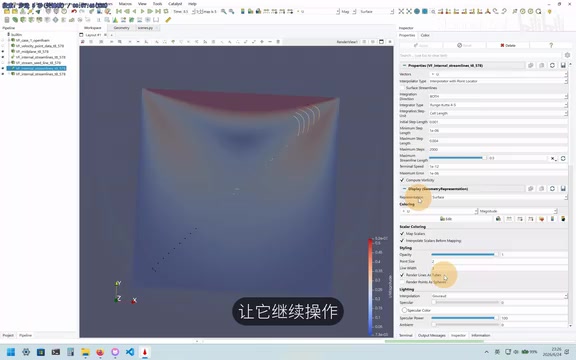

1. 生成压力等值线：输入"我想看压力的等值线"——AI自动生成脚本，界面立即显示压力等值线图
2. 叠加速度矢量：输入"叠加速度矢量"——AI在已有等值线基础上，叠加显示速度矢量箭头，且箭头大小按速度量级自动缩放（Scale），方向指向速度方向

这种交互式、渐进式的后处理方式，与传统软件中需要逐一配置每个可视化模块的方式形成了鲜明对比。AI不仅理解了用户的意图，还自动处理了颜色映射、箭头缩放等细节配置。

结构力学后处理：从变形可视化到弯矩计算

演示的第二部分切换到了结构力学场景，展示了VibeFlow在CAE后处理中的能力。

自动加载与多模态数据提取

用户告诉AI"我想加载结果"，系统自动识别并读取了CCX（CalculiX）求解器输出的VTU格式结果文件，在Pipeline中完成加载并显示应力分布。CalculiX是一款开源的有限元分析求解器，支持线性和非线性静力学、动力学、热传导等多种分析类型，其输入格式兼容商业软件Abaqus的语法，降低了用户迁移成本。VTU（VTK Unstructured Grid）是VTK框架定义的非结构化网格数据格式，采用XML编码，能够存储节点坐标、单元连接关系以及节点/单元上的标量、矢量、张量等物理量数据。由于VTU格式的开放性和ParaView的原生支持，它已成为开源CAE工具链中事实上的标准后处理数据交换格式。

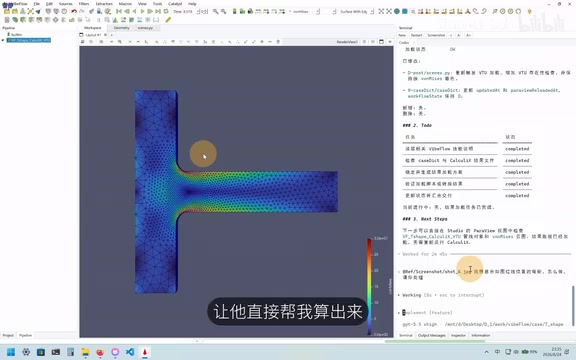

随后，用户进行了一个非常有意思的操作——直接在界面上画了一条红线，截图发送给AI，要求它计算该位置处的弯矩。AI识别出红线大约位于x=2.0的位置，随后对截面上的轴向应力进行面积分，自动计算出弯矩值，并在图中标注了红线位置和轴向应力分布。

在结构力学中，截面弯矩的计算本质上是对截面上的应力分布进行力矩积分。具体而言，对于绕某一中性轴的弯矩M，其计算公式为M = ∫σ·y·dA，其中σ为轴向正应力，y为积分点到中性轴的距离，dA为微面积元。

在离散化的有限元结果中，这一积分通过对截面上所有单元的高斯积分点进行数值求和来实现。有限元方法（FEM）的核心思想是将连续的求解域离散为有限个单元，在每个单元内用形函数（Shape Function）近似描述物理量的分布。高斯积分在有限元中具有特殊重要性：对于n阶多项式被积函数，只需n/2+1个高斯点即可实现精确积分，效率远高于等间距数值积分方法。更关键的是，应力值在高斯积分点处的精度最高，而节点处的应力通常需要通过外推或平均（应力平滑，Stress Smoothing）获得。因此，截面弯矩积分时直接使用高斯点数据比使用节点插值数据具有更高的数值精度——这正是VibeFlow演示中AI自动处理的技术细节之一。对于不同类型的单元（如四面体、六面体），高斯积分点的数量和位置各不相同。当需要对截面进行积分时，首先需要用切面与网格相交获得截面上的单元片段，然后在每个片段的积分点上提取应力值，最后按照数值积分公式进行加权求和。这一过程涉及坐标变换、形函数插值等多个数学步骤，手动实现极易出错。传统做法中，工程师需要手动创建切面、提取应力数据、编写积分脚本，整个过程涉及坐标系定义、插值方法选择等多个技术细节。而在VibeFlow中，这一切被简化为一张截图和一句话。

这种多模态交互（文字+截图）的方式极大降低了操作门槛。在传统工作流中，用户需要手动输入精确坐标、创建切面、编写后处理脚本才能完成同样的操作。

截面网格与变形对比

接下来的演示进一步展示了AI Agent的灵活性：

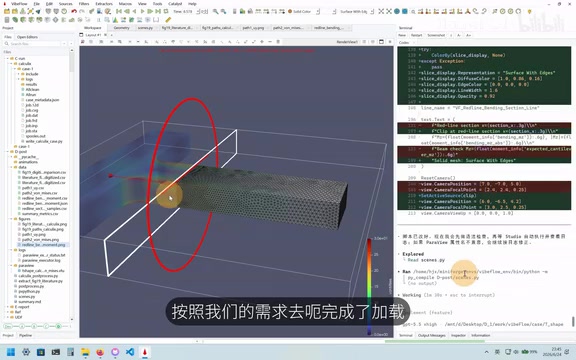

• 截面网格可视化：用户要求在红线位置创建一个Clip（切面），查看内部网格单元。AI自动完成操作，右侧显示出由Gmsh生成的四面体网格单元的截面视图。Gmsh是一款开源的三维有限元网格生成器，由比利时列日大学开发，支持CAD几何建模、网格划分和后处理三大功能模块。它能够生成结构化和非结构化网格，支持三角形、四边形、四面体、六面体等多种单元类型，并提供了基于Delaunay三角化和前沿推进法等多种网格生成算法。Gmsh的脚本语言（.geo文件）和Python API使其易于集成到自动化仿真流程中，与CalculiX、OpenFOAM等开源求解器配合使用，构成了完整的开源CAE工具链。
• 变形对比图：用户要求同时显示"实际位移变形"与"初始状态"的对比。AI同时加载了两个状态，将未变形的初始状态设置为半透明灰色网格，变形后的状态以彩色应力云图叠加显示，形成直观对比

你可能没注意到，AI不仅完成了基本操作，还主动进行了视觉优化——将初始状态设为半透明，这是一个有经验的工程师才会做的操作，说明背后的Agent具备一定的工程后处理"常识"。

技术架构分析：AI Agent如何驱动后处理流程

从演示中可以推断，VibeFlow的技术架构大致包含以下几个关键组件：

1. 自然语言理解层：解析用户的文字描述和截图信息，提取可视化意图和参数
2. 脚本生成引擎：将用户意图转化为ParaView/VTK的Python脚本（从演示中Pipeline的操作方式来看，底层很可能基于ParaView）
3. 多模态输入处理：支持截图识别，能从图像中提取坐标位置等空间信息
4. 状态感知机制：Agent能够感知当前Workspace的状态（已加载什么文件、已有什么可视化元素），实现增量式操作

其中，脚本生成引擎本质上是大语言模型（LLM）在工程代码生成场景的垂直应用。大语言模型通过Transformer架构和海量代码预训练，具备将自然语言意图转化为可执行代码的能力。Transformer架构由Google于2017年在论文《Attention Is All You Need》中提出，其核心机制是自注意力（Self-Attention），允许模型在处理序列时直接建立任意两个位置之间的依赖关系，克服了RNN/LSTM在长序列上的梯度消失问题。在代码生成任务中，Transformer的优势尤为突出：代码具有严格的语法结构和长距离依赖（如函数定义与调用之间的关联），自注意力机制能够有效捕捉这些结构性关系。预训练阶段，模型在GitHub等代码仓库上接触了数十亿行代码，形成了对编程语言语法、API调用模式和工程惯例的深度理解。在工程场景中，这一能力的实现依赖于**上下文学习（In-Context Learning）和思维链推理（Chain-of-Thought Reasoning）**两大机制。前者允许模型在推理时通过少量示例快速适应特定领域的代码风格；后者则使模型能够将复杂的工程操作分解为逐步推理的子任务，例如将"计算截面弯矩"分解为"定位截面→提取应力→执行面积分→输出结果"的操作序列。现代LLM（如GPT-4、Claude等）在预训练阶段已经接触了大量ParaView Python脚本、VTK文档和CFD论坛讨论，具备一定的工程后处理代码生成能力。

然而，通用LLM在工程场景中面临两个核心挑战：一是物理量纲和坐标系的正确性（如弯矩积分中中性轴位置的确定），二是对当前计算状态的感知。解决这两个问题通常需要结合**检索增强生成（RAG）**技术——其核心思想是在模型推理时，从外部知识库中动态检索相关文档片段，将其拼接到提示词中作为上下文。向量数据库是RAG系统的核心基础设施：文档片段通过嵌入模型（Embedding Model）转化为高维向量，存储在支持近似最近邻（ANN）搜索的索引结构中；当用户提出查询时，查询文本同样被向量化，通过余弦相似度在向量空间中检索最相关的文档片段。主流实现包括Faiss（Facebook AI Research开发，支持GPU加速）、Chroma（轻量级开源方案）等。在工程仿真场景中，知识库可包含ParaView Python API文档、VTK过滤器使用手册、CFD最佳实践指南等，系统能够在毫秒级时间内找到与用户查询最相关的技术文档，显著提升生成代码的准确性和物理合理性，有效减少代码幻觉（Hallucination）问题。此外，**工具调用（Tool Use/Function Calling）**机制同样不可或缺——这一由OpenAI在GPT-4中率先规范化的接口标准，允许开发者预先定义一组函数签名，模型在推理时根据用户意图决定是否调用某个函数并生成符合签名的参数JSON。在VibeFlow的架构中，工具调用使得AI Agent能够主动查询当前Pipeline中已加载的数据集列表、获取特定字段的数值范围（用于自动设置色标范围）、读取网格统计信息（节点数、单元数、边界条件）等，从而生成在物理和数值上均正确的后处理脚本，而非仅凭语言模式进行"猜测"。

状态感知机制是实现"渐进式后处理"的关键。其核心在于维护一个完整的场景图（Scene Graph）——这是计算机图形学中用于组织和管理三维场景的层级数据结构。在可视化系统中，场景图记录了所有渲染对象（如网格、云图、矢量场、等值线等）的几何属性、材质属性、变换矩阵以及它们之间的父子关系。维护场景图使得系统能够高效地进行增量更新——当用户添加新的可视化元素时，只需在场景图中插入新节点，而无需重新构建整个场景。Agent需要查询场景图来了解当前已有哪些可视化对象、它们的参数设置是什么，从而在用户说"叠加速度矢量"时，准确理解是在现有可视化基础上添加新元素，而非替换已有内容。

这种架构的优势在于，它将领域知识（CFD/CAE后处理的最佳实践）与大语言模型的推理能力相结合，使得AI不仅能执行指令，还能做出合理的默认选择。

VibeFlow对工程仿真领域的意义与展望

对于CFD/CAE领域而言，VibeFlow代表了一种重要的范式转变：

• 降低入门门槛：新手工程师无需花费数周学习后处理软件，即可快速获取和展示计算结果
• 提升工作效率：有经验的工程师也可以通过自然语言快速完成重复性的后处理任务
• 促进协作沟通：非技术背景的项目经理或客户可以直接用自然语言查看和探索仿真结果

当然，对于高度定制化或精细调优的可视化需求，AI生成的结果可能仍需人工微调。但作为日常后处理的效率工具，VibeFlow展示了AI Agent在工程仿真领域的巨大潜力。

未来，随着多模态大模型能力的持续提升，类似的Agent驱动工具有望覆盖从前处理（网格划分）到求解器设置再到后处理的完整仿真流程，真正实现"用自然语言做仿真"的愿景。多模态大模型（如GPT-4V、Gemini等）能够同时处理文本、图像甚至视频输入，这为工程领域带来了全新的人机交互范式。在CAE场景中，工程师的工作本质上是高度视觉化的——他们需要观察云图中的应力集中区域、判断流线的分离点、识别网格质量问题。多模态模型使得AI能够"看懂"这些工程图像，理解工程师在截图上的标注含义，从而实现从"描述问题"到"指着问题"的交互升级。这种能力结合工程领域的专业知识微调（Fine-tuning），有望催生出真正理解物理直觉的AI工程助手。值得一提的是，针对特定工程领域的监督微调（Supervised Fine-tuning, SFT）和基于人类反馈的强化学习（RLHF）能够使模型在保留通用推理能力的同时，深度内化工程领域的专业规范——例如正确处理量纲一致性、遵循行业标准的可视化配色方案、以及识别物理上不合理的计算结果。

值得关注的是，这一趋势也与工程仿真领域的"民主化"浪潮深度契合。工程仿真民主化的进程可以追溯到20世纪90年代个人计算机性能的快速提升，但真正的加速发生在过去十年：云计算平台（如AWS、Azure）使得按需获取高性能计算资源成为可能，消除了购置HPC集群的资本门槛；开源求解器生态的成熟则消除了商业软件授权费用的障碍。以OpenFOAM为例，这款基于有限体积法的开源CFD求解器由英国帝国理工学院Henry Weller等人于1990年代开发，2004年以GPL协议开源发布，其年度下载量已超过数十万次，在学术界和中小企业中广泛使用。OpenFOAM采用纯文本的字典文件（Dictionary）格式配置求解器，所有网格、边界条件、物性参数均以结构化文本存储，便于版本控制和自动化脚本处理，其结果文件可直接被ParaView读取，构成了完整的开源CFD工具链。然而，这一民主化进程长期面临一个悖论：工具越来越易得，但使用门槛并未同步降低。传统上，高保真仿真分析是少数专家的专属领域，不仅因为求解器本身的复杂性，更因为前后处理工具的高门槛。随着算力门槛和软件门槛相继被突破，后处理的易用性成为了仿真民主化链条上最后的瓶颈之一。VibeFlow这类AI驱动的后处理工具，有望补上这最后一块拼图，让更多工程师能够将仿真作为日常设计决策的常规工具，而非偶尔为之的专项任务。
