AI自动生成CAD图纸：Skill插件安装与实操全指南

从手动制图到AI自动生成：效率的跨越

对于工程师、设计师和制造业从业者来说，CAD图纸的绘制往往是一项耗时且需要专业技能的工作。CAD（Computer-Aided Design，计算机辅助设计）技术自1960年代诞生于MIT，经过六十余年发展已成为工程设计领域的基础设施。 这段历史始于1963年Ivan Sutherland开发的Sketchpad系统——第一个允许用户用光笔在屏幕上直接绘图的交互式程序，奠定了现代CAD的概念基础。从早期的AutoCAD命令行操作，到参数化建模（Parametric Modeling）的普及，再到如今基于云端的协作设计平台，每一次技术跃迁都在降低专业门槛、提升设计效率。

CAD技术的演进与制造业数字化转型密不可分。从1980年代的2D工程图，到1990年代SolidWorks等软件推动的3D实体建模普及，再到2010年代Onshape、Fusion 360等云端CAD平台的兴起，每一次迭代都在拓展设计工具的可及性边界。与此同时，CAD生态逐渐与CAM（计算机辅助制造）、CAE（计算机辅助工程分析）深度整合，形成了现代制造业的PLM（产品生命周期管理）体系，使设计数据能够直接驱动数控加工、有限元仿真和装配验证全流程。

值得深入理解的是，PLM体系由PTC于1990年代提出并商业化，其核心价值在于建立跨部门、跨阶段的设计数据单一可信源（Single Source of Truth），确保从概念设计到退役回收的全生命周期内，所有团队操作同一套受版本控制的数字资产。在AI生成CAD图纸的企业应用场景中，PLM系统的变更管理流程（ECO/ECR）为AI输出提供了结构化的审核入口——AI生成的初稿可作为变更申请的起点，经专业工程师审核后进入正式版本控制轨道，既释放了重复性制图的人力，又保留了对最终输出质量的专业把控。

其中参数化建模是1980年代末由PTC公司在Pro/ENGINEER中首次商业化实现的革命性概念——设计者不再直接操控几何形状，而是通过定义尺寸参数与约束关系来描述设计意图。当某一参数变更时，所有相关几何特征自动联动更新，彻底改变了设计修改的工作方式。值得深入理解的是，这一转变不仅是软件功能的升级，更是设计哲学的根本转变——从「描述几何结果」到「表达设计意图」。参数化建模使工程变更的成本从数小时压缩至数分钟，直接催生了「并行工程（Concurrent Engineering）」的工作模式：设计、制造、测试团队可以基于同一参数模型同步推进，而非顺序等待。这一理念后来被SolidWorks、CATIA、Inventor等主流软件广泛采用，成为现代CAD的核心范式。然而，即便是最现代的CAD软件，依然要求用户掌握复杂的操作逻辑与行业规范，形成了显著的学习曲线壁垒。传统流程中，一张精确的机械或建筑图纸要求设计者熟练掌握制图软件、熟悉各类行业标准，并投入大量时间反复调整细节。

如今，随着AI Agent技术的成熟，这一流程正在被彻底改写——AI生成CAD图纸的出现，代表的是这条演进曲线上的又一次范式转移。本文介绍的是一个基于「Skill」机制的CAD生成插件——只需输入提示词，AI便能输出可用的完整图纸。该插件在开源社区已获得约7.6K的关注，兼容Codex、Claude、Gemini等多种主流AI Agent，通用性相当强。

什么是Skill机制？

Skill的核心价值

「Skill」可以理解为AI Agent的能力扩展模块。它将特定领域的专业知识、工作流程和工具调用能力封装成可复用的插件，让通用大模型能够胜任原本需要专业软件才能完成的任务。

要理解Skill机制，首先需要了解AI Agent的本质。AI Agent是一种能够自主感知环境、制定计划并执行多步骤任务的人工智能系统，与传统「问答式」大模型的核心区别在于其具备工具调用（Tool Use）和持续推理能力。

AI Agent的工具调用能力经历了从ReAct框架（2022年提出，将推理与行动交替执行）到多工具并行调用的快速演进。ReAct模式让模型在每次工具调用前明确写出推理步骤，大幅提升了复杂任务的可解释性和成功率。2023年后，OpenAI引入Parallel Function Calling，允许模型在单次推理中同时触发多个独立工具调用，大幅压缩了多步骤任务的延迟。这一能力对CAD生成场景尤为关键——生成一张完整图纸往往需要同时调用几何计算、标准查询、格式输出等多个子能力模块。

AI Agent的工具调用能力建立在大模型的指令微调（Instruction Tuning）和强化学习人类反馈（RLHF）基础之上。以OpenAI的Function Calling为例，开发者通过JSON Schema定义工具的名称、参数结构和功能描述，模型在推理过程中自主判断何时调用哪个工具、传入什么参数，并将工具返回的结果整合进后续推理链。其背后的技术实现是将工具描述注入系统提示词（System Prompt），模型通过预训练习得的「元推理」能力判断任务分解策略和工具调用时机，使「思维链（Chain-of-Thought）推理」与「外部工具执行」得以无缝衔接，形成感知-规划-执行-反馈的完整闭环。这一机制使大模型从「语言处理器」进化为「任务执行器」。Anthropic的Claude通过Tool Use API实现类似功能，并引入了「扩展思考（Extended Thinking）」机制，允许模型在工具调用前进行更深层的内部推理，显著提升了复杂任务的分解质量。Skill机制正是在这一基础上向上封装——将多个工具调用、领域知识和工作流逻辑打包为一个可复用的专业能力单元。

值得注意的是，AI Agent与传统RPA（机器人流程自动化）或脚本工具的根本区别在于其自适应推理能力：传统自动化工具依赖预设规则，遇到规则外情况便会失效；而AI Agent能够理解上下文、分解复杂任务并动态调整执行策略。在CAD生成场景中，这意味着Agent可以从模糊的自然语言描述（如「一个带散热孔的电机外壳」）推断出具体的几何参数、约束关系和图层结构，而非依赖穷举式规则匹配。这种从「确定性执行」到「推理性执行」的转变，是AI Agent区别于前代自动化技术的核心所在。

Skill机制本质上是对Agent能力的模块化封装——类似于智能手机的App生态，每个Skill代表一种垂直领域的专业能力包，可被不同的底层模型调用。这一设计思路与OpenAI的Function Calling、Anthropic的Tool Use API一脉相承，但更强调跨模型的可移植性与领域知识的深度集成。

在CAD生成场景中，Skill承担了「翻译官」和「执行者」的双重角色：将用户的自然语言描述转化为精确的图纸参数，再调用底层绘图逻辑，输出符合工程标准的CAD文件。这种模式最大的优势在于——用户无需掌握任何专业制图技能，正如实测演示中所展示的：「全程AI完成，我都不会这个，就把它给做出来了。」

多Agent兼容的实际意义

该插件对多种AI Agent的兼容性同样值得关注。「模型中立（Model-Agnostic）」架构的实现依赖于对不同大模型API差异的抽象封装。主流方案通常引入适配层（Adapter Layer），将Skill的标准化接口转换为各模型的原生API调用格式——例如将统一的工具描述模式分别映射到OpenAI的tools参数、Anthropic的tools字段和Google的functionDeclarations结构。在提示词层面，模型无关化要求开发者避免利用特定模型的独特能力，转而依赖所有主流模型均支持的通用指令范式。不同大模型在指令理解、代码生成和结构化输出方面各有优劣：Codex（基于GPT系列）在代码生成任务上表现突出；Claude以长文本理解和指令遵循见长；Gemini则具备较强的多模态理解能力。通过将Skill的核心逻辑与模型解耦，开发者得以让用户在保持工作流不变的前提下自由切换底层引擎。

模型中立架构不仅是技术选择，更折射出企业AI基础设施建设的战略考量。2023-2024年间，GPT-4、Claude 3、Gemini 1.5等顶级模型的定价经历了数轮大幅调整，单次Token成本最高下降超过90%。这种波动性使企业将「多模型切换能力」列为AI系统设计的核心非功能性需求。LangChain、LlamaIndex等开源框架正是在这一需求驱动下快速崛起，通过统一的Chain和Agent抽象层屏蔽底层模型差异。对于CAD Skill这类垂直应用，模型中立还意味着可以针对不同子任务选择最优模型——例如用代码能力强的模型生成DXF，用推理能力强的模型解析用户的模糊需求描述。

这一趋势的背后是企业对「模型锁定（Model Lock-in）」风险的规避需求——随着大模型市场竞争加剧和定价波动，保持多模型切换能力已成为企业AI基础设施建设的重要考量，类似于云计算时代「多云策略（Multi-Cloud Strategy）」的逻辑延伸。因此，无论习惯使用哪种AI工具，都可以接入这套Skill体系，根据需求和成本灵活切换底层模型——在当前AI工具高度碎片化的环境下，这一特性尤为实用。

安装与使用全流程

第一步：从集市安装Skill插件

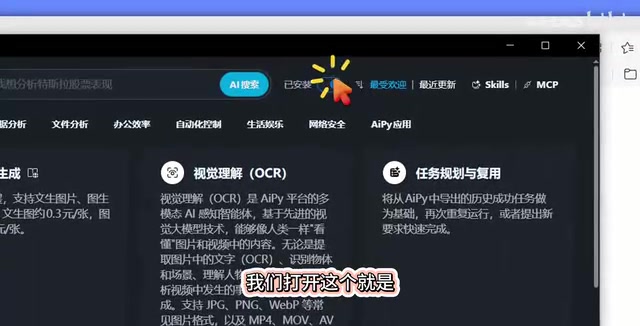

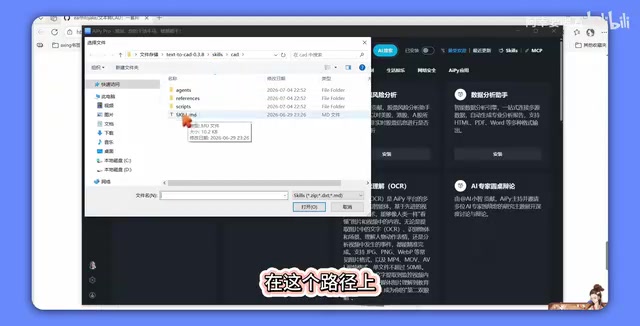

操作流程并不复杂。首先打开支持Skill的软件，进入「集市」页面，点击「Skills」选项，选择「从安装文件中安装」。找到本地下载好的插件文件路径，点击打开并确认安装。

安装过程仅需短暂等待，实测约10秒即可完成。安装成功后点击「关闭」，即可在已安装列表中看到该CAD Skill。

第二步：加载并调用Skill

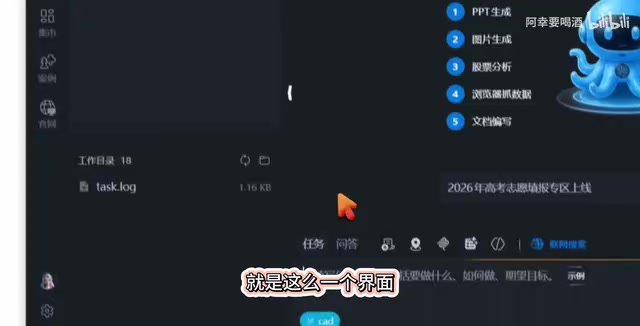

在已安装的Skill列表中下滑，找到CAD相关Skill并点击使用，系统随即加载对应操作界面。界面加载完成后，将准备好的提示词复制粘贴至输入框，点击运行，AI便会自动开始生成完整图纸。

生成过程需要一定的等待时间，这是AI进行推理和绘制的正常耗时。完成后即可获得一份可直接查看的CAD图纸成品。值得一提的是，CAD图纸通常以DWG、DXF等格式存储，其中**DXF（Drawing Exchange Format）**是由Autodesk于1982年随AutoCAD首版一同发布的开放标准格式，设计初衷正是为了实现跨平台的图纸互操作性。

从技术结构角度看，一个完整的DXF文件由六个区块构成：HEADER区存储AutoCAD版本号、单位制、角度方向等全局变量；CLASSES区定义应用程序自定义类；TABLES区包含图层（LAYER）、线型（LTYPE）、文字样式（STYLE）等命名对象的定义表；BLOCKS区存储可复用的图块定义；ENTITIES区是核心内容，包含所有可见的几何实体（直线LINE、圆弧ARC、多段线POLYLINE等）；OBJECTS区存储非图形对象。每个数据单元由「组码（Group Code）+ 值」构成，组码为整数，含义由DXF规范严格定义（如组码10代表X坐标，组码20代表Y坐标）。

DXF格式的文本化结构使其天然适合大模型生成。与二进制格式的DWG不同，DXF是纯文本格式，其「组码+值」的键值对语法与JSON、YAML等结构化数据格式高度类似，而大模型在这类结构化文本的生成上积累了大量训练数据。GitHub上存有数以百万计的DXF文件和ezdxf、pyautocad等Python库的代码示例，这些内容构成了大模型理解DXF语法的重要训练基础。部分CAD AI系统采用「代码生成中介」策略——先让大模型输出Python/JavaScript绘图代码，再由程序执行生成DXF，比直接生成DXF文本具有更强的逻辑一致性保障。

DXF格式的「组码+值」语法体系与编程语言的语法结构高度类似，这使得大模型可以借助代码生成能力直接输出合规的DXF内容。现代AI模型在训练语料中包含了大量DXF文件和相关技术文档，形成了对该格式语法的隐式掌握。更重要的是，DXF的确定性语法允许开发者在AI输出后引入「语法验证层」：通过解析器检查组码合规性、几何实体的坐标完整性、图层引用的有效性等，将原本难以评估的「生成质量」转化为可量化的「语法正确率」。这种「生成+验证」的双阶段架构，是当前AI工程应用中提升可靠性的主流技术模式，与代码生成领域的单元测试验证思路一脉相承。这种高度确定性的语法结构，使大模型可以像生成代码一样生成DXF内容——语法错误可被明确检测和纠正，这也是AI在结构化输出任务上普遍优于开放式创作的底层原因。

第三步：验证生成效果

为确认输出质量，可将生成成品与开源仓库（GitHub）上的官方示例进行对比。实测结果显示两者完全一致，说明该插件输出稳定可靠，能够复现官方示例水准，而非随机性极强的「玄学生成」。此外，该软件目前免费开放使用，进一步降低了上手门槛。

这类工具的价值与局限

生产力层面的实际意义

AI自动生成CAD图纸，是「AI Agent + 垂直专业领域」深度结合的典型案例。它将复杂的专业工作流压缩为「输入提示词—等待生成」两步，极大降低了制图的技术门槛。对于中小企业、独立设计师乃至教育场景，此类工具能显著提升效率、节省人力成本。

从更宏观的角度看，这印证了一个明确的趋势：AI正从「对话助手」向「实际生产工具」加速演进。当大模型具备调用专业工具、遵循行业标准的能力后，它交付的不再只是文字回答，而是可直接使用的工程成果。

需要理性看待的局限

当然，也应保持客观。CAD图纸对精度的极端要求源于制造业的物理约束：机械加工中，0.01毫米级别的公差偏差可能导致零件装配失败；建筑图纸中，结构计算依赖精确的几何关系。理解这一挑战需要了解工程制图领域的精度标准体系：ISO 2768定义了机械加工的通用公差等级，将线性尺寸公差分为f（精密，±0.05mm）、m（中等）、c（粗糙）、v（极粗糙，±6.5mm）四个等级。在此之上，GD&T（Geometric Dimensioning and Tolerancing，几何尺寸与公差）体系以ASME Y14.5标准为代表，用14种形位公差符号——涵盖直线度、平面度、圆度、位置度、同心度等——精确描述零件的形状和位置要求，相比传统坐标公差更能反映实际功能需求。中国国家标准GB/T 1804则定义了国内制造业的通用公差规范。

尤为重要的是，工程制图精度标准的复杂性远超普通文档领域。除ISO 2768线性公差外，形位公差（GD&T/GPS）体系还包含基准参考框（Datum Reference Frame）、最大实体条件（MMC）、最小实体条件（LMC）等高度依赖上下文的语义规则。大模型的幻觉问题在此类场景中具有高度隐蔽性：错误的形位公差标注在视觉上与正确标注几乎无法区分，但会导致零件在装配时产生干涉或过度间隙。这也是为何工业界在探索AI辅助制图时，普遍将「专业人员审核」作为不可绕过的环节，而非追求完全自动化的根本原因。

这套标准体系决定了CAD图纸本质上是一种「法律文件」——制造商依据图纸加工，设计方依据图纸验收。ISO 9001质量管理体系要求制造商建立可追溯的设计文件管理机制，每一次版本变更都需要有记录和审批。在此背景下，任何参数偏差都可能引发法律责任，AI幻觉问题的危害也因此超越了「生成了错误的尺寸」本身——幻觉内容的不可预测性使得质量管控体系难以建立稳定的验收标准。

当前AI生成图纸面临的核心挑战在于**「幻觉问题」（Hallucination）**——大模型可能生成看似合理但实际参数有误的内容。这一问题的根源在于语言模型的本质是基于训练数据的概率分布进行Token预测，并不具备真正的逻辑推理或物理仿真能力。在工程场景中，常见的幻觉形式包括：尺寸数值前后矛盾（标注总长与各段尺寸之和不符）、违反几何约束（相切关系标注与实际坐标不匹配）、引用不存在的标准代号，以及忽略材料力学约束等。一个看似合理的尺寸标注错误，在对话场景中只是「信息有误」，在工程场景中则可能导致批量废品或安全事故。

目前缓解这类问题的主要技术路径包括：RAG（检索增强生成）注入行业标准文档以约束输出、后处理验证器自动检查几何一致性，以及引入专业计算模块对关键参数进行约束验证。其中，RAG技术由Meta AI于2020年提出，其核心思想是在大模型推理时动态检索外部知识库，将ISO、ANSI、GB等标准文档构建为向量数据库，模型在生成公差标注或线型规范时自动检索匹配的标准条款并纳入生成约束，将「模型记忆的模糊印象」替换为「精确引用的标准原文」，显著降低幻觉风险。

工业界同时探索「数字孪生约束验证」路径：将AI生成的CAD参数导入物理仿真引擎（如ANSYS、COMSOL）进行有限元分析，以仿真结果反向验证设计的物理合理性，形成「AI生成→物理仿真→反馈修正」的迭代闭环，将人类专家的审核工作从逐行检查转向异常标记的定向复核。数字孪生（Digital Twin）技术起源于NASA的航天器健康管理系统，由Michael Grieves于2002年正式提出概念框架，其核心思想是为物理实体构建一个实时同步的虚拟副本，使设计验证可以在数字空间中以极低成本完成，而非依赖昂贵的物理原型迭代。

此外，复杂约束条件（如多零件配合关系、材料力学特性）的处理需要系统性推理能力，工程图纸还需遵循ISO、ANSI或GB等国际/国家标准，涵盖线型规范、尺寸标注方式、公差表示方法等数十项规则，这对AI的「规则遵循」能力提出了更高要求。这是AI工具在从「辅助沟通」走向「实际生产」过程中必须正视的结构性挑战。

目前的演示案例较为简单，尚未充分展示复杂图纸、多约束条件下的生成质量，以及输出结果在真实工程场景中的精度表现。因此，AI生成的图纸目前更适合定位为「高质量初稿」，最终仍需专业人员进行审核与修正。此外，提示词的质量直接决定输出效果——想要获得理想图纸，用户仍需具备清晰的需求描述能力和基本的领域知识。「零基础一键生成」在概念上很吸引人，但在真实专业场景中，人机协作依然是更务实的路径。

结语

AI自动生成CAD图纸的实践，展示了Skill机制在垂直专业领域的巨大潜力。该插件兼容多种主流AI Agent、开源免费、操作门槛低，为传统制图工作提供了一条全新的自动化路径。尽管在精度和复杂场景下仍有待进一步验证，但这一方向无疑值得持续关注——它让我们看到了AI真正融入专业工作流的现实可能。对于希望提升制图效率的从业者，不妨亲自安装体验，用实际生成结果来评估它的适用价值。
