博途堆垛机启停急停复位编程实战：从零搭建控制逻辑

在工业自动化领域，堆垛机的启停控制是PLC编程的经典入门项目。本文基于B站UP主的博途与FactoryIO实战教程，拆解如何从零开始编写堆垛机的启停、急停及复位逻辑，并分析其中容易踩坑的反逻辑设计。

一、搭建基础启停控制框架

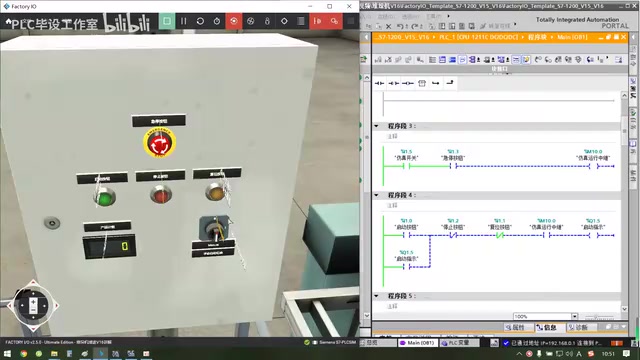

教程首先从仿真面板入手，在博途（TIA Portal）中创建仿真开关、急停和启停按钮的变量映射。据UP主演示，仿真开关接入I1.5，急停使用I1.3常开触点，并串联一个M10.0作为仿真运行中继。

程序段的核心逻辑是：仿真开关闭合且急停未触发时，M10.0线圈得电。这里UP主特别指出，急停在外部硬件中通常是常闭触点，因此在程序中使用常开触点反而能保证默认导通——这是PLC编程中常见的“反逻辑”处理。

随后，教程加入启动按钮I1.0和停止按钮I1.2，并通过自锁电路点亮启动指示灯Q1.5。复位按钮I1.1则用于解除停止状态并点亮复位指示灯Q1.6。至此，一个完整的启停控制框架初具雏形。

PLC中的常开与常闭触点：在PLC梯形图编程中，常开触点（NO）在变量为1时导通，常闭触点（NC）在变量为0时导通。硬件接线中，急停按钮通常使用常闭触点，即未按下时电路导通，按下时断开。因此，在程序中若使用常开触点对应急停变量，则当急停未按下（变量为1）时程序导通，符合安全逻辑；若使用常闭触点，则急停未按下时程序反而断开，导致设备无法启动。这种硬件常闭与程序常开的对应关系称为“反逻辑”，是PLC编程中处理安全信号的常见做法。

自锁电路（起保停电路）：自锁电路是PLC启停控制的基本单元，由启动按钮、停止按钮和输出线圈组成。启动按钮按下时，线圈得电，其常开触点并联在启动按钮两端，实现“保持”功能；停止按钮串联在回路中，按下时断开，使线圈失电。这种电路确保启动后即使松开按钮，输出仍保持，直到停止信号触发。自锁电路是理解更复杂逻辑（如顺序控制、互锁）的基础。

二、急停与停止的反逻辑陷阱

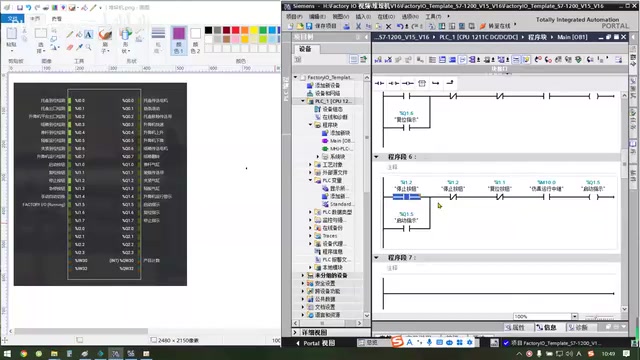

在初步下载程序后，UP主发现急停和停止按钮的逻辑存在冲突：由于急停和停止在外部均为常闭触点，如果程序中都使用常开触点，会导致默认状态不通，启动按钮无法生效。

解决方案是将停止按钮改为常闭触点，并将急停对应的程序段改为常开触点，使两者动作相反。UP主强调，这种“反逻辑”设计需要结合硬件接线方式灵活调整，否则会出现按下急停后仿真运行中继断开、但停止按钮无法复位的问题。

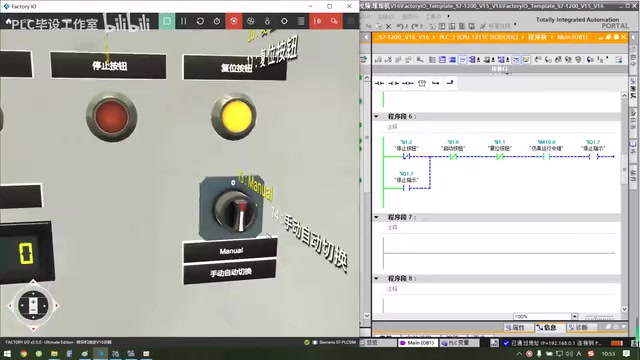

修改后重新下载并监控，启动、停止、复位功能均正常响应，操作面板的指示灯也能正确反馈状态。

三、变量规划与初始化准备

完成基础启停后，UP主指出当前程序仅实现了初步的启动操作，尚无具体动作流程。接下来需要添加变量并编写初始化程序，为后续的自动流程做准备。

“变量代表编程的基本思维”，UP主建议在编写动作流程前先明确需要哪些标志位、计时器或计数器变量。如果程序中已使用标志位或计数，则必须在程序开头部分编写初始化逻辑，将其清零；若暂无变量，则可暂缓初始化。

PLC变量与标志位：在PLC程序中，变量用于存储中间状态、计数或计时值。标志位（M区）是内部存储器，常用于记录设备状态（如运行、故障、自动模式等）。初始化程序通常在PLC启动时运行一次，将必要的标志位、计数器和计时器清零或置为默认值，避免因残留数据导致逻辑错误。良好的变量规划能提高程序可读性和可维护性，是自动化项目设计的重要步骤。

四、走向自动流程的下一步

教程结尾，UP主展示了操作面板的正常运行状态，并预告下一步将编写完整的自动流程。手动/自动模式的切换、产品计数等功能将在后续课程中逐步加入。

对于初学者而言，这个案例的价值在于理解PLC编程中硬件接线与程序逻辑的对应关系，尤其是常开/常闭触点的灵活运用。堆垛机作为仓储物流的核心设备，其启停控制逻辑是构建更复杂自动化系统的基础。掌握这些基本技巧后，再逐步扩展变量和流程，就能搭建出稳定可靠的控制程序。
