博途与Factory IO实战：堆垛机PLC地址符号表配置教程

在工业自动化仿真项目中，TIA Portal（博途）与Factory IO的联合调试是常见需求。本文基于B站实战教程，详细梳理堆垛机编程中地址符号表的添加流程，帮助读者快速搭建PLC与仿真软件之间的通信桥梁。

一、工程模板与项目准备

教程首先强调，必须使用预先准备好的工程模板（包含1200和1500两种PLC型号），否则博途项目内没有任何块可供调用，无法与Factory IO建立连接。打开模板后，进入项目视图，点击PLC设备，在程序块中可以看到主程序Main以及关键的FC9000块——这个FC块正是与Factory IO通信的接口。

实际操作中，启动博途软件可能较慢，需耐心等待。进入项目后，建议最大化程序块编辑区以便操作。若未调用工程模板，直接新建项目将缺少必要的通信模块，导致后续仿真失败。

FC9000块是西门子TIA Portal中一种特殊的函数块，专门用于与Factory IO仿真软件进行数据交换。Factory IO通过其驱动接口与PLC建立通信，而FC9000内部封装了地址映射和通信协议处理逻辑，使得PLC的输入输出变量能够与Factory IO场景中的传感器和执行器一一对应。如果缺少该块，PLC程序无法识别Factory IO的信号，导致通信失败。

TIA Portal（博途） 是西门子推出的全集成自动化工程软件平台，支持S7-1200、S7-1500等系列PLC的编程、组态和调试。在仿真项目中，博途作为PLC编程环境，与Factory IO（一款3D工业仿真软件）配合使用，可模拟真实产线的控制逻辑。

二、添加输入信号变量

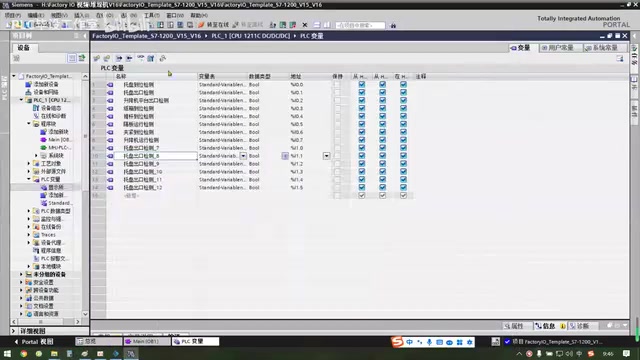

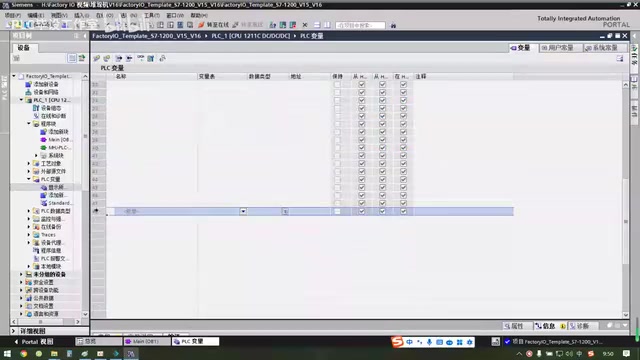

在博途的“PLC变量”表中，选择“显示所有变量”，即可编辑符号表。教程演示了先删除默认变量，保留少量占位，然后逐一添加堆垛机所需的输入信号。

关键输入信号包括：

• 托盘到位检测（布尔型）
• 出口检测（布尔型）
• 升降机平台出口检测
• 指向到位检测
• 推杆到位检测
• 隔板运行检测
• 夹紧到位检测
• 升降机运行检测
• 启动按钮、复位按钮、停止按钮、急停按钮
• 手动/自动切换开关
• Factory IO Running仿真开关（对应I1.5）

其中，升降机平台出口检测信号在托盘下降移出时触发，尽管托盘进入时也会经过该检测点，但命名上以功能定义为准。仿真开关连接至I1.5，用于在Factory IO界面控制仿真启停，PLC侧可读取该信号状态。

添加变量时，可直接在表格中修改名称和地址，布尔型变量默认位地址。对于需要截图的场景，可打开画板将Factory IO的驱动界面截图放置一旁，方便对照信号名称，避免频繁切换软件。

布尔型变量在PLC中表示开关量，仅包含0（False）和1（True）两种状态，常用于按钮、传感器等数字信号。在博途变量表中，布尔变量按位（bit）寻址，例如I0.0表示输入字节0的第0位。

Factory IO Running仿真开关是Factory IO驱动提供的一个特殊信号，通常映射到PLC的输入点（如I1.5），用于在仿真界面中控制仿真的启动和停止。PLC通过读取该信号状态，可判断仿真是否处于运行模式，从而调整控制逻辑。

三、配置输出信号与数据变量

输出变量从Q0.0开始分配。教程中列出的输出信号包括：

• 托盘传送电机（Q0.0）
• 链条滚动
• 托盘移除传送电机
• 升降机快速上升、升降机下降
• 指向传送电机、指向翻转
• 推杆气缸（Q1.0）
• 装载传送带
• 夹紧气缸（Q1.3为隔板气缸，Q1.4为升降机运行警示）
• 启动指示（Q1.6）、复位指示、停止指示（Q1.7）

此外，还需添加一个整数型变量用于产品计数，地址建议QW30，数据类型改为INT。在变量表中右键插入行即可新增条目，多余行可删除。

完成符号表后务必保存项目，避免丢失配置。

INT数据类型是16位有符号整数，取值范围为-32768到32767，适用于计数、长度等数值处理。在博途中，整数变量通常使用字（Word）地址，如QW30表示输出字30。与布尔变量不同，INT变量占用连续的16个位，需在变量表中显式修改数据类型。

输出地址分配遵循PLC的I/O映射规则，Q0.0、Q1.0等分别对应输出字节0的第0位、输出字节1的第0位。每个输出点可连接一个执行器（如电机、气缸），地址需与Factory IO驱动中的配置严格一致，否则控制信号无法正确传递。

四、系统时钟与仿真连接

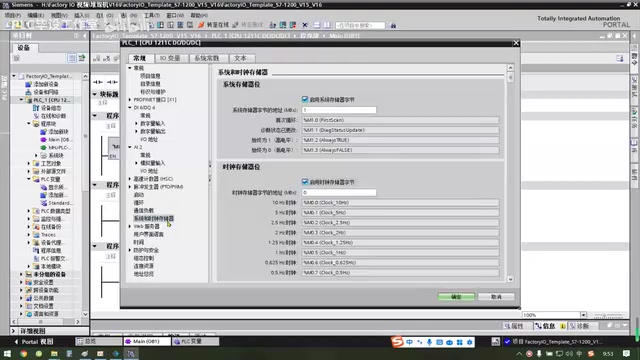

在PLC属性中，找到“系统和时钟存储器”选项，勾选启用。系统存储器提供首次循环脉冲（初始化脉冲）等信号，时钟存储器则生成周期性方波，便于编程中使用。教程指出，博途不同于老款S7-200，无需在程序前添加特殊限制，可直接编写逻辑。

配置完成后，点击仿真启动按钮，下载程序（即使Main为空），装载并启动模块，使PLC进入运行状态。随后打开Factory IO，点击驱动中的连接按钮。若连接失败，可尝试以管理员身份运行Factory IO软件（右键选择“以管理员身份运行”），部分系统权限问题可由此解决。

连接成功后，即可开始编写控制程序。教程建议，若读者对变量添加操作已熟悉，可跳过本节直接学习后续内容。

系统和时钟存储器是S7-1200/1500 PLC的内置功能，启用后会在CPU中分配特定的存储位。系统存储器提供首次扫描脉冲（如M1.0），用于初始化程序；时钟存储器则生成不同频率的方波（如1Hz、2Hz），可用于闪烁指示灯或定时逻辑。在博途的PLC属性中勾选“启用系统存储器”和“启用时钟存储器”，并设置对应的存储字节（如MB0），即可在程序中使用这些资源。

五、关键注意事项

• 必须调用工程模板中的FC9000块，否则无法通信。
• 输入输出地址需与Factory IO驱动配置一致，仿真开关对应I1.5。
• 布尔变量直接使用位地址，计数变量需改为INT类型。
• 启用系统时钟存储器可简化初始化与脉冲逻辑。
• 仿真连接异常时，优先检查管理员权限。

通过以上步骤，即可完成堆垛机项目的基础符号表配置，为后续逻辑编程和联合仿真打下基础。
