LangGraph入门：图编排与状态机构建AI智能体

LangGraph到底是什么？

对于刚接触AI应用开发的开发者来说，LangChain早已不陌生。但当业务逻辑变得复杂、涉及多任务协同、循环判断和状态管理时，单纯的链式调用（Chain）便显得力不从心。这时，LangGraph 就成为 LangChain 生态中的进阶利器。

简单来说，LangGraph 是 LangChain 的加强版工作流编排框架。它的核心思想可以用一句话概括：以点成线，以线成面。每个单独任务的执行链路仍是线性的（本质上还是 LangChain），但通过**图（Graph）**的方式将这些线性任务组织起来，就能构建出支持分支、循环和条件路由的复杂流程。

理解 LangGraph，有两个关键词绕不开：图编排（Graph Orchestration） 和 状态机（State Machine）。

图编排起源于计算机科学中的有向图理论。有向图（Directed Graph）由节点集合V和有向边集合E构成，每条边从一个节点指向另一个节点，表示单向的依赖或执行关系。DAG（有向无环图）因其无循环特性，长期以来是任务调度领域的主流选择——Apache Airflow、Apache Spark的任务依赖图均基于DAG构建。所谓"无环"，意味着从任意节点出发沿有向边行进，永远无法回到起点，这一特性使得任务的拓扑排序（Topological Sort）成为可能，调度器可以安全地确定任务的执行顺序而无需担心死锁。

然而AI Agent场景的特殊性在于需要「反思-修正」循环：模型生成答案后需自我评估，若质量不达标则重新生成，这在DAG中无法自然表达。LangGraph引入的有向有环图（DCG）打破了这一限制，允许流程回环——这正是实现"反思（Reflection）"、"重试（Retry）"等高级 Agent 行为的底层基础，也是它区别于 Airflow 等传统 DAG 调度框架的关键所在。值得注意的是，引入环路也带来了新的工程挑战：如何防止无限循环？LangGraph通过在边的条件函数中设置最大迭代次数（recursion_limit）来应对这一问题，默认值为25次，可根据业务需求调整。

状态机则是自动控制理论中的经典模型。有限状态机（FSM, Finite State Machine）广泛应用于编译器词法分析、网络协议实现和游戏AI等领域，其核心要素包括：有限个状态集合、初始状态、终止状态、触发状态转换的输入事件，以及转换函数。在 LangGraph 中，每个节点执行后返回的字典数据会被合并进全局 State 对象，State 的变化本质上就是状态转换。

值得一提的是，LangGraph 的 State 通常以 Python 的 TypedDict 或 dataclass 定义，配合 Annotated 类型注解可为每个字段指定归约函数（Reducer）——例如消息列表字段使用 add_messages 归约器，确保多个节点并发写入时采用追加语义而非覆盖语义，这是分布式状态管理中的经典"last-write-wins vs merge"问题的优雅解法。这一设计思路与 Redux 的 Reducer 模式如出一辙：状态永远是当前状态与动作（Action）经过纯函数运算的结果，副作用被严格隔离在执行节点内部，而非散落在状态更新逻辑中，使得整个系统的状态流转具备完整的可推导性。

这种设计带来了三个核心工程优势：其一是可观测性，任意时刻的系统状态均可被快照捕获；其二是可重放性，给定初始状态和输入序列可完整复现执行过程；其三是可中断性，配合Checkpointer机制可在任意节点暂停、审计后恢复——在生产环境中，这对调试、审计和断点续传（Checkpoint）均具有重要工程价值，对金融、医疗等强合规场景尤为关键。

前者负责组织任务的执行流程，后者负责在整个流程中维护和传递状态数据，两者结合构成了 LangGraph 的核心设计哲学。

两套API：图API与函数API怎么选？

根据 LangGraph 官方 Quickstart 文档，入门 LangGraph 主要有两套方式：

图API（Graph API）

这是官方最推荐、也是社区使用最广泛的方式，围绕四大核心元素展开：

• 状态（State）：贯穿整个图的数据载体
• 图构建器（Graph Builder）：用于组装完整的流程图
• 节点（Node）：执行具体任务的功能单元
• 边（Edge）：连接节点、定义流程走向，包含起始节点（START）与终止节点（END）

如果你用过 Dify 这类可视化工作流框架，对这套设计会相当熟悉——一张流程图总有入口和出口。LangGraph 的 START 和 END 本质上是两个哨兵节点（Sentinel Node），并不执行任何实际逻辑，仅用于标记图的拓扑边界，使得框架可以安全地确定执行入口和退出条件。

函数API（Functional API）

函数式 API 同样能实现相同功能，并支持部分流式编程（Stream）新特性。但从当前社区主流实践和稳定性来看，它尚不及图 API 成熟。函数式 API 的设计灵感来自函数式编程（Functional Programming）范式，通过装饰器（@task、@entrypoint）将普通 Python 函数声明为图节点，更贴近 Python 开发者的直觉，但其底层仍会被编译为图 API 的内部表示，两套 API 在执行引擎层面是统一的。这种"语法糖"设计模式在框架开发中极为常见——React 的 Hooks API 与 Class Component API、Python 的 async/await 与生成器协程，本质上都是在保持底层执行模型不变的前提下，为开发者提供更符合直觉的编程界面。

这里有一个值得借鉴的工程经验：新特性固然吸引人，但生产环境更看重稳健与可维护性。就像很多 Java 开发者了解 Stream 流式特性，但大型项目中仍倾向于使用久经考验的传统写法。因此，本文建议优先掌握图 API 这套方案。

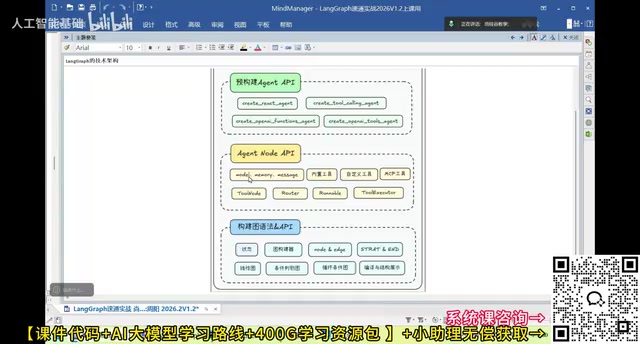

LangGraph的三层技术架构

要真正理解 LangGraph 的设计哲学，必须搞清楚它自下而上的三层架构。

第一层：底层图语法与API

这是最基础的一层，也就是前面提到的四大元素：状态、图构建器、节点、边，以及 START 和 END 节点。它们构成了描述一张流程图的最小语法单位。在实现层面，LangGraph 的图构建器（StateGraph）采用了经典的建造者模式（Builder Pattern）：先通过 .add_node() 和 .add_edge() 系列方法声明式地描述图的拓扑结构，最后调用 .compile() 触发图的编译与验证——编译阶段会检查孤立节点、缺失终止路径等常见配置错误，将潜在问题提前暴露在开发期而非运行时，体现了"快速失败（Fail Fast）"的工程哲学。

这种声明式（Declarative）图构建风格与命令式（Imperative）编程形成鲜明对比：开发者只需描述"图应该长什么样"，而无需关心"图是如何被执行的"。这一抽象层次的提升，正是 LangGraph 能够在底层对执行策略（串行、并行、流式）进行统一优化的根本原因——类似于 SQL 允许数据库查询优化器自由选择最优执行计划，而无需开发者手工指定扫描顺序。

第二层：工具与特性层

在基础图语法之上，中间层负责提供各类扩展能力：

• 路由（Router）：条件分支判断，控制流程走向。路由在 LangGraph 中通过**条件边（Conditional Edge）实现，使用 .add_conditional_edges() 方法注册一个路由函数，该函数接收当前 State 并返回下一个节点的名称（字符串）或节点名称列表（并行执行）。这种设计将"决策逻辑"与"执行逻辑"分离，路由函数可以是简单的 if-else 规则，也可以是调用 LLM 进行语义判断的复杂逻辑，充分体现了开闭原则（Open-Closed Principle）——对扩展开放，对修改关闭。值得注意的是，当路由函数返回节点名称列表时，LangGraph 会自动将这些节点以扇出（Fan-out）方式并行调度，待所有并行节点执行完毕后再通过扇入（Fan-in）**边汇聚结果，这是实现 Map-Reduce 风格 Agent 流程的原生机制。

• 链式调用：即 LangChain 中熟悉的管道操作符（|）。LCEL（LangChain Expression Language）是 LangChain 0.1 版本引入的核心特性，其设计灵感来源于Unix管道哲学——利用 Python 的 __or__ 运算符重载实现了类 Unix 管道的链式语法。一条典型的 LCEL 链形如：prompt | llm | output_parser，其中每个组件均实现了 Runnable 接口，天然支持 .invoke()（同步单次）、.stream()（流式输出）和 .batch()（并行批处理）三种调用模式，同一套代码无需修改即可切换执行方式，极大提升了代码复用性。这一设计体现了面向对象中的里氏替换原则（LSP）：任何实现了 Runnable 接口的组件均可无缝替换，例如将 ChatOpenAI 替换为 ChatAnthropic 时，下游的 OutputParser 无需做任何改动。在LangGraph的架构中，LCEL承担「节点内部微观处理逻辑」的角色，而LangGraph负责「节点间宏观编排调度」，两者形成清晰的职责边界：前者解决「一次LLM调用如何处理」，后者解决「多次调用如何协同」，形成了"宏观图编排 + 微观链处理"的双层架构。

• 大模型交互与MCP工具：接入各类大模型和自定义工具。其中 MCP（Model Context Protocol）是由 Anthropic 于 2024 年 11 月正式开源的标准化协议，其诞生背景是AI工具生态的「适配爆炸」困境——在 MCP 出现之前，OpenAI有Function Calling，Anthropic有Tool Use，各家格式不兼容，开发者需为每个模型重复编写适配层。MCP的设计参考了微软的LSP（Language Server Protocol）——LSP统一了IDE与语言服务之间的通信协议，使得一个语言服务器可服务所有支持LSP的编辑器。MCP沿用这一思路，定义了AI应用（MCP Client）与外部工具（MCP Server）之间基于JSON-RPC 2.0的标准通信格式，工具能力通过tools/list接口自描述，调用通过tools/call接口执行，类似 USB-C 统一硬件接口的思路——数据库查询、代码执行、网络搜索等外部工具只需开发一次MCP Server，即可被所有支持MCP的AI应用调用。在安全性层面，MCP还规定Server应通过tools/list响应中的inputSchema字段（遵循JSON Schema规范）描述每个工具的参数类型与约束，Client在调用前可据此进行参数校验，防止恶意或格式错误的输入到达工具执行层。截至 2025 年，Claude Desktop、Cursor、Windsurf 等主流 AI 工具已全面接入 MCP 生态，LangGraph 通过 langchain-mcp-adapters 包提供原生支持。

• Memory（记忆）：LangGraph 的 Memory 体系分为两个层次——短期记忆（In-Memory Store）存活于单次图执行的生命周期内，本质上就是运行时的State对象，进程终止后数据消失，适合无需跨会话持久化的单次任务场景；长期记忆（Persistent Store）则通过 Checkpointer 机制将每个节点执行后的 State 快照序列化并写入外部存储——官方提供了MemorySaver（内存，仅用于开发测试）、SqliteSaver（SQLite文件）和AsyncPostgresSaver（PostgreSQL，生产推荐）三种实现。从存储架构视角看，Checkpointer的设计本质上是一种**事件溯源（Event Sourcing）**模式：系统不仅保存当前状态，而是保存导致该状态的完整操作历史，这使得"时间旅行调试（Time-Travel Debugging）"成为可能——开发者可通过get_state_history()获取某个thread_id下的所有历史快照，并从任意历史节点重新执行，极大降低了复杂Agent行为的调试成本。这一设计与 Git 的版本管理哲学高度相似：Git 同样不删除历史提交，而是通过有向无环图（Commit DAG）完整保存每一次变更，使得git checkout到任意历史版本成为可能。Checkpoint通过thread_id区分不同会话线程，不仅支持多轮对话的上下文延续，还是实现"人工介入"（Human-in-the-Loop）和断点续传的核心机制——当 Agent 在某个节点通过interrupt()函数暂停等待人工审批时，整个状态已被安全持久化，审批完成后调用.invoke(None, config)即可从中断处无缝恢复，对上下文状态零损耗。

• Message（消息）：不同角色的消息类型，如 SystemMessage、AIMessage 等。LangGraph 的消息体系遵循 OpenAI Chat Completions API 确立的多角色消息规范，将对话历史建模为一个有序消息列表（Message List）。SystemMessage 用于向模型注入全局指令和人格设定，HumanMessage 对应用户输入，AIMessage 对应模型输出，ToolMessage 则用于携带工具调用结果——这种结构化的消息分类不仅帮助模型理解对话上下文的角色归属，也是 LangGraph 实现工具调用闭环（Tool Call Loop）的数据基础：模型输出包含 tool_calls 字段时，框架自动路由到工具执行节点，工具结果封装为 ToolMessage 追加到消息列表，再次交由模型处理，形成完整的工具使用闭环。这种消息列表驱动的对话模式，本质上是将大语言模型的上下文窗口（Context Window）视为一个可持续追加的消息队列，每次调用都传入完整的历史消息，使得无状态的模型API能够模拟有状态的多轮对话——这也解释了为何管理好消息列表的长度（通过修剪旧消息或摘要压缩）是Token成本控制的核心手段之一。

第三层：智能体（Agent）

最顶层，是将底层 API 与中间层工具特性组合后构建出的具备特定能力的功能节点，这些节点协同运作，就是所谓的 Agent 智能体。在多Agent协作场景中，LangGraph 支持将一个已编译的图（CompiledGraph）作为另一个图的节点直接嵌入，形成**嵌套图（Subgraph）架构。这种设计允许将复杂系统分解为层次化的Agent网络：顶层Orchestrator Agent负责任务分解与结果聚合，底层Specialist Agent各司其职处理垂直领域任务，各子图之间通过State的约定字段交换信息，既保持了模块化的独立演进能力，又能通过统一的图执行引擎享受完整的可观测性和Checkpoint支持。这一架构与企业级微服务治理中的服务网格（Service Mesh）**理念不谋而合：每个Agent子图就像一个独立的微服务，拥有清晰的接口契约（State Schema），而LangGraph的执行引擎则扮演了服务网格控制平面的角色，统一处理服务发现（节点路由）、流量控制（条件边）和可观测性（Checkpoint）等横切关注点。

一个帮助理解的类比：在微服务架构中，我们将功能拆分成一个个独立服务；在 LangGraph 中，这些功能节点就对应成了 Agent 智能体。"Agent"一词并不神秘，本质上就是一个具备特定能力的自治执行单元。

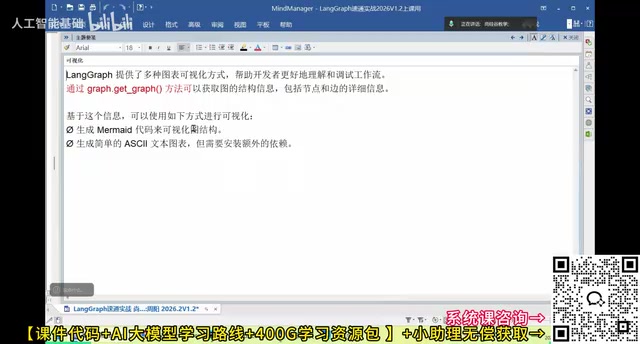

流程可视化：三种方式看懂图编排

LangGraph 的一大优势在于，编写完代码后可以直接将流程可视化，方便调试和理解复杂的编排逻辑。以下是三种常用方式：

方式一：ASCII可视化

通过 get_graph() 获取图对象后，直接以 ASCII 字符形式将完整流程结构打印到控制台。这种方式最简单、最稳定，无需依赖任何外部服务。ASCII 可视化的技术实现基于图的层次布局算法（Hierarchical Layout），将节点按拓扑排序分配到不同层级，再用 ASCII 字符（+、-、|、>）绘制连接线。这种布局算法的核心是 Sugiyama 框架——将有向图的节点分配到不同层（Layer Assignment），再通过交叉最小化（Crossing Minimization）减少边的交叉数量，最终生成层次清晰、视觉美观的图形布局。虽然 ASCII 渲染的视觉效果不如矢量图精美，但在 CI/CD 流水线日志、远程 SSH 终端等无 GUI 环境中具有不可替代的实用价值。

方式二：Mermaid代码渲染

LangGraph 可以输出 Mermaid 格式的代码，再借助支持 Mermaid 的工具进行图形化渲染。Mermaid 是由 Knut Sveidqvist 于 2014 年创建的轻量级图表描述语言，其核心理念是「Diagrams as Code」——用接近自然语言的文本语法描述图表结构，再由渲染引擎转换为 SVG 矢量图。这一设计解决了技术团队长期面临的文档腐化问题：传统可视化工具（Visio、Draw.io）生成的二进制文件无法被Git有效追踪，图表与代码经常出现不同步。Mermaid的纯文本格式天然适配Git工作流，图表变更可被git diff精确追踪，代码审查（Code Review）时团队成员可直接在PR中看到流程图的前后对比。GitHub 于 2022 年宣布在 Markdown 中原生支持 Mermaid，极大推动了其在技术文档领域的普及，Notion、GitLab 等主流平台也相继跟进。

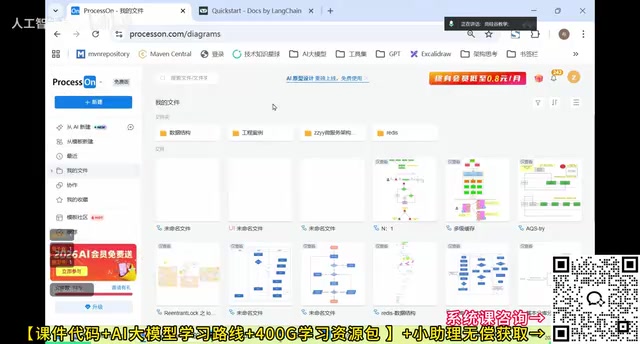

从技术实现角度看，Mermaid 的渲染引擎基于 JavaScript，核心依赖 d3.js 计算节点布局和 dagre 库处理有向图的层次化排列，最终输出符合 W3C 标准的内联 SVG——这意味着生成的图表天然支持无损缩放，在高分辨率屏幕和打印场景下表现优异。LangGraph 输出的 Mermaid 代码完整描述了图的节点、边和条件路由，将其嵌入团队 Wiki 或 PR 描述中，可让非开发人员也能直观理解 Agent 的决策流程，对需要向业务方或审计人员解释Agent决策路径的场景尤具价值。推荐使用国内的 ProcessOn——新建 Mermaid 图表后，将 LangGraph 生成的代码粘贴进去，即可看到清晰的流程图。之所以不推荐官方默认的渲染服务，是因为其依赖的境外 CDN 在国内访问不稳定。

方式三：导出图片文件

通过 Python 文件 IO（with open）将流程图写入本地图片文件，直观易用。该方式底层调用了 draw_mermaid_png() 方法，通过向 Mermaid 官方的在线渲染服务（mermaid.ink）发送 HTTP 请求获取 PNG 图片，因此依赖外网访问，在国内网络环境下稳定性相对较差。若团队内部有搭建私有 Mermaid 渲染服务的条件，也可通过修改渲染端点配置来绕过这一限制。此外，对于有离线渲染需求的场景，mermaid-js 官方也提供了基于 Node.js 的命令行工具 @mermaid-js/mermaid-cli（即 mmdc），可在本地环境直接将 Mermaid 代码渲染为 PNG 或 SVG 文件，完全无需网络访问，是生产环境批量生成文档图表的推荐方案。

实践建议：日常开发优先选择前两种方式（ASCII 或 Mermaid + 国内工具），无需访问外网，稳定可靠。第三种图片导出方式作为补充了解即可。

前置准备与阶段总结

正式进入代码实战前，需完成以下准备：

1. 模型接入：国内外主流大模型均可接入，配置方式与 LangChain 保持一致
2. 环境安装：完成 LangGraph 及相关依赖的安装配置
3. API选型确认：以图 API 作为核心开发方式

回顾全文，理解 LangGraph 的关键在于建立这样一个认知框架：LangGraph 不是要取代 LangChain，而是在其基础上提供更强大的编排能力。当应用需要处理多分支逻辑、循环流程、跨节点状态传递和多 Agent 协同时，LangGraph 的图编排 + 状态机模式就能充分发挥价值。从技术演进的视角看，LangGraph 的出现呼应了整个软件行业从"流水线思维"向"图思维"的范式迁移——无论是 Google 的 TensorFlow 计算图、Meta 的 React Fiber 协调树，还是 Kubernetes 的控制器协调循环（Reconciliation Loop），复杂系统的核心调度逻辑都在向图结构收敛，LangGraph 不过是将这一成熟范式引入了 AI Agent 编排领域。

掌握了图的四大核心元素、三层技术架构和流程可视化方法后，接下来便可真正进入代码实战，结合外挂工具，逐步构建出企业级的 Agent 智能体应用。

核心要点

• LangGraph = 图编排 + 状态机：有向有环图（DCG）支持反思与重试循环，状态机提供可观测、可重放、可中断三大工程保障
• 三层架构分工明确：底层图语法定义拓扑，中间层提供路由/LCEL/MCP/Memory/Message等扩展能力，顶层Agent是三者组合的自治执行单元
• 两套API优先选图API：图API社区成熟度与稳定性更高，函数API适合了解但不建议在生产环境首选
• 可视化优先用ASCII或Mermaid+ProcessOn：规避境外CDN依赖，在国内网络环境下保持稳定的开发体验
• LangGraph不取代LangChain：LCEL解决节点内微观处理，LangGraph解决节点间宏观编排，两者职责互补、共同构成完整的AI应用开发栈
