vLLM Worker侧GPU KV Cache初始化流程深度解析

在vLLM的推理引擎中，KV Cache的管理是决定显存利用率和吞吐量的核心机制。

KV Cache技术背景

KV Cache（Key-Value Cache）是Transformer模型推理加速的核心技术。在自回归生成过程中，每生成一个新token都需要用到之前所有token的Key和Value向量。如果每次都重新计算，会造成大量冗余计算。KV Cache通过缓存已计算的Key-Value对，使得每步只需计算新token的KV，然后与缓存拼接使用。这项技术可将推理时间复杂度从O(n²)降低到O(n)，但代价是需要占用大量显存。一个典型的LLaMA-70B模型在处理4096个token时，KV Cache可能占用数十GB显存，因此如何高效管理KV Cache的显存成为推理系统的核心挑战。

为了更直观地理解这一挑战的严峻程度，我们可以做一个具体的计算。以LLaMA-70B为例，它有80层、8个KV头（使用GQA机制）、每个头维度128、使用FP16精度。单个token的KV Cache大小为：80层 × 8头 × 128维 × 2(K+V) × 2字节(FP16) ≈ 640KB。当支持4096长度的序列时，单条请求就需要约2.5GB显存；如果要同时处理32条请求，仅KV Cache就需要80GB——这几乎耗尽一张H100的全部显存。因此，哪怕1%的显存碎片率，在这个量级下都意味着数GB的浪费，直接影响可并发处理的请求数量。这也正是vLLM在KV Cache管理上如此精细化设计的根本原因。

除了通过精细的显存管理来提升利用率之外，KV Cache本身的压缩也是降低显存占用的重要手段。FP8 KV Cache将原本FP16的2字节存储压缩为1字节，理论上可将KV Cache显存减半，且对模型质量的影响通常在可接受范围内。更激进的INT4量化可以进一步压缩到0.5字节，但可能需要配合校准数据来保证精度。vLLM通过int8字节数组分配+reshape的设计，天然地支持了这些不同精度格式的KV Cache——分配时按字节计算总量，reshape时根据实际精度确定元素数量和维度，无需修改底层分配逻辑。

前面我们已经了解了KVCacheConfig是如何生成的，以及它如何被调度侧的SchedulerConnector（AsyncLLM/EngineCore一侧）消费来建立逻辑上的block pool与block table。但这些都是逻辑层面的抽象——真正的物理显存分配，发生在Worker侧。

本文将聚焦于KVCacheConfig在Worker侧的消费流程：Worker是如何根据配置在GPU上真正分配KV Cache张量，又是如何把逻辑block映射到物理显存位置的。

KVCacheConfig的传递路径

KVCacheConfig从生成到被Worker消费，经历了一条相对漫长的调用链。整个流程可以拆分为几个关键阶段。

vLLM架构与分离式设计

vLLM采用了经典的调度-执行分离架构。调度侧（EngineCore/AsyncLLM）负责请求管理、序列调度和逻辑资源分配，它维护着逻辑层面的block table，决定哪些请求应该被处理、需要多少资源。执行侧（Worker）则负责实际的模型推理和物理显存管理。这种分离带来了多个好处：调度逻辑与硬件解耦，可以支持多种后端；调度器可以在不了解GPU细节的情况下做全局优化；Worker可以专注于高效执行。两侧通过RPC通信，调度器下发执行指令，Worker返回执行结果。

在通信层面，vLLM在单机场景下使用ZeroMQ（zmq）作为RPC框架，它是一个轻量级的异步消息库，支持多种通信模式。在分布式场景下，vLLM还借助Ray框架来管理多节点的Worker。RPC调用传递的不仅是KVCacheConfig，还包括调度决策、模型输入数据以及Worker的执行结果。通信开销需要被最小化，因为它直接影响端到端延迟——这也是为什么vLLM尽量将频繁变化的数据（如block table更新）设计为轻量级的整数映射，而非序列化整个Tensor。这种架构在分布式推理场景下尤其重要，因为调度器需要协调多个GPU Worker的工作。

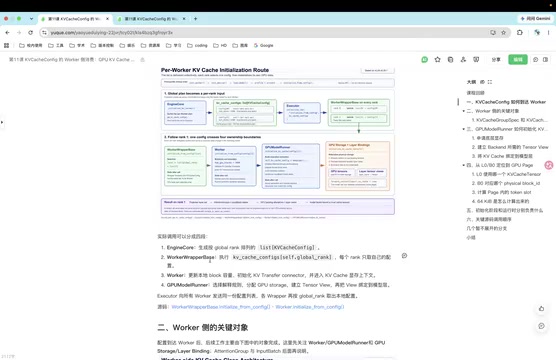

在Worker启动阶段，会先经过init_worker、init_device、加载模型、执行Profile与投影等步骤。之后进入KV Cache初始化环节，其起点是EngineCore。

EngineCore从每个GPU、每个Worker上采集模型与硬件信息之后，会构造出一个KVCacheConfig的list——注意，是一个列表，其中包含了每个Worker各自对应的配置。随后这个list通过RPC调用传递给WorkerWrapperBase。

分布式推理中的Rank概念

在多GPU分布式训练或推理中，每个进程/设备都有一个唯一的标识符。global_rank是进程在整个集群中的全局编号（如0到15），local_rank是进程在单机内的编号（如0到7）。这些编号用于：确定进程应该加载模型的哪个分片（模型并行）、分配哪块数据（数据并行）、使用哪个GPU设备、在集合通信中的身份标识等。在vLLM中，EngineCore会为所有Worker生成一个配置列表，列表的每个元素对应一个Worker。WorkerWrapperBase根据自己的global_rank从列表中取出属于自己的配置，这样每个Worker就知道自己应该管理多少KV Cache、使用哪些资源。这种设计使得相同的代码可以在不同Worker上运行，只需通过rank区分即可。

关键点在于：WorkerWrapperBase会根据当前的global_rank，从整个配置列表中选取属于自己的那份Local Config。这一步完成了从"全局配置"到"本地配置"的收敛，之后才把真正的初始化任务交给Worker。

四个核心阶段

整个Worker侧的初始化可以概括为四个阶段：

1. EngineCore生成KVCacheConfig的list
2. WorkerWrapperBase按rank选择自己的Config
3. Worker完成一些前置初始化，并设置block数量
4. GPUModelRunner执行真正的显存分配，并将KV Cache绑定到模型

可以看到，Worker本身更多扮演"资源编排者"的角色，而真正干活、执行物理分配的是它所持有的ModelRunner。

各层职责与数据结构

理解这套机制，需要先厘清几个关键结构的职责关系。

KVCacheConfig的组成

KVCacheConfig本质上是当前Worker的一份"资源合约"，主要包含三部分：

• num_blocks：可用的block数量，含义比较直观。
• KVCacheGroups (KVCacheGroupSpec)：描述哪些层共用同一个逻辑的block table，表达的是逻辑顺序与缓存策略分组。
• KVCacheTensors (KVCacheTensor)：主要给Worker使用，描述Worker申请的物理存储槽位，用一系列字段标识具体的显存位置。

混合注意力机制

现代大模型常采用混合注意力架构来平衡性能与效率。Full Attention让每个token关注所有历史token，捕获长距离依赖但计算量大；Sliding Window Attention只关注最近的若干token（如4096个），降低计算复杂度；还有Group Query Attention（GQA）让多个查询头共享同一组KV，减少KV Cache大小。一个模型的不同层可能使用不同的注意力机制：底层用Full Attention捕获全局语义，上层用Sliding Window提升效率。

Sliding Window Attention（SWA）不仅降低了计算复杂度，还为KV Cache管理带来了独特的优化空间。由于SWA只关注最近W个token（如W=4096），超出窗口的旧token的KV数据可以被安全回收。这意味着使用SWA的层所需的block数量有一个固定上限（W/block_size），不会随序列长度无限增长。在vLLM中，Full Attention组的block会持续增长直到序列结束，而SWA组的block数量被限制在窗口大小范围内，超出窗口的block会被及时释放回block pool。Mistral和Mixtral等模型正是采用了这种交替使用Full Attention和SWA的架构，vLLM的Group分组机制完美地支持了这种模式。

这种混合设计给KV Cache管理带来挑战：不同层需要的Cache大小和访问模式不同，需要统一的抽象来管理。vLLM通过Group机制将使用相同注意力策略的层分组，每组共享一个逻辑block table，从而优雅地支持混合架构。

这里有一个容易混淆的点需要特别强调：同一个Group内的层，通常分布在不同的Tensor中；而不同Group但处于相同槽位（slot）的层，反而可能位于同一个Tensor里。这种设计正是为了支持混合注意力布局，后文会用具体例子说明。

Worker与ModelRunner的协作

Worker持有ModelRunner，后者才是真正的"装配工"。ModelRunner负责：

• 管理KVCacheAttentionGroup（即KV Cache的输入分组）
• 执行Tensor的物理分配
• 完成类型转换，将无类型字节数组转换为具体模型对应的KV Cache视图
• 将最终的Tensor视图绑定到Attention层上

绑定完成后，推理过程中Attention层就能直接拿到对应的KV Cache张量视图进行读写。在实际计算时，vLLM通常使用FlashAttention或FlashInfer等高效注意力内核来执行Attention运算。这些内核通过分块计算（tiling）和在线softmax技术，将注意力计算的显存复杂度从O(n²)降低到O(n)，同时最大化GPU的计算吞吐。FlashAttention要求KV Cache以特定的内存布局存储（如[num_blocks, block_size, num_heads, head_dim]），vLLM的reshape步骤正是将字节数组转换为这种内核期望的布局。不同的注意力后端（如FlashAttention v2、xFormers、FlashInfer）可能要求不同的内存布局，vLLM通过在reshape阶段适配不同后端的需求来实现后端的可插拔性。

ModelRunner的显存分配流程

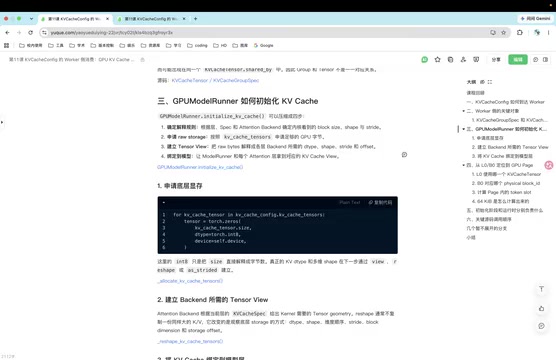

ModelRunner的初始化主要分为三步：确定解释规则（初始化banking等辅助类）、执行显存分配、执行类型转换并绑定到模型。

第一步：物理分配

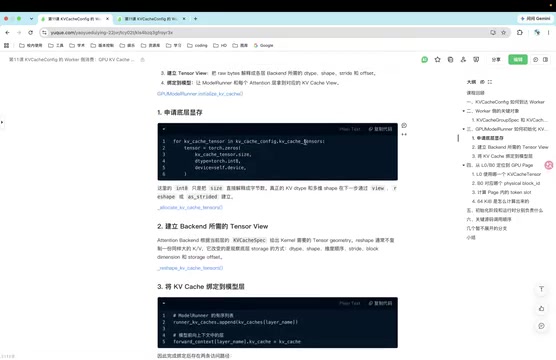

真正分配显存的逻辑，是遍历KVCacheTensor逐个分配。有意思的是，分配时使用的是int8类型——也就是说，vLLM实际上是按字节（Byte）分配一块无类型的字节数组。这种设计带来了极大的灵活性。

选择int8（字节）类型而非直接用模型精度类型（如FP16/BF16）来分配，是一个深思熟虑的工程决策。首先，不同精度格式的element大小不同（FP16为2字节，FP8为1字节，INT4为0.5字节），用字节数组可以统一处理所有精度类型，甚至可以在同一个Tensor内混合不同精度的层。其次，某些量化方案（如GPTQ、AWQ）在存储KV Cache时可能涉及非标准的数据布局，字节数组提供了最大的灵活性。最后，PyTorch/CUDA的显存分配器在处理大块连续分配时效率最高，一次性分配一大块字节数组再reshape，比分多次小块分配要高效得多，也避免了显存碎片问题。

值得深入了解的是PyTorch底层显存分配器的工作机制。PyTorch使用基于CUDA的缓存显存分配器（Caching Allocator），它维护一个空闲块池来避免频繁调用cudaMalloc/cudaFree。每次分配请求会先尝试从空闲池中找到合适大小的块，找不到时才调用底层CUDA API分配新块。释放时不会立即归还给CUDA，而是放回空闲池。这种机制减少了系统调用开销，但也可能导致"显存碎片"——空闲池中有足够总量的显存，但没有单块足够大的连续空间。vLLM的策略是在初始化时一次性分配少量大块连续显存（而非运行时频繁分配小块），这既避免了分配器的碎片问题，也绕过了缓存分配器的查找开销。此外，GPU显存的访问需要遵循特定的对齐要求（通常为128字节或256字节），vLLM的block大小和KV Cache维度设计都考虑了这一点，确保每个block的起始地址自然对齐到GPU的最优访问边界，从而最大化显存带宽利用率。

第二步：视图转换（reshape）

Tensor视图与零拷贝技术

在深度学习框架中，Tensor的reshape操作是一种零拷贝（zero-copy）技术。物理显存中的数据布局保持不变，只是改变了解释这些数据的方式——即改变了维度、步幅（stride）等元信息。例如，一个形状为[1024]的一维数组可以被reshape成[32, 32]的二维矩阵，但底层的1024个数字在显存中的位置完全不变。这使得同一块显存可以被多种方式解释：作为字节数组分配时方便内存管理和对齐，作为特定形状的Tensor使用时方便模型计算。vLLM正是利用这一特性，先以int8字节数组的形式分配显存（便于按字节精确控制大小），再根据实际的KV Cache维度需求reshape成对应的多维Tensor，整个过程没有任何数据拷贝，既灵活又高效。

分配好字节数组后，ModelRunner会根据KVCacheSpec对其执行reshape操作。reshape只是改变了存储的解释方式——即如何解释这些字节，而不需要重新分配显存。这是一个非常轻量且高效的操作。

第三步：绑定到模型

完成视图转换后，将Tensor的引用（指针）放到两个位置：

1. ModelRunner的KV Cache容器里
2. forward过程的上下文中

这样Attention层在前向计算时就能直接使用这个Tensor View。

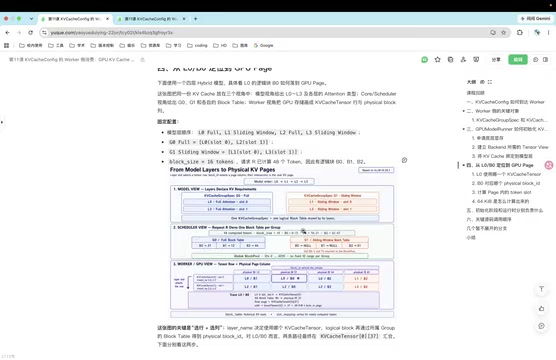

从逻辑位置到物理位置：一个完整的例子

整套机制最精妙之处，在于如何把"模型视角"、"调度视角"和"GPU物理视角"三者串联起来。我们用一个具体例子来说明。

模型视角：分组

假设一个模型有4层：L0、L1、L2、L3。经过分组后：

• Group0：L0、L2，使用Full Attention机制
• Group1：L1、L3，使用Sliding Window Attention机制

在分组内，L0处于Slot0，L2处于Slot1（Group0内）；L1、L3同理分布在Group1内。一个KVCacheGroupSpec表达的就是：这些层共享同一个逻辑block table。

调度视角：逻辑资源分配

PagedAttention与Block管理

vLLM的核心创新之一是借鉴操作系统的虚拟内存管理思想，将KV Cache组织成固定大小的block（类似内存页）。每个block通常包含16或32个token的KV数据。这种设计带来了三大优势：第一，可以实现非连续的物理存储，避免显存碎片化；第二，可以在不同序列间共享相同的KV Cache block（如共同的prompt前缀），大幅提升显存利用率；第三，支持动态的block分配和回收，类似OS的页面置换。调度器维护逻辑block到物理block的映射表（block table），就像页表一样。这种设计使得vLLM能在相同显存下支持更大的batch size，从而显著提升吞吐量。

在前缀共享（Prefix Caching）场景下，block粒度管理的价值更加突出。在实际应用中，很多请求共享相同的系统提示（system prompt）或few-shot示例。例如100个请求都以同一段2000 token的系统提示开头，传统方案需要为每个请求独立存储这2000 token的KV Cache，共计20万token的KV数据。而block粒度管理允许这些请求共享同一组物理block——所有请求的block table前N行都指向相同的物理block ID。vLLM通过引用计数追踪每个物理block被多少个逻辑block引用，只有当引用计数降为0时才回收该block。这种机制可以将显存利用率提升数倍，尤其是在长系统提示的对话场景中效果显著。

从调度器的角度看，会为每个Group生成一个Manager，负责逻辑资源分配。假设某一时刻已经计算了48个Token，block size为16，那么就需要3个逻辑block来承载这些Token。

物理视角：两个KVCacheTensor

关键在于分配时创建的两个KVCacheTensor：

• Tensor0：存储所有Slot0对应的层，即Group0的L0和Group1的L1
• Tensor1：存储所有Slot1对应的层，即L2和L3

这正好印证了前文的"反直觉"结论：不同Group但相同Slot的层，被放进了同一个Tensor。

坐标定位：行列映射

Block Table的多级映射机制

Block table实现了从逻辑位置到物理位置的多级映射。第一级是序列级别：每个生成序列有自己的逻辑block列表，表示该序列占用了哪些逻辑block（如[0, 1, 2]表示占用前3个block）。第二级是Group级别：每个attention group维护一个GroupBlockTable，将逻辑block ID映射到物理block ID（如逻辑block 0 → 物理block 37）。第三级是Tensor级别：根据层所在的slot，确定使用哪个KVCacheTensor；再根据物理block ID和token offset，计算出在该Tensor中的精确偏移地址。这种多级映射实现了灵活的资源管理：调度器只需操作逻辑block，Worker负责将其映射到物理显存；不同序列可以共享相同的物理block（前缀共享）；物理block可以被动态分配和回收。

每个Tensor是一个很长的张量，定位一个具体的KV Cache需要确定"行"和"列"：

确定行（哪个Tensor + 层内位置）：根据层名（layer name）判断该层属于哪个Group、哪个Slot。例如L0属于Group0的Slot0，因此它的数据位于Tensor0中。

确定列（物理block位置）：通过 逻辑block → GroupBlockTable → physical_block_id 的映射链。假设调度器为逻辑block分配的physical_block_id是37，那么就定位到了Tensor中第37个block的列位置。

精确到Token Slot

找到block后，还需计算block内的具体Token Slot。以第7个Token为例（block size为16）：

• 逻辑block index = 7 // 16 = 0
• Token偏移量 = 7 % 16 = 7

最终的物理地址计算为：Tensor0起始地址 + 37 × 16 + 7。即先定位到Tensor0，跳过前面37个block，再偏移7个Token位置，就精确拿到了目标KV Cache的物理存储位置。

这套 模型分组 → 物理资源 → 逻辑位置 → GPU物理位置 的转换链条，以一种相当优雅的方式实现了逻辑与物理的解耦。

初始化阶段 vs 运行阶段

最后需要区分两个阶段各自的职责：

初始化阶段（静态）：

• 完成显存分配
• 确定Tensor的视图（reshape）
• 将Tensor绑定到固定的层
• 确定可用的block数量

运行阶段（动态）：

• 每个Group的block table内容动态变化（如[37, 12, 44]等映射会不断更新）
• 本轮Token的位置在变化
• 实际使用的KV Cache内容在变化
• block的引用计数与复用（如何高效复用cache）

总结

初始化完成后，模型层绑定了自己的KV Cache视图；运行时，block table将逻辑block index映射为物理block id，再结合slot mapping与token offset，最终确定应该写入的物理slot。

这套设计的精妙之处在于：用无类型字节数组做底层分配、用reshape做零拷贝视图转换、用分组机制统一管理异构注意力层，从而在保证灵活性的同时实现了高效的显存管理。虽然实际的代码实现相当复杂，但抽象出来的主逻辑清晰而优雅，值得每一位关注推理引擎的开发者深入学习。

核心要点

• KV Cache管理是vLLM推理性能的关键，涉及逻辑抽象与物理实现的精妙配合
• 配置从EngineCore经过WorkerWrapperBase按rank分发，最终由ModelRunner执行物理分配
• 采用字节数组+reshape的零拷贝技术，既灵活又高效
• Group机制支持混合注意力架构，相同slot不同group的层共享物理Tensor
• 多级映射（逻辑block→物理block→Tensor偏移）实现了调度与执行的解耦
• 初始化阶段确定静态结构，运行阶段动态更新block映射关系
