siliXon：用大白话描述想法，直接生成可下单的电路板

硬件设计，正在经历「一句话生成」时刻

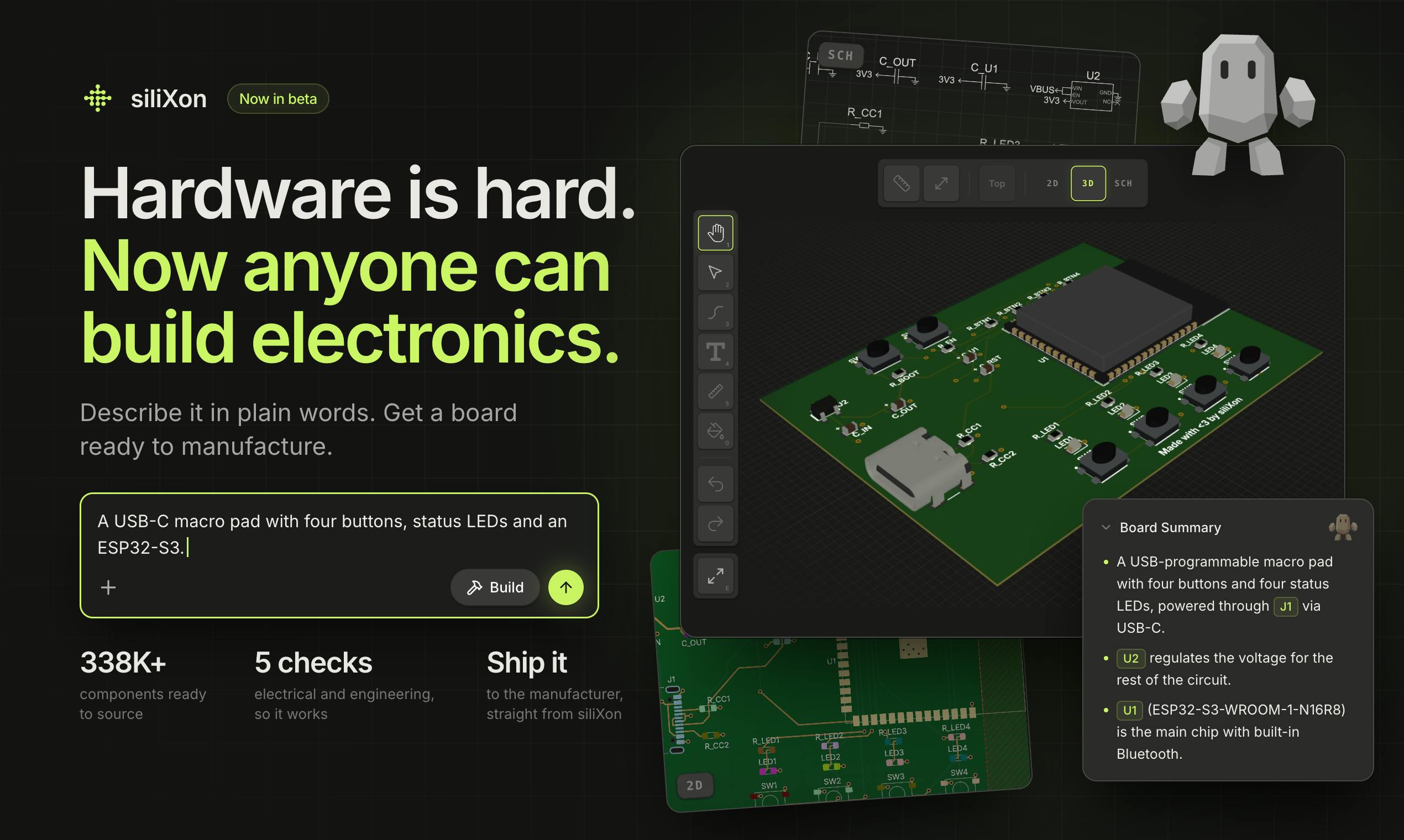

在 Product Hunt 上冒出来的 siliXon，做的事情可以用一句话概括：你用日常英语描述一个电子设备，它帮你一路做到走线完成、可以直接送去打样的 PCB。官方在 Product Hunt 上给出的定位很直接——面向「有想法的人，而不只是工程师」，并且强调「几分钟内」完成。

这条产品目前拿到 76 个投票、4 条评论，排在当日第 11 位，归类在 Design Tools、Hardware、Artificial Intelligence 三个标签下。数字不算爆款，但它触及的问题足够真实：硬件原型的第一道门槛，从来不是创意，而是从创意到一块能生产的板子之间那段陡峭的学习曲线。

从描述到可制造 PCB，中间发生了什么

Rocky：一个会追问的设计代理

siliXon 的核心是一个叫 Rocky 的设计代理。它的工作方式不是「一键出图」那么简单——官方描述里明确写了，Rocky 会「问它需要知道的东西」，然后才开始动手。这个细节值得注意：硬件设计与纯软件生成不同，电源电压、接口类型、尺寸约束这些参数如果缺失，生成结果基本没有意义。先追问再生成，是让输出可用的前提。

追问完成后，Rocky 会挑选「真实、可购买」的元器件，进行布局、绘制原理图、走铜线。这里的关键词是「可购买」——很多生成式设计工具止步于漂亮的示意图，而 siliXon 强调元件是能实际下单的现货，这决定了输出物是原型还是玩具。

PCB（Printed Circuit Board，印制电路板）是几乎所有电子设备的物理底座：它把芯片、电阻、电容等元器件用铜线连接起来，替代了早期电子设备里密密麻麻的手工飞线。一块标准 PCB 通常包含基材（如 FR-4 玻璃纤维板）、铜箔走线、阻焊层和丝印层，走线就是铜箔被蚀刻后形成的导电通路。所谓「走线完成」，意味着所有元器件之间的电气连接已经按原理图铺好，可以直接导出 Gerber 文件交给板厂打样。

原理图与 PCB 布线是硬件设计里两个不同阶段：原理图描述「谁和谁连」，是逻辑层面的连接关系；布线则要决定「这些连接在物理板上怎么绕、走多宽、避开什么」，涉及铜线宽度、层数、过孔、间距等工程约束。前者可以迅速生成，后者往往决定了板子能否真正制造出来——这也是生成式工具最难替代人工经验的地方。

2D/3D 双模式编辑，人工与代理混合协作

生成之后并不意味着全盘接受。siliXon 允许用户在 2D 和 3D 视图中手动修改，也可以继续用自然语言让 Rocky 改。这种「代理生成 + 人工微调」的混合模式，比较贴近硬件工程师的实际工作习惯：初稿由工具铺好，关键位置靠人来判断。

设计文件归用户所有，这一点在官方文案里被单独强调。对于要把硬件做成产品的团队来说，文件归属权直接关系到后续能不能换厂、能不能迭代、能不能商业化，不是一句客套话。

EDA（Electronic Design Automation，电子设计自动化）是硬件设计软件的统称，代表工具包括 Altium Designer、Cadence Allegro、KiCad 等。传统 EDA 的学习曲线极陡：用户要理解元器件封装（Footprint）、网络表（Netlist）、设计规则检查（DRC）等一整套概念，界面动辄上百个菜单。siliXon 这类产品尝试用自然语言和代理协作取代这些前置知识，把入口从「学会工具」改成「说清需求」，本质上是把 EDA 的操作复杂度从用户侧转移到模型侧。

出厂前的工程检查

siliXon 给自己加了一道闸：每一块板子必须通过工程检查，才能进入制造环节。这条规则的存在，说明团队清楚生成式设计最大的风险不在「画不出来」，而在「画出来但不能用」。电气规则、可制造性这些检查如果缺位，用户拿到的就是一块看起来专业、实际无法打样的废板。

工程检查通常包含两类：DRC（Design Rule Check，设计规则检查）和 DFM（Design for Manufacturing，可制造性设计检查）。DRC 验证走线间距、线宽、过孔尺寸是否符合工艺能力，避免短路或断路；DFM 则从板厂角度检查孔径、铜到板边距离、最小线宽等是否能被实际生产。此外还有电气规则检查（ERC），用于核对原理图层面的电源、地、悬空引脚等问题。这些检查缺一不可——生成式设计最容易出问题的地方，恰恰是「看起来对、但违反工艺约束」，因此把检查设为制造前的强制闸门，是让 AI 输出真正可用的关键一步。

这件事为什么值得关注

EDA 工具长期是专业软件的代表——学习成本高、界面密集、术语门槛陡。把自然语言作为入口，本质上是在重新划分「谁能做硬件」的边界。siliXon 的野心写在标题里：for anyone with an idea, not only engineers。

不过从 76 个投票的量级来看，它目前还处在早期验证阶段。硬件生成的真实难点——复杂电路的可靠性、多层板布线、电磁兼容——在官方描述中并没有展开。对于简单设备原型，这条路是通的；对于更复杂的板子，还需要实际使用来验证 Rocky 的能力边界。

对做硬件产品的团队来说，这类工具的价值不在于取代工程师，而在于把「验证一个想法」的周期和成本压下来。想法能不能落地，过去要几周和一笔外包费才能知道答案，现在可能几分钟就能看到一块板的雏形。

多层板布线和电磁兼容（EMC）是硬件设计里公认的硬骨头。多层板意味着信号要在内层之间通过过孔切换，需要考虑阻抗匹配、参考平面、串扰等问题；EMC 则要求设计在电磁环境中既不干扰别人、也不被别人干扰，往往需要工程师凭经验调整走线拓扑和地平面。一块两层板可以靠自动布线勉强完成，四层以上的高速数字板或射频板，目前仍高度依赖资深工程师的判断。siliXon 官方文案未展开这些场景，说明它当前的能力边界更可能停留在中低复杂度的原型板。

常见问题

siliXon 面向谁？ 官方定位是「有想法的人，而不只是工程师」，适合需要快速验证硬件概念的创业者、产品经理和爱好者。

生成的电路板能直接下单吗？ 官方称输出是走线完成、可制造的 PCB，且必须通过工程检查才会进入制造环节。

设计文件归谁？ 官方明确表示设计文件归用户所有。

除了自动生成还能手动改吗？ 可以，支持 2D 和 3D 编辑，也可以通过自然语言让 Rocky 修改。
