台积电A14工艺节点曝光：下一代芯片制程的新突破

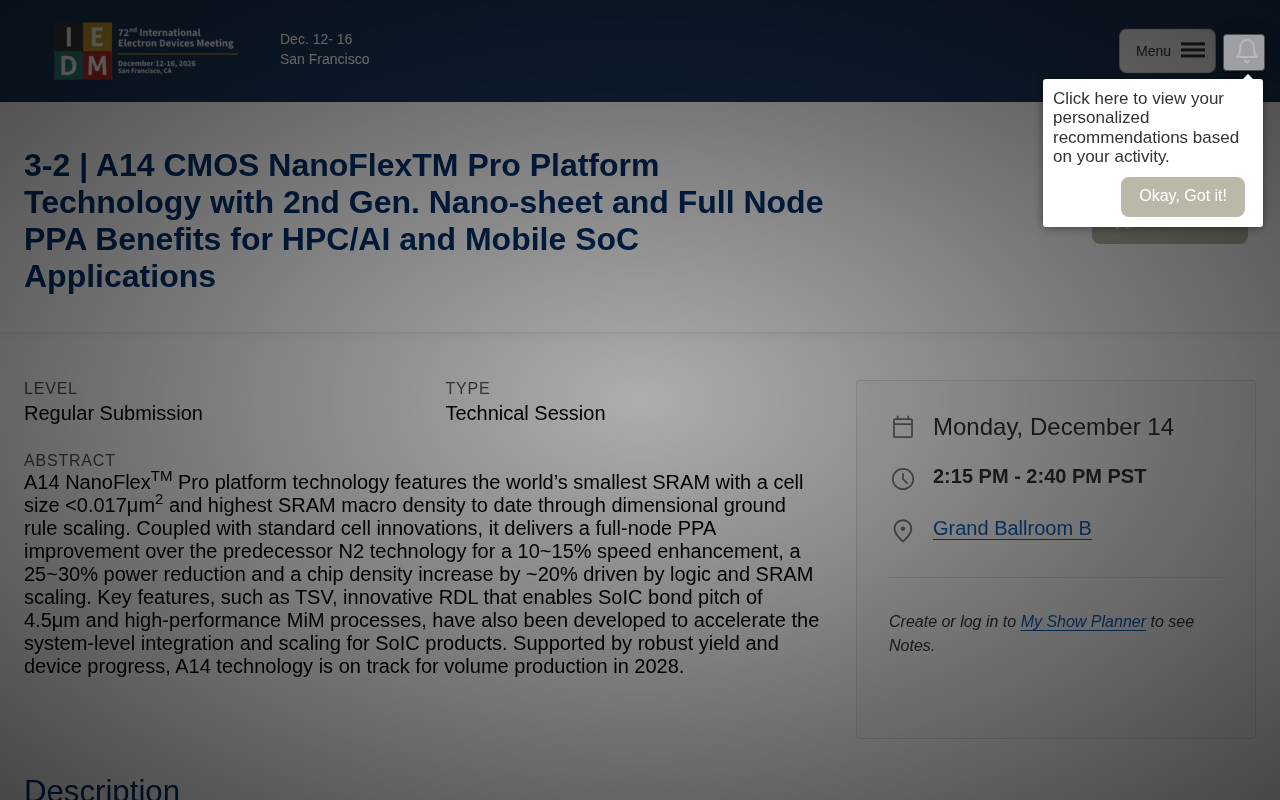

台积电公布A14节点新细节

全球最大的晶圆代工厂台积电（TSMC）近期披露了其下一代A14工艺节点的部分技术细节。作为半导体制程演进路线图上的关键一步，A14代表着台积电在1.4纳米级别（即所谓的"埃米时代"）迈出的重要布局。这一消息在技术社区引发讨论，反映出业界对先进制程走向的高度关注。

从命名方式来看，台积电已经从传统的"纳米"命名逐步过渡到"A"（Angstrom，埃米）为单位的命名体系。A14中的"14"对应14埃米，约等于1.4纳米，这标志着晶体管尺寸持续向物理极限逼近。

注：由于原始素材信息量有限（来源为Hacker News的简短条目），本文对A14节点的技术背景与行业意义进行梳理与解读，具体规格以台积电官方后续正式发布为准。

为什么A14节点值得关注

制程演进的延续

台积电的制程路线图从N5（5nm）、N3（3nm）一路推进到N2（2nm），A14是继N2之后的又一代先进工艺。每一代节点的推进都伴随着晶体管密度提升、能效改善以及性能增益，这直接关系到智能手机、数据中心、AI加速器等高端芯片的竞争力。

面向AI算力的需求

随着大模型训练与推理对算力的需求呈爆发式增长，芯片厂商对更先进制程的渴求前所未有。更小的晶体管意味着单位面积可以集成更多计算单元，同时降低功耗——这对动辄消耗巨大电力的AI数据中心而言至关重要。A14节点若能如期量产，将成为英伟达、苹果、AMD等大客户争抢的稀缺产能。

埃米时代的技术挑战

晶体管架构的演进

在如此微小的尺度下，传统的FinFET架构已难以为继。业界普遍采用GAA（Gate-All-Around，全环绕栅极）晶体管来控制漏电、提升性能。台积电在N2节点开始引入纳米片（nanosheet）技术，A14预计会在此基础上进一步优化，以在栅极控制与电流驱动能力之间取得更好平衡。

GAA（Gate-All-Around）与此前主流的FinFET架构的根本区别在于栅极对沟道的包裹方式。FinFET中，栅极从三面包裹鳍状硅结构，而GAA则让栅极完整环绕纳米片（nanosheet）或纳米线（nanowire），实现四面全包裹，从而大幅提升对沟道电流的控制能力，有效抑制短沟道效应和漏电流。纳米片技术是GAA的一种具体实现形式，通过水平堆叠多层薄硅片来增加电流驱动能力，同时维持较小的占用面积。三星从3nm节点起率先量产GAA工艺，台积电则选择在N2节点引入，并将其称为"纳米片晶体管"（Nanosheet FET）。到A14阶段，纳米片的堆叠层数、片厚及间距等参数的精细调校，将直接决定性能与功耗的最终表现。

光刻与制造成本

推进到埃米级别离不开高数值孔径极紫外光刻（High-NA EUV）等尖端设备。这些设备成本高昂，加之工艺复杂度提升，先进节点的研发与量产投入持续攀升。如何在保证良率的同时控制成本，是台积电及其客户共同面对的现实问题。

High-NA EUV（高数值孔径极紫外光刻）是当前光刻技术的前沿，由阿斯麦（ASML）研发制造。与现有EUV设备的数值孔径0.33相比，High-NA将数值孔径提升至0.55，理论分辨率提升约40%，可以在单次曝光中完成更精细的图案，减少多重图案化（multi-patterning）的步骤，从而提升效率并降低对准误差。然而，单台High-NA EUV设备售价约3.5至4亿美元，是现有EUV机台的两倍以上，且机器体积庞大、对厂房基础设施要求极高。台积电已采购High-NA EUV设备用于研发，但量产阶段能否全面铺开部署，将直接影响A14节点的晶圆成本与良率爬坡速度。

行业竞争格局

台积电在先进制程领域长期保持领先，但三星与英特尔同样在积极追赶。三星押注GAA技术希望实现弯道超车，英特尔则通过其代工业务重整旗鼓，试图重返制程竞赛的第一梯队。A14节点的技术细节披露，某种程度上也是台积电向市场和客户传递"路线图稳步推进"信号的方式，用以巩固其在高端代工市场的话语权。

总结与展望

A14节点的曝光再次印证了半导体制程仍在向物理极限稳步逼近。尽管本次披露的细节尚不全面，但它为业界勾勒出下一阶段先进芯片的技术轮廓。对于关注AI硬件、消费电子与半导体产业的读者而言，这一节点的量产时间表、实际能效表现以及首批采用它的产品，都将是后续值得持续跟踪的看点。

随着更多官方信息释出，A14究竟能带来多大的性能与能效跃升，市场终将给出答案。
