VSCode+Claude Code写博图PLC程序：环境搭建教程

当AI编程遇上工业自动化

在工业自动化领域，编写PLC程序一直高度依赖人工经验。PLC（可编程逻辑控制器）是工业自动化的核心设备，负责控制生产线上的电机、阀门、传感器等设备的运行逻辑。工程师需要在博图（TIA Portal）中手动拖拽梯形图、配置数据块、调试逻辑，效率受限于人工操作的速度。西门子的TIA Portal（全集成自动化门户）是目前全球市占率最高的PLC编程平台之一，支持S7-1200、S7-1500等系列控制器的编程、组态和调试。博图项目文件包含OB（组织块，程序入口）、FC（函数）、FB（函数块）、DB（数据块）等结构化编程单元，使用梯形图（LAD）、功能块图（FBD）或结构化文本（SCT/ST）等语言编写——这些文件采用西门子专有格式存储，无法被通用文本编辑器直接解析。

而随着AI编程助手日渐成熟，一个大胆的想法正在变成现实：让AI直接读写你的博图项目，帮你生成PLC程序。

本文基于B站UP主的实操教程，介绍如何通过 VSCode + Claude Code + TIA Portal Import 插件 的组合，搭建一套AI辅助编写博图程序的开发环境。核心思路很清晰：用Claude Code充当AI大脑，用博图导入插件充当「翻译桥梁」，让AI真正进入西门子博图的世界。

为什么这个组合值得关注

过去我们对AI编程的印象大多停留在「聊天式」问答——你问它一段代码，它给你一段文本，然后你再手动复制粘贴到自己的项目。但这种方式对工业自动化几乎无效，因为博图项目是西门子专有的工程文件，包含程序块、数据块、组态信息等内容，普通AI根本读不懂。

本文介绍的方案，最关键的突破在于：AI不再是旁观者，而是能真正「进入」你的项目，读懂现有程序结构，然后帮你写代码、帮你改逻辑、帮你查错误。

安装VSCode开发环境

VSCode（Visual Studio Code）是微软推出的免费代码编辑器，也是整套方案的基础平台。它凭借轻量级架构和强大的扩展生态，已经成为全球开发者使用最广泛的代码编辑器之一。更重要的是，VSCode的扩展机制允许第三方开发者为其添加几乎无限的功能——正是这一特性，使得我们能够通过安装插件将PLC编程和AI助手集成到同一个工作环境中。安装过程比较简单：

• 打开教程附带的安装包，双击运行
• 点击「同意」接受许可协议
• 等待自解压完成后，按默认路径安装即可

这里有一个容易被忽略的细节：安装过程中一定要勾选「创建桌面快捷方式」，否则安装完成后可能找不到程序图标，给后续操作带来不便。

完成安装向导后，勾选「运行VSCode」并点击完成，编辑器会自动启动。至此，基础环境准备就绪。

安装核心引擎Claude Code

Claude Code是整套方案的主角，也是真正让AI「动手写程序」的引擎。它由Anthropic公司开发，基于Claude大语言模型构建。与普通的聊天式AI或简单的代码补全工具（如GitHub Copilot的行级补全）不同，Claude Code具备「agentic coding」（智能体编程）能力——它不仅能生成代码片段，还能理解整个项目的文件结构、依赖关系和上下文逻辑，直接在项目中创建、修改和删除文件。这种能力使其更接近一个能够独立执行复杂编程任务的AI工程师。

通过VSCode扩展市场安装：

• 点击左侧那个四四方方的扩展图标（扩展商店）
• 在搜索框中输入「Claude Code」
• 选择搜索结果的第一个，点击安装

Claude Code到底能做什么

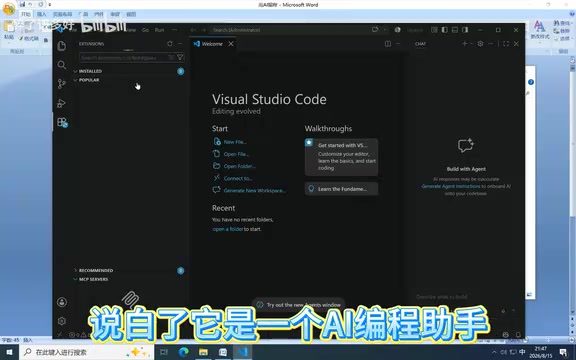

简单来说，Claude Code是一个AI编程助手。传统写代码需要工程师一行行敲键盘，而有了它，你可以直接用大白话描述需求——比如「我要写一个电机启停程序」——它就能理解意图、生成代码，还能帮你修改和排查错误。

它与普通聊天式AI的本质区别在于：它能真正进入你的项目，读懂现有程序结构，然后直接动手修改。它通过VSCode扩展集成到开发环境中，可以访问工作区内的所有文件，理解文件之间的调用关系和数据流向。这也是它能被用来处理博图PLC程序的前提条件。

安装完成后，VSCode左侧工具栏会多出一个Claude Code图标，看到它就说明安装成功了。

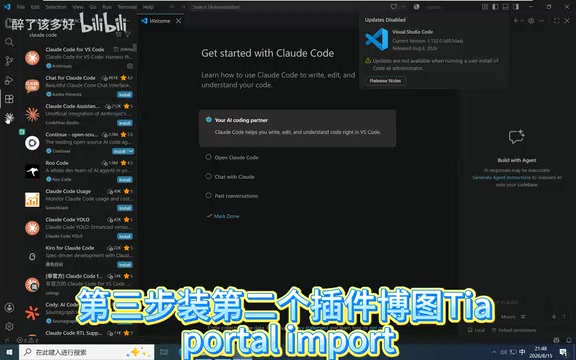

安装翻译桥梁TIA Portal Import

光有Claude Code还不够。博图项目是西门子专有格式，AI默认看不懂。这就需要第二个关键插件——TIA Portal Import。

安装方式与Claude Code相同：在扩展商店搜索插件名称，选择第一个结果，点击安装。

为什么必须安装这个插件

这里需要讲清楚一个关键问题：Claude Code再聪明，面对博图的项目文件也会束手无策。博图项目包含程序块（OB、FC、FB）、数据块（DB）等西门子特有的结构，这些是通用AI平时根本接触不到的内容。博图项目通常以.ap16或.zap16格式存储，内部包含XML结构化数据来描述程序逻辑，这种格式对于未经专门训练的AI来说如同天书。

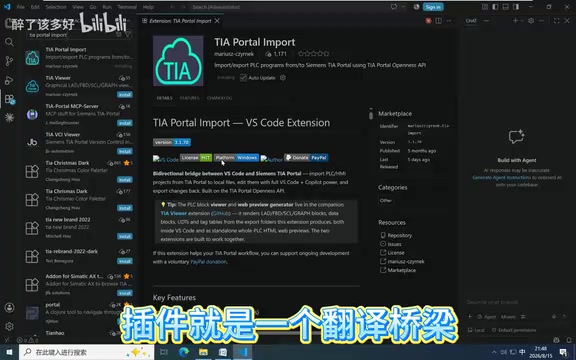

TIA Portal Import插件的作用，就是充当一座翻译桥梁。它的核心功能是将博图项目的专有格式转换为AI可读的中间表示——解析项目中的XML结构，将程序块、数据块、变量表等内容以文本化的方式呈现在VSCode工作区中，使Claude Code能够像读取普通代码文件一样理解PLC程序的逻辑结构。反向地，AI生成的代码也需要通过类似机制转换回博图可导入的格式，完成从AI生成到工程落地的闭环。有了这座桥梁，AI才算真正进入了你的博图世界。

安装完成后，左侧工具栏同样会多出一个博图插件图标，标志着桥梁搭建完毕。

验证环境是否就绪

所有插件安装完成后，需要重启VSCode让配置生效。重启后按以下步骤验证：

1. 点击打开Claude Code面板
2. 等待它显示「就绪」状态
3. 输入「你好」进行测试

如果AI正常回复，就说明整套环境搭建成功，可以开始让AI帮你编写博图PLC程序了。

总结与思考

这套方案代表了一个值得关注的趋势：AI编程正在从纯软件领域向工业自动化渗透。通过VSCode + Claude Code + TIA Portal Import的组合，PLC工程师第一次有机会让AI直接参与博图项目开发，而不再局限于手动拖拽梯形图的传统模式。

当然，需要理性看待这一方案的局限性。AI生成的PLC程序仍然需要工程师逐行审核，尤其在工业现场，任何逻辑错误都可能带来安全隐患。工业控制系统与IT软件有本质区别：PLC程序直接控制物理设备，逻辑错误可能导致设备损坏、产线停机甚至人身安全事故。IEC 61508功能安全标准对安全相关系统的软件开发有严格要求，包括代码审查、测试覆盖率等。因此，AI生成的PLC程序必须经过严格的仿真验证（如使用西门子PLCSIM Advanced进行虚拟调试）和人工审核，才能下载到实际控制器中运行。在涉及安全功能（如急停回路、光栅保护、安全门监控）的程序中，目前不建议直接使用AI生成的代码。AI在这里更适合作为效率工具和辅助手段，而非完全替代工程师的专业判断。

但无论如何，当AI能够「读懂」并「动手」处理专业工程文件时，工业软件开发的效率天花板正在被重新定义。对于希望提升工作效率的自动化工程师来说，这套环境搭建教程提供了一个值得尝试的起点。
