深度学习车道线检测：分割转分类实现300+FPS实时推理

引言：车道线检测为何需要深度学习？

提到车道线检测，很多人第一反应是用OpenCV几行代码就能搞定。确实，传统方法可以实现基本的车道线识别，但在真实驾驶场景中，我们面临的挑战远不止于此：前车遮挡、光照变化、车道线磨损、远距离检测精度下降……这些问题让传统方法捉襟见肘。

传统车道线检测通常依赖Canny边缘检测、霍夫变换（Hough Transform）等经典图像处理算法。其基本流程是：先将图像转为灰度图，通过高斯模糊降噪，再用Canny算子提取边缘，最后用霍夫变换拟合直线。这套流程在光照均匀、车道线清晰的理想条件下效果不错，但它本质上依赖手工设计的特征和固定阈值参数。一旦遇到阴影、逆光、雨雪天气、车道线褪色等情况，这些固定阈值就会大面积失效。此外，传统方法难以处理弯道车道线（霍夫变换只能检测直线），也无法区分不同类型的车道标线。深度学习方法通过端到端的特征学习，能够自动适应各种复杂场景，这正是其相对于传统方法的根本优势。

今天要介绍的是一种基于深度学习的车道线检测算法，它的核心思想是将密集的分割任务简化为高效的分类任务，在保证检测效果的同时实现了300+ FPS的实时推理速度。这种思路对于需要在车载设备上部署的实际场景来说，具有极高的工程价值。

车道线检测数据集与数据处理流程

数据集：采集于北京真实道路

该算法使用的是一个学术研究数据集，数据采集于北京的真实道路场景，可以作为国内车道线检测的benchmark。数据集涵盖了多种路况：宽窄不同的街道、行人密集区域、遮挡严重的场景等，具有很好的代表性。

需要注意的是，完整数据集体量非常大——单个视频就有几百兆，整个数据集动辄几十GB甚至上百GB。对于学习和实验来说，可以使用精简版的demo数据集来跑通整个流程。

数据增强策略

针对车道线检测任务的特点，数据增强主要采用两种方式：

• 大量平移操作：这是最有效的增强方法，模拟车辆在不同车道位置行驶的场景
• 小幅度旋转：注意是"小幅度"，因为现实中车道线不可能出现在天上，过大的旋转会引入不合理的样本

标签延伸处理

公开数据集的标注普遍存在一个问题：标签断断续续，尤其是远处的车道线标注经常缺失。算法对此采用了线性拟合延伸的方法——根据已有标注点的趋势，将标签向远处补齐。这是合理的，因为从驾驶视角看，即使有弯道，车道线在局部范围内也近似直线。

核心算法思想：从密集分割到高效分类

为什么不直接用语义分割？

车道线检测本质上是一个语义分割任务——判断图像中每个像素是否属于车道线。但分割方法有一个致命问题：计算量太大。

语义分割是计算机视觉中的基础任务之一，目标是为图像中的每个像素分配一个类别标签。自2015年FCN（Fully Convolutional Network）开创性地将全连接层替换为卷积层以来，语义分割经历了SegNet、U-Net、DeepLab系列等多代架构演进。在自动驾驶领域，语义分割被广泛用于道路区域识别、可行驶区域检测等任务。然而，逐像素预测带来的计算开销是巨大的——即使是轻量级的分割网络，在高分辨率输入下也很难达到实时要求。特别是在车载嵌入式平台（如NVIDIA Jetson系列）上，算力和功耗都受到严格限制，这促使研究者探索更高效的替代方案。

以一张300×800的图像为例，分割需要对300×800=240,000个位置逐一预测，再乘以4条车道线，最终输出一个300×800×4的矩阵。这样的计算量在车载设备上难以实现实时处理。

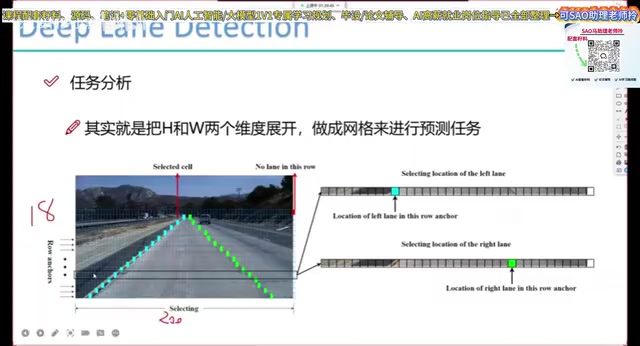

关键简化：行选择 + 格子分类

这篇论文的核心创新在于对H和W两个维度的简化：

H维度（行方向）简化：从300行中只选择18个关键行作为先验位置。这18个行的选择基于数据集的统计特征，是人为指定的超参数。为什么只需要18个？因为车道线不会发生突变，用18个采样点足以描述一条车道线的走向。

W维度（列方向）简化：将每一行划分为200个格子（grid cell），然后做一个200分类——预测车道线落在哪个格子上。

这样，原本300×800的密集预测被简化为18×200的稀疏预测，计算量大幅缩减。最终模型输出一个201×18×4的张量：

• 4：4条车道线
• 18：每条车道线上的18个关键行
• 201：200个格子位置 + 1个"不存在车道线"的类别

辅助分割分支：多任务学习提升特征质量

论文中网络架构包含两个分支：上面是分割分支，下面是车道线分类分支。这里有一个精妙的设计思想——分割分支只在训练时使用，测试时完全去掉。

用一个形象的比喻：就像打游戏，你的目标是成为最强中单，但训练时也去练练打野，因为打野能提升你的基础操作能力。同理，训练时同时做分割任务，能让backbone提取更好的特征，从而间接提升车道线检测的效果。但实际推理时，只走分类分支，不影响推理速度。

多任务学习（Multi-Task Learning, MTL）的理论基础可以追溯到1997年Rich Caruana的经典论文。其核心假设是：相关任务共享底层特征表示，联合训练可以起到隐式的数据增强和正则化效果。从优化角度看，辅助任务为主任务提供了额外的梯度信号，帮助共享层学到更具泛化性的特征。在深度学习时代，这一思想被广泛应用：Mask R-CNN同时优化检测框回归、分类和实例分割三个任务；MTCNN在人脸检测中同时预测人脸框和关键点。本文中分割分支作为辅助任务的设计尤为巧妙——它在训练时提供像素级的监督信号，迫使backbone学习更精细的空间特征，但在推理时被完全移除，不增加任何计算开销。这种"训练时复杂、推理时简洁"的策略是工程部署中非常实用的技巧。

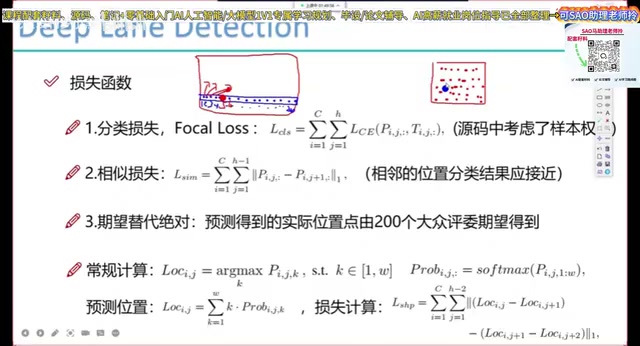

损失函数设计：三重约束保证检测质量

这篇算法的另一个亮点在于精心设计的损失函数体系，包含三个部分：

Focal Loss：解决正负样本不均衡

车道线在哪个格子上，本质是一个分类问题。由于正负样本严重不均衡（200个格子中只有少数几个是车道线），采用Focal Loss来平衡样本权重，这是处理类别不均衡的经典方法。

Focal Loss由何恺明等人在2017年的RetinaNet论文中提出，最初用于解决目标检测中前景与背景样本极度不均衡的问题。其核心思想是在标准交叉熵损失的基础上引入一个调制因子(1-p_t)^γ，其中p_t是模型对正确类别的预测概率，γ是可调的聚焦参数（通常设为2）。当模型对某个样本已经有很高的置信度时，调制因子趋近于0，该样本对损失的贡献被大幅降低；而对于难分类的样本，调制因子接近1，损失保持不变。这样，模型的训练注意力就自动聚焦到了难样本上。在车道线格子分类中，200个格子里可能只有1-2个是正样本，Focal Loss能有效防止大量负样本主导梯度更新，从而提升模型对车道线位置的判别精度。

相似性损失：相邻点一致性约束

车道线的一个重要先验是：相邻点的预测结果应该相似。如果某个点被预测为车道线，它的上下相邻点大概率也是车道线；反之亦然。相似性损失约束了相邻行上同一条车道线的预测概率应该接近，防止模型预测出"急转弯"的不合理结果。

形状损失：二阶平滑约束

形状损失更进一步，不仅要求相邻两点之间的差异小，还要求连续三个点之间的两两差异也要相近。这相当于一个二阶平滑约束，确保预测出的车道线在整体形状上是平滑连续的。

期望定位：加权投票替代硬分类

在最终确定车道线位置时，算法没有简单地取概率最大的格子，而是对所有格子的预测结果求加权期望。每个格子都像一个"大众评委"，根据自己的预测概率对最终位置投票。这种期望定位方式比argmax更加鲁棒，能显著提升模型的泛化能力——这与商汤在关键点检测中使用的思想一脉相承。

期望定位（Expectation-based Localization）的思想源自积分回归（Integral Regression），最早由商汤科技的孙剑团队在人体姿态估计任务中提出。传统的关键点检测方法通过argmax操作从热力图中取概率最大的位置作为预测结果，但argmax是不可微的，无法进行端到端训练，且对噪声敏感。积分回归将热力图视为概率分布，通过对所有位置的坐标进行概率加权求和（即数学期望）来获得连续的坐标预测。这种方法不仅可微，而且天然具有平滑特性——即使热力图存在多个局部峰值，期望值也能给出一个合理的折中位置。在本文的车道线检测中，对200个格子的softmax概率求加权期望，本质上就是这一思想的应用，它使得最终的车道线位置预测精度可以突破格子离散化带来的量化误差。

实际效果与工程部署方案

性能表现：300+ FPS实时推理

该算法在保证检测精度的前提下，实现了300+ FPS的推理速度，且使用的硬件设备并不高端。这意味着它完全具备在车载嵌入式设备上实时运行的能力。

在遮挡、远距离、车道线磨损等困难场景下，算法依然能给出较好的预测结果，这得益于：

• 先验行选择减少了噪声干扰
• 结构损失保证了预测的平滑性
• 期望定位提升了鲁棒性

部署路径：从服务器到边缘设备

工程部署方面，主要有两条路径：

• 服务器部署：基于Docker + Flask，相对简单
• 边缘设备部署：通过ONNX → TensorRT的转换链路部署到嵌入式设备，这是实际车载场景的主流方案

ONNX（Open Neural Network Exchange）是微软和Facebook于2017年联合推出的开放式神经网络交换格式，旨在实现不同深度学习框架之间的模型互操作。通过将PyTorch或TensorFlow训练好的模型导出为ONNX格式，可以在不同的推理引擎上运行。TensorRT则是NVIDIA推出的高性能深度学习推理优化器和运行时库，专门针对NVIDIA GPU进行了深度优化。TensorRT的核心优化手段包括：层融合（将多个网络层合并为一个kernel执行）、精度校准（支持FP16和INT8量化，在精度损失可控的前提下大幅提升吞吐量）、动态张量内存管理、以及针对特定GPU架构的kernel自动调优。完整的部署链路通常是：PyTorch模型 → ONNX中间表示 → TensorRT引擎（.engine文件）→ 嵌入式设备推理。在NVIDIA Jetson Xavier NX等车载级平台上，经过TensorRT优化的模型通常能获得3-5倍的推理加速。

总结：速度与精度的平衡之道

这篇论文给我们的核心启发是：算法优化不只是追求更高的精度，降低计算量同样是重要的研究方向。通过将密集分割简化为稀疏分类，配合精心设计的损失函数，算法在速度和精度之间取得了优秀的平衡。

对于想要入门自动驾驶感知的同学，这个项目是一个非常好的起点：算法思想清晰、代码可跑通、工程价值明确，完全可以作为简历上的亮点项目。
